Руководство по распиновке FT230X, настройке драйвера и интерфейсу с микроконтроллером

Современные компьютеры обычно используют порты USB, но многие микроконтроллеры и встроенные устройства по-прежнему обмениваются данными через последовательные сигналы UART.Именно здесь FT230X становится полезным.В этой статье описываются распиновка FT230X, внутренняя работа, электрические характеристики, настройка драйвера, подключение микроконтроллера, производительность, сравнение и практическое использование.

Каталог

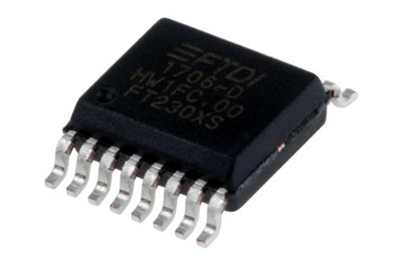

Микросхема интерфейса USB-UART FT230X

FT230X представляет собой компактную микросхему интерфейса USB-UART от FTDI.Он преобразует данные USB от компьютера в асинхронные последовательные сигналы UART, позволяя внешнему оборудованию обмениваться данными через линии TX и RX.Чип внутренне обрабатывает полный протокол USB, что сокращает объем работы с прошивкой и упрощает последовательный дизайн USB.

Он поддерживает скорость передачи данных от 300 бод до 3 Мбод, включает встроенную генерацию тактовых импульсов без необходимости использования внешнего кристалла, а также обеспечивает настраиваемые контакты CBUS, сигналы управления светодиодами, инверсию сигналов UART и встроенную память для конфигурации устройства.Он также поддерживает драйверы FTDI VCP и D2XX, помогая устройству выглядеть как виртуальный COM-порт в поддерживаемых системах.

FT230X предназначен для компактного и маломощного оборудования, совместим с полноскоростным USB 2.0, встроенным сбросом, внутренними регуляторами, малым активным током и током ожидания, а также может работать в расширенном температурном диапазоне.

Информация для заказа:

Часть Номер	Пакет Тип	Пин-код Граф	Пакет Описание	РоХС Статус
FT230XS-R	ССОП	16 контактов	Сжать Маленькое Контурный пакет	Соответствует RoHS
FT230XQ-R	QFN	16 контактов	Четырехместная квартира Пакет без свинца	Соответствует RoHS

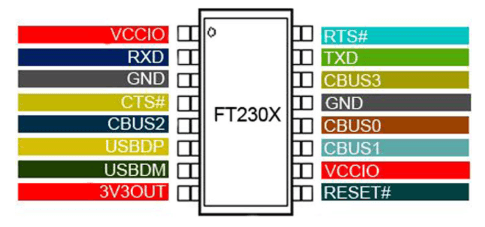

Обзор распиновки и оборудования FT230X

FT230X оснащен контактами USB, такими как USBDP и USBDM, которые подключаются непосредственно к линиям передачи данных USB.Выводы TXD и RXD управляют последовательной передачей и приемом UART, а RTS# и CTS# поддерживают дополнительное аппаратное управление потоком для более стабильной связи.

К контактам, связанным с питанием, относятся VCCIO, 3V3OUT и GND.VCCIO позволяет напряжению интерфейса UART соответствовать внешним логическим уровням, а 3V3OUT обеспечивает внутренний регулируемый выход 3,3 В.Чип также включает в себя вывод RESET# для управления аппаратным сбросом.

Дополнительные настраиваемые контакты, такие как CBUS0, CBUS1, CBUS2 и CBUS3, можно запрограммировать для таких функций, как светодиодные индикаторы TX/RX, тактовый выход или работа GPIO.Такая гибкость помогает упростить проектирование внешних схем, одновременно улучшая управление и мониторинг интерфейса.

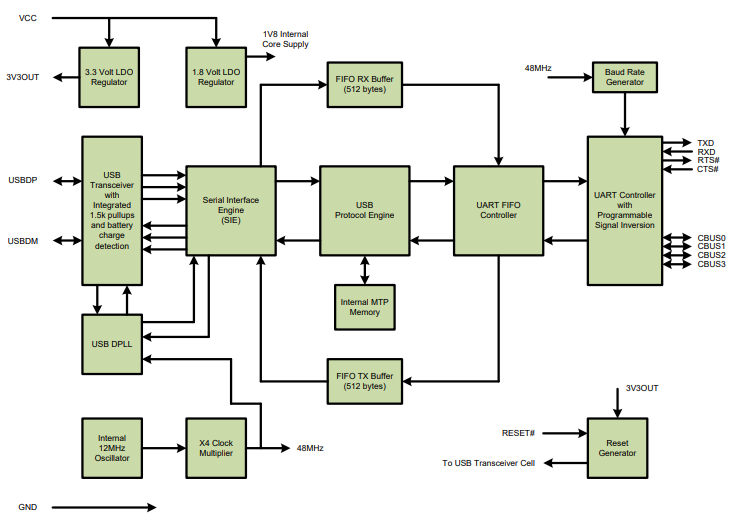

Внутреннее управление FT230X

FT230X работает как мост между интерфейсом USB компьютера и системой последовательной связи UART.Внутри чип преобразует пакеты данных USB в сигналы UART TX/RX, которые могут понимать микроконтроллеры и встроенное оборудование.

При подключении к компьютеру сигналы USB поступают через контакты USBDP и USBDM и передаются во встроенный приемопередатчик USB и механизм последовательного интерфейса (SIE).SIE управляет низкоуровневыми задачами связи USB, включая декодирование пакетов, синхронизацию, синхронизацию и обработку протокола USB.Это позволяет внешнему микроконтроллеру взаимодействовать через UART без непосредственной реализации прошивки USB.

Затем механизм протокола USB обрабатывает входящие данные USB и передает их во внутренние буферы FIFO.FT230X содержит отдельные 512-байтовые буферы FIFO передачи и приема, которые помогают сглаживать поток данных и уменьшать прерывания связи во время высокоскоростной последовательной передачи.

После буферизации контроллер FIFO UART отправляет данные контроллеру UART, где данные USB преобразуются в стандартные последовательные сигналы UART, такие как TXD, RXD, RTS# и CTS#.Контроллер UART также поддерживает программируемую инверсию сигнала и настраиваемые параметры связи.

FT230X включает в себя внутренний генератор и умножитель тактовой частоты, которые внутренне генерируют необходимую рабочую тактовую частоту, устраняя необходимость во внешнем кристалле.Встроенные стабилизаторы напряжения обеспечивают стабильное внутреннее питание 3,3 В и 1,8 В, а во внутренней памяти MTP хранится информация о конфигурации устройства, такая как дескрипторы USB и настройки CBUS.

Эта интегрированная архитектура помогает упростить конструкцию оборудования, уменьшить количество внешних компонентов и обеспечить стабильную связь USB-последовательный порт с низким энергопотреблением.

Электрические характеристики FT230X

Параметр	Спецификация
USB-стандарт	USB 2.0 полный Скорость
Скорость передачи данных USB	12 Мбит/с
Скорость передачи данных UART	от 300 бод до 3 Мбод
Операционная Напряжение	+5 В одиночный Поставка
Напряжение ввода-вывода UART	от 1,8 В до 5 В Совместимый
Внутренний Выходы регулятора	3,3 В и 1,8 В
Логический уровень Поддержка	3,3 В КМОП/5 В Толерантные входные данные
ФИФО передачи/приема Размер буфера	512 байт каждый
Интегрированный Память	2048-байтовый MTP Память
Источник часов	Внутренний Осциллятор
Внешний кристалл Требуется	Нет
Активный ток Потребление	Типичный 8 мА
USB-приостановка Текущий	Типичный 125 мкА
Операционная Температурный диапазон	от -40°С до +85°С
Формат данных UART Поддержка	7 или 8 бит данных
Поддержка стоп-бита	1 или 2 стоповых бита
Поддержка паритета	Нечетный, Четный, Марк, Пространство, Нет
Типы пакетов	16-контактный ССОП, 16-контактный QFN
Управление потоком Поддержка	РТС#, CTS#
USB-драйвер Поддержка	ВКП и D2XX Драйверы
Режимы питания USB	Автобусный, Автономный
Контакты CBUS	Настраиваемый Функции GPIO
Инверсия сигнала	Поддерживается
ПАЗ/Сброс Особенности	Интегрированный Сброс при включении питания
Соответствие	Соответствует RoHS

Коммуникационные характеристики FT230X

FT230X поддерживает скорость передачи данных UART от 300 бод до 3 Мбод, обеспечивая как низкоскоростную связь управления, так и высокоскоростной последовательный обмен данными.Встроенная обработка протокола USB помогает снизить нагрузку на внешний микроконтроллер, что повышает эффективность связи и упрощает проектирование системы.

Для обеспечения плавного потока данных во время непрерывной передачи FT230X включает отдельные 512-байтовые буферы передачи и приема FIFO.Эти буферы помогают минимизировать потери данных, снизить риски переполнения и повысить стабильность при высокоскоростной передаче данных.Внутренняя система буферизации особенно полезна при пакетной передаче данных или быстрой последовательной связи между USB-хостом и устройством UART.

FT230X также обеспечивает низкую задержку связи и стабильную синхронизацию благодаря встроенной системе генерации тактовой частоты.Поскольку чип использует внутренний генератор и умножитель тактовой частоты, он устраняет необходимость во внешнем кристалле, сохраняя при этом надежную точность синхронизации UART.Поддержка аппаратного управления потоком через RTS# и CTS# дополнительно повышает стабильность связи, предотвращая переполнение буфера во время интенсивного трафика данных.

На практике FT230X известен своей надежной стабильностью USB-соединения, низким энергопотреблением и стабильной производительностью драйверов во всех поддерживаемых операционных системах.Встроенный USB-приемопередатчик, стабилизаторы напряжения и механизм протоколов помогают снизить сложность внешней конструкции, сохраняя при этом надежную производительность последовательной связи в компактных аппаратных средствах.

Установка драйвера и программного обеспечения FT230X

FT230X использует виртуальный COM-порт FTDI (VCP) и драйверы D2XX, позволяющие компьютеру распознавать устройство как последовательный COM-порт.После подключения FT230X через USB операционная система обычно определяет оборудование и автоматически загружает соответствующий драйвер.После установки устройство отображается в системе как стандартный последовательный интерфейс связи, который можно использовать с терминальным программным обеспечением, инструментами программирования и встроенными платформами разработки.

В системах Windows пользователи обычно устанавливают официальный пакет драйверов FTDI VCP.После установки FT230X можно проверить через диспетчер устройств в разделе COM-порт.Системы Linux обычно включают в ядро ​​встроенную поддержку драйверов FTDI, поэтому устройство обычно обнаруживается автоматически без дополнительных действий по установке.macOS также поддерживает драйверы FTDI, хотя более новые версии системы могут потребовать обновленных пакетов драйверов или подтверждения разрешений безопасности во время установки.

Правильная установка драйвера важна для стабильной работы связи.Неправильные драйверы, поврежденные USB-кабели или проблемы с питанием могут помешать правильному обнаружению FT230X.В некоторых случаях пользователям может потребоваться вручную выбрать драйвер или перезагрузить систему после установки.При правильной настройке FT230X обеспечивает стабильную последовательную связь с низкой задержкой и надежное соединение USB.

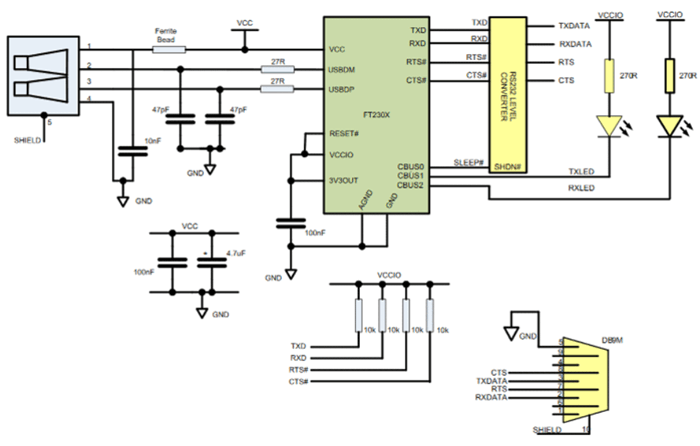

Как использовать FT230X с микроконтроллерами

FT230X подключает USB-порт компьютера к интерфейсу UART микроконтроллера.В схеме, показанной выше, FT230X принимает сигналы USB через разъем USB и преобразует их в сигналы связи UART, такие как TXD, RXD, RTS# и CTS#.Эти сигналы затем подключаются непосредственно к контактам UART микроконтроллера для последовательной связи.

Чтобы правильно установить связь, вывод TXD FT230X должен быть подключен к выводу RX микроконтроллера, а вывод RXD FT230X — к выводу TX микроконтроллера.Оба устройства должны иметь одно и то же заземление.Вывод VCCIO используется для согласования уровня логического напряжения UART с целевым микроконтроллером, что обеспечивает совместимость с системами как 3,3 В, так и 5 В.

Схема также включает компоненты защиты и фильтрации USB, такие как ферритовые шарики, конденсаторы и резисторы, для улучшения целостности сигнала и снижения электрических шумов.Выводы CBUS настроены на управление светодиодами активности TX и RX, что позволяет пользователям визуально контролировать передачу последовательных данных.

После установки драйвера FTDI на компьютер FT230X отображается как виртуальный COM-порт.Программное обеспечение последовательного терминала или инструменты разработки могут затем напрямую взаимодействовать с подключенным микроконтроллером через USB.

FT230X против других преобразователей USB-UART

Конвертер ИК	Интерфейс Тип	Макс Скорость UART	Ключ Сила	Главная Ограничение	Лучший Вариант использования
FT230X	USB к UART	Вверх до 3 Мбод	Компактный размер, стабильные драйверы FTDI, без внешнего кристалла	Меньше контактов, чем более крупные чипы FTDI	Маленький USB-последовательные конструкции
FT232RL	USB к UART	Вверх до 3 Мбод	Зрелый, широко б/у, больше возможностей ввода/вывода	Более крупный и обычно более высокая стоимость	общего назначения USB-адаптеры последовательного порта
CH340	USB к UART	Обычно до 2 Мбит/с	Низкая стоимость и легко найти	Поддержка драйверов может варьироваться в зависимости от системы	Бюджетный USB последовательные модули
CP2102	USB к UART	Вверх до 1 Мбит/с	Хороший водитель поддержка и компактный дизайн	Нижняя максимальная скорость скорость, чем FT230X	Микроконтроллер платы разработки
PL2303	USB к UART	Обычно до 1 Мбит/с	Часто встречается у старых USB-кабели последовательного порта	Клон/драйвер проблемы совместимости	Основное наследие последовательные адаптеры
MCP2221A	USB к UART/I2C	Вверх до 460,8 кбит/с UART	Добавляет USB-to-I2C поддержка	Медленный UART производительность	Простой Проектирование моста USB-I2C/UART

Реальные применения FT230X

Отладка встроенной системы

FT230X широко используется для отладки UART во встраиваемых системах.Инженеры подключают FT230X к микроконтроллерам для мониторинга последовательного вывода, просмотра диагностических сообщений и тестирования поведения прошивки во время разработки.Стабильное USB-соединение и надежная связь через COM-порт делают отладку более простой и последовательной.

Загрузка прошивки

FT230X обычно интегрируется в оборудование, требующее программирования прошивки через связь UART.Это позволяет компьютерам передавать данные прошивки непосредственно на микроконтроллеры через USB, упрощая обновление программного обеспечения и уменьшая потребность в выделенных последовательных портах на современных компьютерах.

Промышленные интерфейсы управления

Промышленные системы часто используют связь UART для управления, мониторинга и настройки оборудования.FT230X обеспечивает стабильный последовательный интерфейс USB, который позволяет компьютерам технического обслуживания и системам управления взаимодействовать с промышленными контроллерами через стандартное соединение USB.

Связь с устройствами Интернета вещей

Многие платформы разработки Интернета вещей используют FT230X для последовательной связи во время настройки устройства, тестирования и мониторинга данных.Это позволяет разработчикам обмениваться данными датчиков, командами конфигурации и отладочной информацией между оборудованием IoT и компьютером.

Модули адаптера USB-последовательный порт

FT230X обычно используется внутри модулей последовательного преобразователя USB-TTL.Эти адаптеры обеспечивают простой способ подключения оборудования на базе UART к компьютерам через USB для связи, настройки и тестирования.

Интерфейсы FPGA и плат разработки

Платы разработки и системы FPGA часто включают в себя микросхемы FT230X для обеспечения прямой последовательной связи USB.Это помогает пользователям получать доступ к загрузчикам, последовательным консолям и интерфейсам конфигурации без необходимости использования внешнего последовательного оборудования.

Системы последовательной регистрации данных

FT230X можно использовать в системах, которые непрерывно собирают и передают последовательные данные на компьютер.Его внутренние буферы FIFO помогают поддерживать стабильную связь во время непрерывной передачи данных и снижают риск потери данных.

Лабораторное и испытательное оборудование

Тестовые приборы и лабораторные устройства иногда используют FT230X в качестве интерфейса связи USB для мониторинга системы, калибровки и настройки параметров.Чип упрощает подключение к компьютеру, сохраняя при этом надежную работу последовательной связи.

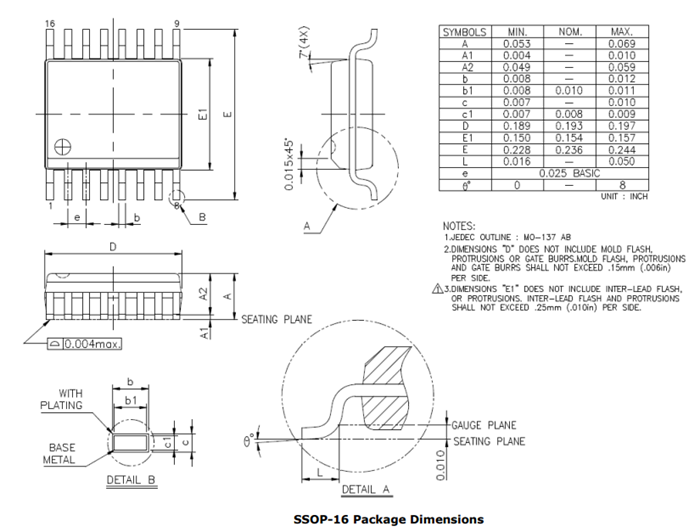

Механические размеры FT230X

Заключение

FT230X — это практичная микросхема интерфейса USB-UART для проектов, которым требуется стабильная последовательная связь, компактное оборудование и простое подключение через USB.Встроенный USB-модуль, внутренний генератор, стабилизаторы напряжения, настраиваемые контакты CBUS, буферы FIFO и поддержка драйверов помогают уменьшить количество внешних компонентов и одновременно повысить надежность конструкции.В целом, FT230X — хороший выбор, если вам нужен небольшой, маломощный и надежный последовательный интерфейс USB.Это особенно полезно, когда стабильные драйверы, гибкая поддержка логического напряжения и чистая связь UART имеют большее значение, чем просто выбор самого дешевого преобразователя.

Часто задаваемые вопросы [FAQ]

1. Почему FT230X не требует внешнего кварцевого генератора?

FT230X включает в себя внутренний генератор и схему умножителя тактовой частоты, которая внутренне генерирует необходимую рабочую тактовую частоту.Это уменьшает количество внешних компонентов, уменьшает размер печатной платы, упрощает проектирование схемы и улучшает общую интеграцию системы.

2. Как буферы FIFO FT230X повышают надежность последовательной связи?

FT230X содержит отдельные 512-байтовые буферы приема и передачи FIFO, которые помогают сглаживать поток данных во время высокоскоростной связи.Эти буферы снижают риски переполнения, минимизируют потерю данных и повышают стабильность во время пакетной передачи данных.

3. В чем преимущество поддержки FT230X драйверов VCP и D2XX?

Драйверы VCP позволяют FT230X работать как стандартный COM-порт, что упрощает интеграцию с терминальным программным обеспечением и встроенными инструментами.Драйверы D2XX обеспечивают прямой доступ через USB для расширенных приложений, требующих управления связью более низкого уровня.

4. Почему VCCIO важен при подключении FT230X к микроконтроллерам?

Вывод VCCIO позволяет напряжению логики UART соответствовать напряжению целевой системы.Это помогает FT230X безопасно взаимодействовать с микроконтроллерами 3,3 В и 5 В, не вызывая проблем совместимости на логическом уровне.

5. Как FT230X снижает сложность прошивки микроконтроллера?

FT230X обрабатывает весь протокол USB внутри себя через встроенный USB-трансивер и механизм последовательного интерфейса (SIE).Это устраняет необходимость в микроконтроллере реализовывать сложные стеки прошивки USB.

6. Какие проблемы со связью могут возникнуть, если не использовать управление потоком RTS# и CTS#?

Без аппаратного управления потоком высокоскоростная связь может привести к переполнению буфера или потере данных, когда принимающее устройство не может достаточно быстро обработать входящие данные.RTS# и CTS# помогают регулировать поток данных для повышения стабильности.

7. Почему FT230X обычно предпочтительнее недорогих преобразователей USB-UART?

FT230X известен стабильной поддержкой драйверов FTDI, надежным обнаружением USB, связью с низкой задержкой и постоянной совместимостью с операционной системой.Эти характеристики помогают уменьшить проблемы со связью и проблемами, связанными с водителем.

8. Как контакты CBUS повышают гибкость оборудования?

Выводы CBUS можно настроить для выполнения нескольких функций, таких как светодиодные индикаторы TX/RX, работа GPIO, тактовый выход или сигналы сна.Это позволяет разработчикам добавлять полезные функции управления и мониторинга без дополнительных компонентов.

9. Какие факторы могут помешать обнаружению FT230X компьютером?

Распространенные причины включают неверные драйверы, поврежденные USB-кабели, недостаточную стабильность источника питания, проблемы с компоновкой печатной платы или проблемы с целостностью сигнала USB.Неправильное заземление и отсутствие развязывающих конденсаторов также могут повлиять на надежность обнаружения.
