Выбор лучшего автоматического выключателя для вашей электрической системы

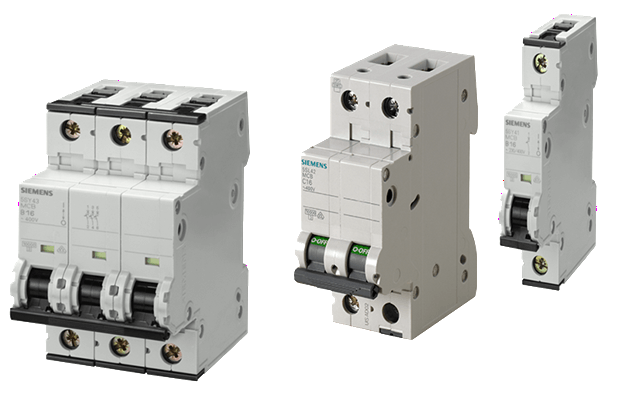

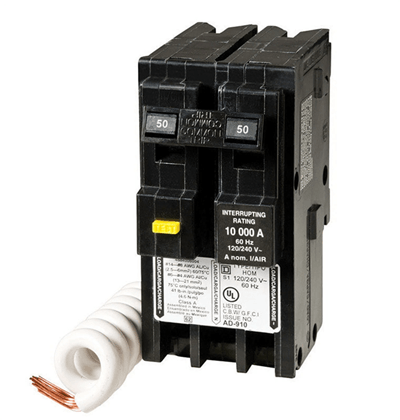

Автоматический выключатель — это защитное устройство, которое автоматически отключает электрический ток при перегрузке цепи или коротком замыкании.Вместо того, чтобы позволить проводам, приборам или оборудованию перегреться, автоматический выключатель срабатывает и отключает питание, прежде чем проблема станет более опасной.Выбор правильного автоматического выключателя – это не только выбор известной марки или соответствие номиналу усилителя.В этой статье обсуждаются основные факторы, которые следует учитывать, рассматриваются проверенные бренды автоматических выключателей, объясняется, какие выключатели подходят для различных применений, а также выделяются распространенные ошибки при покупке, которых следует избегать.

Каталог

Важные факторы при выборе автоматического выключателя

Выбор правильного автоматического выключателя важен как для безопасности, так и для долгосрочной электрической надежности.Выключатель не выбирается просто путем сопоставления номера усилителя.Правильный выбор зависит от электрической нагрузки, сечения проводов, совместимости панелей, уровня тока повреждения, условий эксплуатации и типа оборудования, подключенного к цепи.

Размер выключателя и номинал усилителя

Номинальный ток выключателя определяет, какой ток может безопасно выдерживать цепь до того, как сработает защита.В обычных жилых сетях используются автоматические выключатели на 15 или 20 А, тогда как для более крупных нагрузок, таких как электроплиты, системы отопления, вентиляции и кондиционирования, водонагреватели и зарядные устройства для электромобилей, может потребоваться ток от 30 до 60 А или выше.Размер выключателя всегда должен соответствовать как пропускной способности провода, так и фактической нагрузке.Выключатели недостаточной мощности могут неоднократно срабатывать во время нормальной работы, а выключатели слишком большой мощности могут не защитить проводку в условиях перегрузки.В практических приложениях непрерывные нагрузки, работающие в течение нескольких часов, часто требуют дополнительного расчетного запаса для уменьшения тепловыделения и повышения долгосрочной стабильности.

Выключатель Размер	Типичный Напряжение	Общий Размер медного провода*	Общий Тип полюса	Рекомендуется Непрерывная нагрузка**
15А	120 В	14 AWG	Однополюсный	12А
20А	120 В	12 AWG	Однополюсный	16А
30А	240В	10 АРГ	Двухполюсный	24А
40А	240В	8 АРГ	Двухполюсный	32А
50А	240В	6 АРГ	Двухполюсный	40А
60А	240В	4–6 AWG	Двухполюсный	48А
70А	240В	4 АРГ	Двухполюсный	56А
100А	240В	от 3 AWG до 1 AWG	Двухполюсный/главный разрушитель	80А
125А–200А	240В	Фидер/сервис-расчетный	Главный выключатель	Зависит от системы

Примечание:

* Размер провода зависит от медного или алюминиевого проводника, типа изоляции, номинальной температуры, заполнения кабелепровода, температуры окружающей среды и требований местных электротехнических норм.

** Длительные нагрузки обычно ограничиваются 80 % номинальной мощности выключателя при длительной работе.

Совместимость панелей

Автоматические выключатели не являются универсально взаимозаменяемыми на всех электрических панелях.Даже в выключателях с одинаковыми номиналами тока могут использоваться разные конструкции шин, механизмы блокировки, размеры и внутренние конструкции контактов.Установка выключателя неправильного типа может привести к нарушению электрического контакта, чрезмерному нагреву, ухудшению характеристик срабатывания или нарушениям электрических правил.Это особенно важно при модернизации старых панелей или замене моделей выключателей, снятых с производства.Многие производители, такие как Schneider Electric, Siemens, Eaton, ABB и Square D, проектируют выключатели специально для своих собственных панельных систем, чтобы обеспечить правильную механическую посадку и электрические характеристики.

Объяснение прерывающей способности

Отключающая способность означает максимальный ток короткого замыкания, который выключатель может безопасно отключить без сбоя.Этот номинал обычно выражается в килоамперах (кА).В жилых системах доступный ток повреждения обычно ниже, но в коммерческих и промышленных энергосистемах могут возникать чрезвычайно высокие токи повреждения из-за трансформаторов, генераторов или крупных распределительных сетей.Если номинал прерывания выключателя слишком низок, он может не обеспечить безопасное устранение серьезных неисправностей, увеличивая риск разрушения оборудования или возгорания электрооборудования.Выключатели с более высокой отключающей способностью часто требуются в промышленных панелях, системах управления двигателями, производственном оборудовании и крупных коммерческих зданиях, где уровни энергии короткого замыкания значительно выше.

Прерывание Емкость	Типичный Тип системы	Неисправность Текущая среда	Типичный Тип выключателя
5кА	Маленький жилые районы	Низкая ошибка текущий	Миниатюра автоматический выключатель (MCB)
10 кА	Стандартный жилые панели	Умеренный уровни неисправности жилых помещений	Жилой МКБ
14 кА–22 кА	Большой жилые и легкие коммерческие системы	Доступно выше ток повреждения	Сверхмощный жилой/коммерческий выключатель
25 кА–35 кА	Коммерческий здания	Коммерческий системы распределения	Литой корпус автоматический выключатель (MCCB)
42 кА–65 кА	Промышленный удобства	Высокий промышленный ток повреждения	Промышленный автоматический выключатель
85кА–100кА+	Тяжелая промышленность и инженерные системы	Чрезвычайно высокий энергия повреждения	Воздушный контур автоматический выключатель (ACB) или промышленный выключатель питания

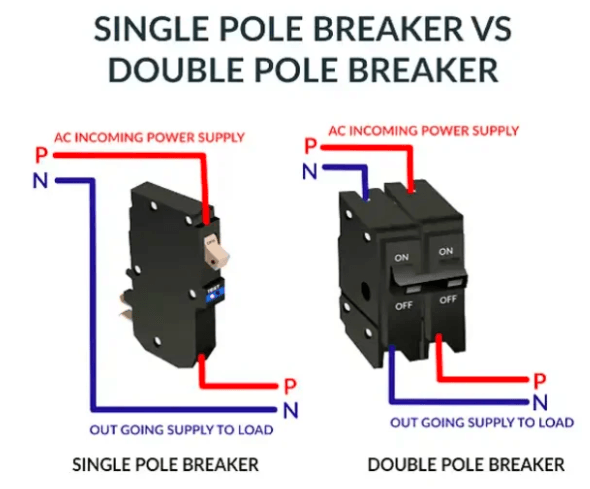

Однополюсные и двухполюсные выключатели

Однополюсные и двухполюсные выключатели являются двумя наиболее распространенными автоматическими выключателями, используемыми в электрических панелях жилых и легких коммерческих помещений.Их часто сравнивают, поскольку оба защищают цепи от перегрузок и коротких замыканий, но рассчитаны на разные уровни напряжения и требования к нагрузке.

Особенность	Однополюсный Выключатель	Двухполюсный Выключатель
Типичное напряжение	120 В	240В
Количество горячих Провода	1 горячая проволока	2 горячих провода
Общий усилитель Рейтинги	15А–20А	20А–60А+
Типичный Приложения	Освещение, розетки, телевизоры, вентиляторы, мелкая бытовая техника	Воздух кондиционеры, сушилки, духовки, водонагреватели, сварочные аппараты, зарядные устройства для электромобилей
Пространство, используемое в Панель	Занимает 1 слот	Занимает 2 подключенные слоты
Доставка энергии	Меньшая мощность схемы	Высшая мощность схемы
Эксплуатация поездки	Поездка одна линия цепи	Поездки оба горячие линии вместе
Проволока Конфигурация	Один горячий, один нейтральный	Два горячих провода, иногда нейтральный
Установка Сложность	Проще жилые районы	Тяжелый режим проводка и большие нагрузки
Спрос на энергию	От низкого до умеренного	От умеренного до высокого
Общий Жилое использование	Спальни, гостиная помещения, схемы освещения	Кухня бытовая техника, системы вентиляции и кондиционирования, гаражное оборудование
Защита от неисправностей Область применения	Защищает одного проводник под напряжением	Защищает обоих одновременно находящиеся под напряжением проводники

Рекомендуемые марки автоматических выключателей

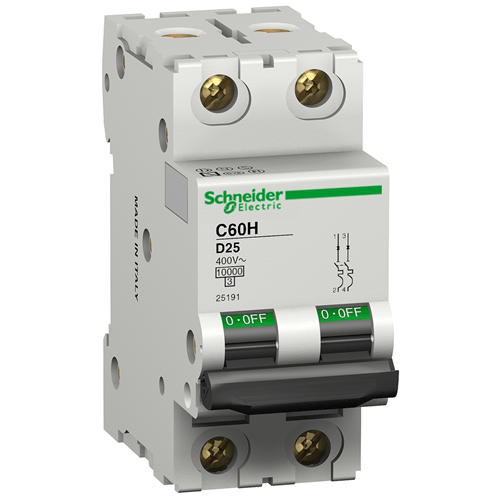

Шнайдер Электрик

Schneider Electric предлагает широкий ассортимент автоматических выключателей для бытовых, коммерческих и промышленных электросистем.Компания особенно известна семействами продуктов Square D QO и Homeline, используемыми в жилых центрах нагрузки.Выключатели QO обычно выбираются для жилых помещений премиум-класса из-за их высокой долговечности и конструкции с видимым индикатором срабатывания, в то время как выключатели Homeline популярны для стандартных бытовых систем, поскольку они экономически эффективны и широко доступны.Для более крупных коммерческих и промышленных применений компания Schneider также предлагает автоматические выключатели в литом корпусе PowerPact, рассчитанные на более высокую токовую нагрузку и более надежную защиту от неисправностей.

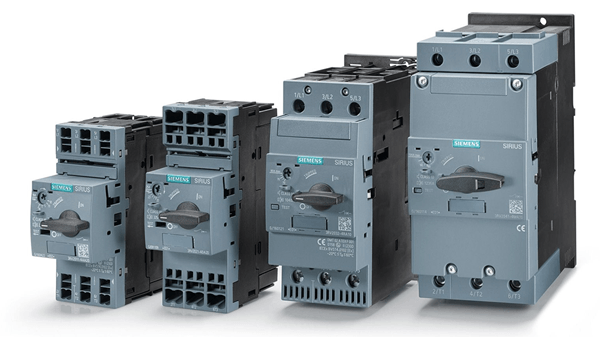

Сименс

Siemens производит автоматические выключатели для домашних электрических панелей, коммерческих распределительных систем и промышленной энергетической инфраструктуры.Общие линейки продуктов для жилых помещений включают выключатели Siemens QP и QT, которые часто устанавливаются в центрах нагрузки Siemens.Компания также предлагает выключатели AFCI и GFCI, разработанные с учетом современных требований электробезопасности.В более крупных электрических системах широко используются автоматические выключатели в литом корпусе Siemens Sentron из-за их высоких характеристик прерывания, стабильной работы и надежной способности устранения неисправностей в сложных условиях нагрузки.

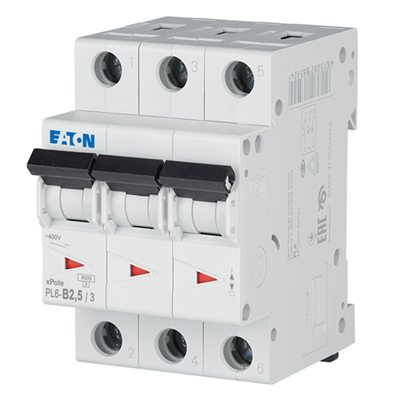

Итон

Eaton производит автоматические выключатели для жилых, коммерческих, промышленных предприятий и систем управления электропитанием.К популярным семействам бытовой техники относятся выключатели Eaton BR и Eaton CH.Выключатели BR обычно используются в жилых панелях из-за их доступности и широкой совместимости, тогда как выключатели CH известны более прочной внутренней конструкцией и поддержкой медных шин премиум-класса.Eaton также производит автоматические выключатели в литом корпусе серии G для коммерческих зданий, производственных систем и промышленного оборудования распределения электроэнергии, требующего более высокой защиты от неисправностей и надежности при длительной нагрузке.

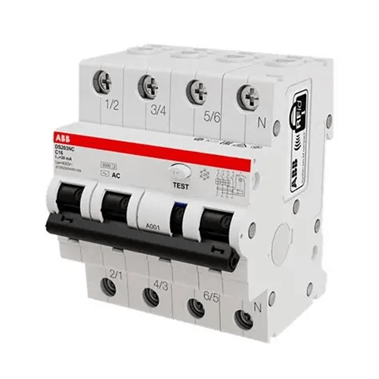

АББ

Компания АББ разрабатывает автоматические выключатели для промышленной автоматизации, систем возобновляемой энергетики, коммерческих объектов и крупных распределительных электросетей.Серия миниатюрных автоматических выключателей ABB S200 обычно используется в жилых и коммерческих установках, а автоматические выключатели в литом корпусе Tmax широко применяются в промышленных энергосистемах, требующих более высоких токов и улучшенной координации защиты.Воздушные выключатели ABB Emax также часто устанавливаются в промышленных распределительных устройствах и на крупных объектах, где высокая отключающая способность и надежная долгосрочная работа имеют решающее значение.

Квадрат Д

Square D — один из самых известных брендов автоматических выключателей для электрических систем жилых и легких коммерческих помещений.Серии выключателей QO и Homeline широко используются в домах благодаря их надежной совместимости с панелями, простоте установки и высокой надежности в полевых условиях.Выключатели QO обычно выбираются для жилых систем более высокого класса из-за их прочной конструкции и быстрой визуальной индикации срабатывания, в то время как выключатели Homeline популярны для стандартных жилых установок, ориентированных на ценовую доступность и доступность.Square D также предлагает автоматические выключатели PowerPact в литом корпусе для коммерческих распределительных панелей и более крупных электрических систем, требующих более сильной защиты нагрузки.

Лучшие автоматические выключатели для различных применений

Выбор правильного выключателя для конкретного применения помогает повысить электробезопасность, стабильность системы, защиту оборудования и долгосрочную надежность.

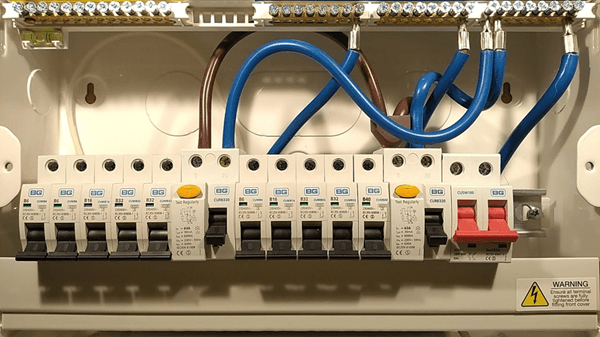

Жилые дома

В жилых системах обычно требуются выключатели, предназначенные для стандартных ответвленных цепей напряжением 120 В и 240 В, питающих освещение, розетки, кухонную технику, системы отопления, вентиляции и кондиционирования и водонагреватели.Защита безопасности особенно важна в домах, поэтому защита AFCI и GFCI обычно требуется во многих цепях, чтобы снизить риски электрического пожара и поражения электрическим током.Домовладельцы также часто отдают предпочтение простоте установки, совместимости с существующими центрами нагрузки и стабильной долгосрочной работе для ежедневного домашнего использования.

Коммерческие здания

В коммерческих зданиях часто используются более крупные электрические системы с несколькими одновременно работающими цепями с высокой нагрузкой.В офисах, больницах, ресторанах, школах и торговых помещениях обычно требуются выключатели с более высоким номиналом прерывания, более сильной защитой от перегрузки и лучшей координацией между несколькими распределительными панелями.Коммерческим системам также необходима надежная защита систем отопления, вентиляции и кондиционирования, лифтов, кухонного оборудования, сетей освещения и серверных помещений, которые работают непрерывно в течение дня.

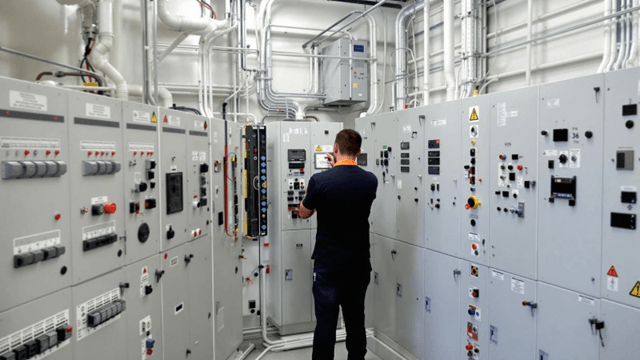

Промышленное оборудование

Промышленные применения оказывают гораздо большую нагрузку на автоматические выключатели из-за пускового тока двигателя, непрерывной работы, вибрации, нагрева и более высокого доступного тока повреждения.Производственным системам, компрессорам, конвейерам, сварочным аппаратам и оборудованию автоматизации часто требуются выключатели с более высокими тепловыми характеристиками, высокой отключающей способностью и более точной координацией неисправностей.В таких условиях надежность выключателя имеет решающее значение, поскольку отказ электрооборудования может привести к повреждению оборудования, простою производства и дорогостоящим перерывам в обслуживании.

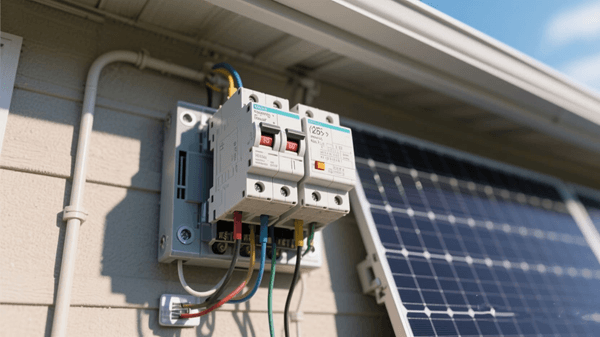

Солнечные системы и генераторы

Солнечным энергетическим системам и генераторам требуются выключатели, способные выдерживать изменяющиеся условия электропитания, постоянное воздействие на открытом воздухе и различные характеристики потока тока.Для солнечных установок могут потребоваться выключатели постоянного тока для панелей, объединительных коробок, батарей, контроллеров заряда и инверторов.Генераторные системы также нуждаются в надлежащей изоляции и защите при переключении, чтобы безопасно отделить резервное питание от электросети.Совместимость по напряжению, устойчивость к атмосферным воздействиям, номинальное прерывание и термическая стабильность особенно важны в этих приложениях.

Зарядные устройства для электромобилей

Зарядные устройства для электромобилей создают постоянную потребность в сильном токе, поэтому правильный выбор выключателя важен как для безопасности, так и для надежности зарядки.Многие зарядные устройства для электромобилей уровня 2 используют выделенные двухполюсные цепи на 240 В, работающие непрерывно в течение нескольких часов.Из-за такого долговременного режима нагрузки выключатели должны иметь правильный размер, чтобы уменьшить перегрев, нежелательные срабатывания и долговременное тепловое напряжение.Современным электромобильным установкам также может потребоваться защита GFCI, совместимость с управлением нагрузкой и поддержка интеллектуальных систем мониторинга энергии.

Распространенные проблемы с автоматическим выключателем и ошибки при покупке

Проблема или ошибка	Общий Причина	Реальный мир Эффект	Рекомендуется Решение
Частый выключатель Отключение	Перегружен замыкание, короткое замыкание или автоматический выключатель недостаточного размера	Приборы закрыты неоднократно выключается, и цепи становятся нестабильными	Уменьшить контур загрузить, проверить проводку или установить автоматический выключатель правильного размера.
Установка Неправильная марка выключателя	Использование выключателя несовместим с панелью	Свободный подключение, перегрев, ненадежная защита, нарушения норм	Всегда используйте выключатели, одобренные для панельной модели
Негабаритный Выбор выключателя	Выбор выше номинальный ток, чем может безопасно выдержать провод	Провода могут перегреться до срабатывания выключателя	Прерыватель матча размер в соответствии с калибром провода и требованиями к нагрузке
Низкорослый Выбор выключателя	Выключатель не может выдерживать нормальный рабочий ток	Константа неприятное срабатывание при регулярном использовании	Рассчитать фактический требуемая нагрузка перед выбором выключателя
Низкое прерывание Рейтинг	Выключатель мощность прерывания слишком мала для уровня тока повреждения	Выключатель может выйти из строя при сильных коротких замыканиях	Проверить доступность ток короткого замыкания и выберите правильный номинал в кА.
свободный выключатель Подключение	Бедный установка или изношен контакт панели	Накопление тепла, искрение, запах гари, поврежденная шина	Переустановить правильно или замените поврежденные компоненты.
Старый или изношенный Выключатели	Внутреннее старение механизмы и повторяющиеся термические нагрузки	Отключение с задержкой или ненадежная защита	Заменить старение прерыватели с признаками износа или нестабильности
Использование Бытовые выключатели для промышленных нагрузок	Выключатель нет предназначен для запуска двигателя или работы в тяжелых условиях	Преждевременный сбой и нестабильная работа	Использование автоматические выключатели промышленного класса или мощные выключатели
Игнорирование Требования к непрерывной нагрузке	Выключатель работает ток, близкий к максимальному, в течение длительного периода времени	Чрезмерное тепло и сокращается срок службы выключателя	Следовать рекомендации по выбору размеров для постоянной нагрузки
Неправильный полюс Конфигурация	Использование однополюсный выключатель для оборудования, требующего двухполюсной защиты	Неправильный работа и небезопасное поведение при отключении	Проверьте напряжение и требования к оборудованию перед установкой
Влага или Наружное воздействие	Для использования в помещении выключатель установлен во влажной или открытой среде	Коррозия, ложное срабатывание, нарушение изоляции	Использование устойчивые к атмосферным воздействиям корпуса и автоматические выключатели соответствующего номинала.
Дешево Некачественные выключатели	Бедный качество изготовления или контрафактная продукция	Нестабильная поездка реагирование и снижение уровня защиты	Купить сертифицированный отбойные молотки от проверенных производителей
Игнорирование Требования к электротехническим нормам	Неправильный выключатель методы выбора или установки	Не удалось осмотр и потенциальные угрозы безопасности	Следуйте инструкциям NEC или требования местных электротехнических норм и правил
Неправильный крутящий момент Во время установки	Клеммные винты перетянут или недостаточно затянут	Ослабленная проводка, перегрев, повреждение клемм	Следовать данные производителя о крутящем моменте при установке
Неспособность Обновите старые панели	Современные нагрузки добавлено к устаревшим электрическим системам	Перегружен схемы и проблемы совместимости	Обновите панель при добавлении крупной бытовой техники или зарядных устройств для электромобилей

Заключение

Лучшим автоматическим выключателем является тот, который соответствует реальным потребностям электрической системы.Хороший выбор должен защищать проводку, правильно устанавливать панель, поддерживать необходимое напряжение и ток и безопасно обрабатывать возможные неисправности.Перед покупкой автоматического выключателя всегда проверяйте номинальный ток, совместимость панели, тип полюса, отключающую способность и требования к применению.Надежные бренды, такие как Schneider Electric, Siemens, Eaton, ABB и Square D, предлагают множество надежных вариантов, но самый безопасный выбор по-прежнему зависит от правильного подбора и установки.

Часто задаваемые вопросы [FAQ]

1. Почему соответствие автоматического выключателя электрическому щиту важнее, чем простое соответствие номиналу тока?

Выключатель с правильным номиналом тока все равно может стать небезопасным, если он не одобрен для использования на панели.Разные производители используют разные конструкции шин, системы фиксации и конструкции контактов.Несовместимый автоматический выключатель может ослабнуть, перегреться, ненадежно сработать или со временем повредить панель.Правильная совместимость панелей помогает поддерживать безопасный электрический контакт и стабильную защиту от неисправностей.

2. Какие проблемы могут возникнуть, если размер автоматического выключателя превышает размер провода?

Выключатель слишком большого размера может привести к протеканию чрезмерного тока по проводу перед срабатыванием.Это может привести к перегреву проводов, повреждению изоляции, плавлению или даже возгоранию электропроводки.Задача выключателя — защитить проводку, а не только прибор, поэтому размер выключателя всегда должен соответствовать мощности провода.

3. Почему зарядные устройства для электромобилей часто требуют особого подхода к выбору выключателя?

Зарядные устройства для электромобилей считаются непрерывными нагрузками, поскольку они могут потреблять большой ток в течение нескольких часов без остановки.Непрерывная работа создает больше тепла внутри выключателя и системы проводки.По этой причине для цепей зарядки электромобилей обычно требуются специальные двухполюсные выключатели, правильный размер проводов и тщательный расчет нагрузки, чтобы уменьшить нежелательные отключения и долговременное тепловое напряжение.

4. Чем промышленные автоматические выключатели отличаются от стандартных бытовых выключателей?

Промышленные выключатели предназначены для работы с большими токами повреждения, более сильными скачками напряжения при запуске двигателя, вибрацией, нагревом и постоянными тяжелыми электрическими нагрузками.Они также обычно обеспечивают более высокие рейтинги прерываний и более точную координацию защиты.Бытовые выключатели в основном оптимизированы для освещения, розеток и бытовой техники с меньшим потреблением электроэнергии.

5. Почему отключающая способность важна в коммерческих и промышленных электрических системах?

Отключающая способность определяет, какой ток короткого замыкания может безопасно отключить выключатель во время неисправности.На крупных объектах с трансформаторами, генераторами или тяжелым оборудованием уровни тока повреждения могут стать чрезвычайно высокими.Если номинал прерывания выключателя слишком низок, он может выйти из строя во время сильного короткого замыкания, увеличивая риск разрушения оборудования и электрического пожара.

6. Почему выключатели AFCI и GFCI становятся все более распространенными в современных домах?

Выключатели AFCI помогают обнаружить опасную электрическую дугу, которая может привести к возгоранию, а выключатели GFCI снижают риск поражения электрическим током во влажных или влажных помещениях.Современные электрические нормы и правила все чаще требуют такой защиты в спальнях, кухнях, ванных комнатах, гаражах и наружных цепях, поскольку они повышают электробезопасность жилых помещений.

7. Какие риски возникают при использовании дешевых или поддельных автоматических выключателей?

Выключатели низкого качества могут иметь нестабильную реакцию на срабатывание, слабые внутренние контакты, плохие тепловые характеристики или неточную защиту.В реальных условиях неисправности они могут не сработать должным образом, что увеличивает риск перегрева, повреждения оборудования или возгорания.Сертифицированные выключатели проверенных производителей обычно проходят испытания на соответствие более строгим стандартам безопасности.

8. Почему в солнечных энергосистемах иногда требуются автоматические выключатели постоянного тока вместо стандартных выключателей переменного тока?

Солнечные панели и аккумуляторные системы часто работают с использованием постоянного тока (DC), который во время аварийного отключения ведет себя иначе, чем переменный ток (AC).Дуги постоянного тока труднее погасить, поэтому стандартные выключатели переменного тока не могут безопасно прерывать замыкания постоянного тока.Выключатели постоянного тока специально разработаны для безопасной работы в таких условиях в системах хранения солнечной энергии и энергии.
