Преобразователи постоянного тока можно разделить на две основные категории: изолированные и неизолированные преобразователи.Разница между ними главным образом основана на том, разделены ли электрически входная и выходная стороны.Каждый тип предназначен для различных требований к преобразованию напряжения, уровней безопасности, диапазонов мощности и условий применения.Некоторые системы ориентированы на компактные размеры и высокую эффективность, тогда как другие требуют электрической изоляции для обеспечения безопасности, снижения шума или защиты чувствительных цепей.
В изолированных преобразователях постоянного тока используется трансформатор для электрического разделения входной и выходной сторон.Такая изоляция помогает повысить безопасность, уменьшить проблемы с контуром заземления и защитить чувствительные цепи от электрических неисправностей или скачков напряжения.Поскольку трансформатор также передает энергию, изолированные преобразователи обычно используются в системах высокого напряжения, промышленном оборудовании, медицинских приборах, телекоммуникационном оборудовании, системах электромобилей и источниках питания серверов.В практических приложениях изолированные преобразователи часто предпочтительнее, когда оборудование должно соответствовать строгим стандартам электробезопасности или когда разные части системы работают с разными потенциалами земли.

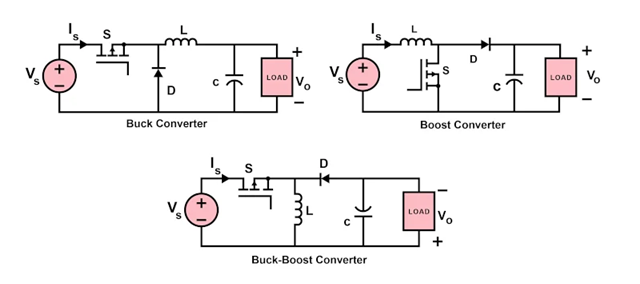

Неизолированные преобразователи постоянного тока не используют трансформаторную развязку.Вход и выход имеют одно и то же электрическое заземление, что позволяет сделать конструкцию меньше, проще, быстрее и, как правило, более эффективной для приложений с низким и средним энергопотреблением.К распространенным типам неизолированных преобразователей относятся понижающие, повышающие, повышающе-понижающие преобразователи, преобразователи Ćuk, SEPIC, Zeta, а также преобразователи с высоким коэффициентом усиления, такие как конструкции с чередующимися или связанными индукторами.Поскольку они избегают изоляции трансформатора, они часто обеспечивают более низкую стоимость и более высокую плотность мощности.

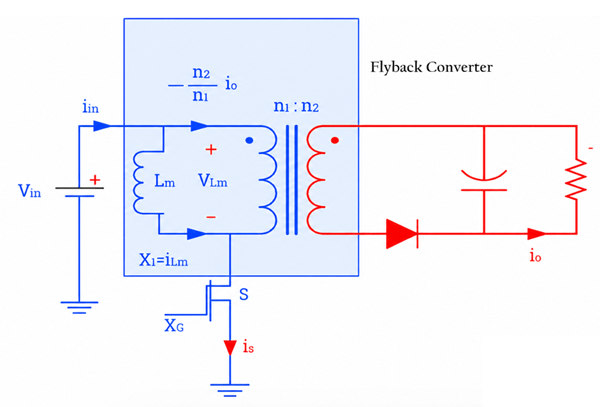

Обратноходовой преобразователь — это изолированный преобразователь постоянного тока в постоянный, который использует трансформатор для передачи энергии от входа к выходу, обеспечивая при этом электрическую изоляцию.Судя по диаграмме, когда переключатель S включается, ток течет через первичную обмотку и сохраняет энергию в индуктивности намагничивания трансформатора (Lm).В это время выходной диод выключен.Когда переключатель выключается, накопленная энергия передается во вторичную обмотку, диод включается, и мощность поступает на выходной конденсатор и нагрузку.В преобразователе используются такие компоненты, как трансформатор с коэффициентом трансформации (n1:n2), переключающий транзистор, диод, конденсатор и магнитная индуктивность.Обратноходовые преобразователи обычно разрабатываются для приложений малой и средней мощности, обычно работают от нескольких ватт до примерно 150 Вт, с входными напряжениями в диапазоне от источников постоянного тока с низким напряжением до источников питания переменного и постоянного тока высокого напряжения в зависимости от конструкции.

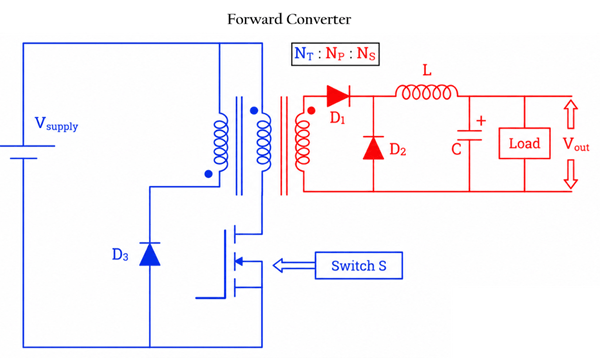

Прямой преобразователь передает энергию непосредственно от первичной обмотки трансформатора к вторичной обмотке, когда переключатель S находится в положении ВКЛ.На изображении источник входного питания (Vsupply) передает энергию через трансформатор, когда переключатель активируется.Затем вторичная обмотка подает питание через диод D1, а выходной дроссель L и конденсатор C сглаживают напряжение до того, как оно достигнет нагрузки.Когда переключатель выключается, диод D2 поддерживает ток на нагрузке, помогая стабилизировать выходной сигнал.Дополнительная обмотка сброса и диод D3 помогают сбросить магнитный поток трансформатора, чтобы предотвратить насыщение сердечника.
По сравнению с обратноходовым преобразователем, прямой преобразователь обычно обеспечивает более низкую пульсацию выходного сигнала, более высокую эффективность и улучшенные характеристики для приложений средней и высокой мощности.Он обычно используется в промышленных источниках питания, телекоммуникационных системах, серверах и высокоэффективных SMPS, обычно работающих от десятков до нескольких сотен ватт в зависимости от конструкции схемы.

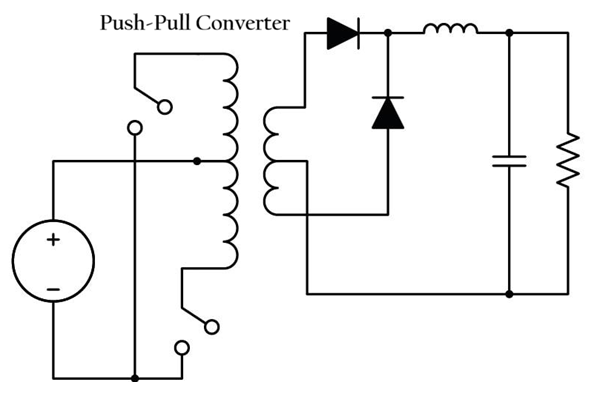

Двухтактный преобразователь представляет собой изолированный преобразователь постоянного тока, в котором используются два переключающих транзистора для поочередного управления противоположными сторонами первичной обмотки трансформатора с центральным отводом.На типичном изображении двухтактного преобразователя трансформатор расположен в центре, а два переключателя работают по одному, создавая поток переменного тока через первичную обмотку.Этот переменный режим позволяет эффективно передавать энергию на вторичную обмотку, где выпрямительные диоды и выходные фильтры преобразуют высокочастотный сигнал переменного тока в стабильное выходное напряжение постоянного тока.
По сравнению с обратноходовыми и прямыми преобразователями двухтактные преобразователи больше подходят для приложений средней и высокой мощности, поскольку они обеспечивают лучшее использование трансформатора, более высокий КПД и улучшенную обработку мощности.Топология также помогает уменьшить размеры трансформатора, поскольку во время работы используются обе половины сердечника трансформатора.Обычно используются двухтактные преобразователи мощностью от десятков до нескольких сотен ватт в зависимости от частоты коммутации и конструкции трансформатора.

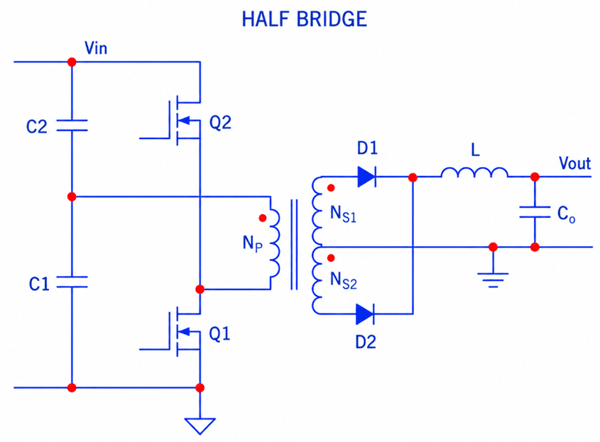

Полумостовой преобразователь — это изолированный преобразователь постоянного тока, обычно используемый в импульсных источниках питания средней и высокой мощности.На изображении два переключающих транзистора (Q1 и Q2) работают поочередно, управляя первичной обмоткой трансформатора (Np).Конденсаторы C1 и C2 делят входное напряжение (Vin) на две половины, позволяя переключателям подавать на трансформатор импульсы переменного напряжения.На вторичной стороне выходной сигнал трансформатора выпрямляется диодами D1 и D2, затем фильтруется дросселем L и конденсатором Co для получения стабильного выходного напряжения постоянного тока (Vout).
Красные точки на обмотках трансформатора указывают полярность обмотки для правильной работы фаз.По сравнению с двухтактным преобразователем полумостовая топология снижает нагрузку по напряжению на переключающие транзисторы, поскольку каждый ключ обычно воспринимает только около половины входного напряжения.

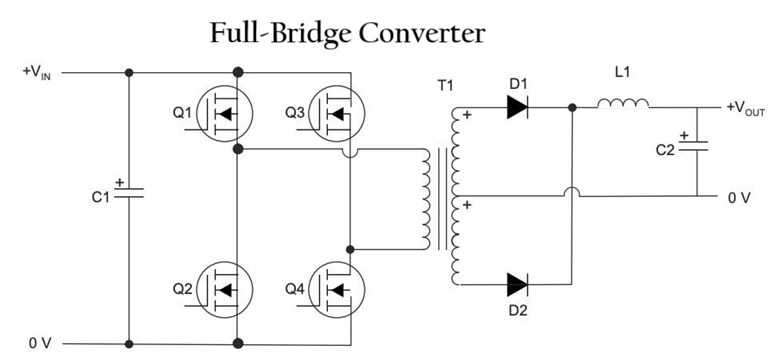

Изображение топологии полномостового преобразователя (также называемого преобразователем H-моста).На схеме показаны четыре переключающих транзистора (Q1, Q2, Q3 и Q4), расположенных по мостовой схеме вокруг первичной обмотки трансформатора, что является основной характеристикой мостового преобразователя.Переключатели работают попеременными парами, обычно Q1 с Q4 и Q2 с Q3, чтобы подать переменное напряжение на трансформатор T1.На вторичной стороне диоды D1 и D2 выпрямляют выходное напряжение трансформатора, а дроссель L1 и конденсатор C2 сглаживают выходное напряжение.Полномостовые преобразователи обычно используются в мощных преобразователях постоянного тока и системах SMPS, поскольку они обеспечивают высокую эффективность, лучшее использование трансформатора и поддержку энергетических приложений на уровне киловатт.

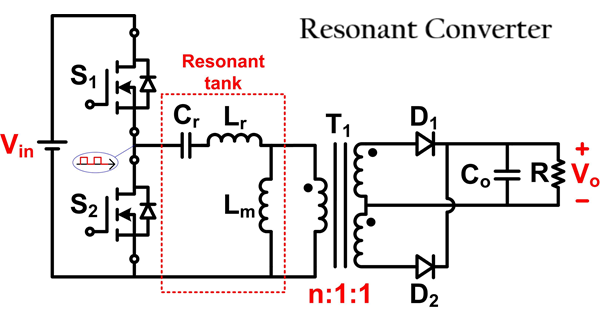

Резонансный преобразователь постоянного тока в постоянный — это изолированный высокоэффективный преобразователь, в котором используется резонансный контур, называемый резонансным резервуаром, для передачи энергии с меньшими потерями переключения и уменьшенным электрическим шумом.На изображении переключатели S1 и S2 попеременно генерируют высокочастотные сигналы переключения из входного напряжения (Vin).Резонансный резервуар, образованный резонансным конденсатором Cr, резонансным индуктором Lr и индуктивностью намагничивания Lm, создает плавный синусоидальный поток тока вместо резких переключающих переходов.
Это помогает снизить нагрев и коммутационную нагрузку на МОП-транзисторы.Трансформатор T1 обеспечивает гальваническую развязку и преобразование напряжения, а диоды D1 и D2 выпрямляют сигнал переменного тока вторичной обмотки в выходное напряжение постоянного тока (Vo).Конденсатор Co фильтрует выходной сигнал для подачи стабильного постоянного тока на нагрузку R. Резонансные преобразователи широко используются в высокоэффективных приложениях, таких как источники питания серверов, игровые блоки питания, зарядные устройства для электромобилей, телекоммуникационные системы и высокопроизводительные конструкции SMPS, поскольку они поддерживают методы мягкого переключения, такие как ZVS (переключение при нулевом напряжении), что повышает эффективность и снижает электромагнитные помехи на высоких частотах переключения.

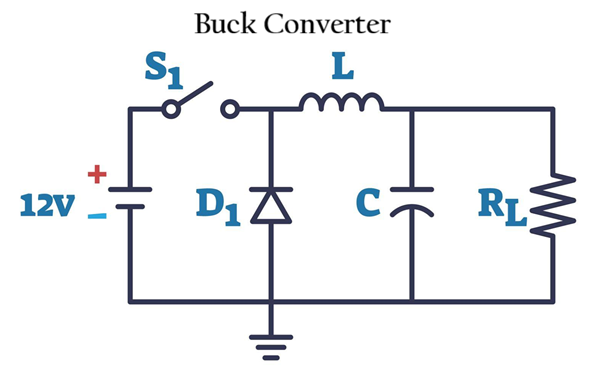

Понижающий преобразователь снижает более высокое входное напряжение до более низкого выходного напряжения с высокой эффективностью.На изображении источник входного напряжения 12 В подает питание на схему через переключатель S1.Когда S1 включается, ток течет через дроссель L, который сохраняет энергию, одновременно подавая питание на нагрузочный резистор RL и зарядный конденсатор C.
Когда переключатель выключается, индуктор высвобождает накопленную энергию через диод D1, позволяя току продолжать течь в нагрузку, даже если переключатель разомкнут.Конденсатор С сглаживает выходное напряжение и уменьшает пульсации.Контролируя время включения и выключения переключателя, называемое рабочим циклом, преобразователь регулирует выходное напряжение до более низкого уровня, чем входное напряжение.

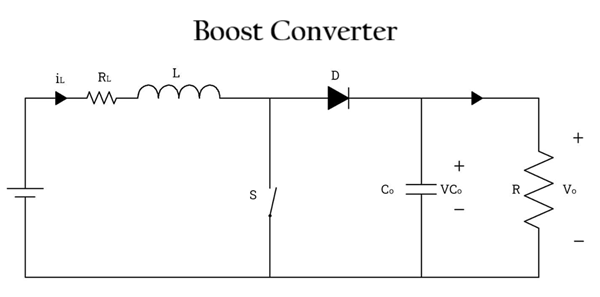

Повышающий преобразователь — это неизолированный преобразователь постоянного тока, который увеличивает входное напряжение до более высокого выходного напряжения.На изображении дроссель L, переключатель S, диод D, конденсатор Co и нагрузочный резистор R работают вместе, повышая напряжение.Когда переключатель S включается, ток течет через дроссель, и энергия сохраняется в его магнитном поле, в то время как диод блокирует ток со стороны выхода.Когда переключатель выключается, катушка индуктивности передает накопленную энергию через диод D на выходной конденсатор и нагрузку.Высвободившееся напряжение индуктивности добавляется к входному напряжению, создавая более высокое выходное напряжение (Vo), чем входное напряжение источника.Конденсатор Co сглаживает выходное напряжение и уменьшает пульсации.

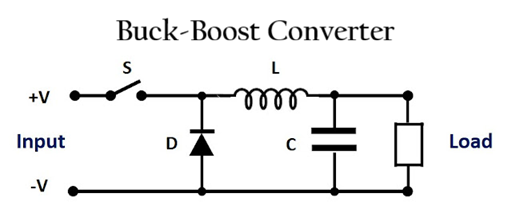

Повышающе-понижающий преобразователь может либо понижать, либо повышать входное напряжение.На изображении переключатель S управляет перемещением энергии по цепи.Когда S включается, ток течет со входа через дроссель L, поэтому дроссель сохраняет энергию.В это время диод D смещается в обратном направлении, а конденсатор C подает питание на нагрузку.Когда S выключается, катушка индуктивности передает накопленную энергию через диод в конденсатор и нагрузку.Это позволяет схеме генерировать выходное напряжение, которое может быть выше или ниже входного, в зависимости от рабочего цикла.Эта топология полезна для систем с батарейным питанием, где входное напряжение может повышаться или падать во время работы.
Усовершенствованные неизолированные преобразователи постоянного тока в постоянный с высоким коэффициентом усиления предназначены для приложений, требующих более высоких коэффициентов преобразования напряжения, повышенной эффективности, более низких пульсаций или более высокой мощности, чем стандартные понижающие и повышающие преобразователи. Положительный выход Super Lift Luo (POSLL) Преобразователь увеличивает напряжение с помощью метода подъема конденсатора, сохраняя при этом положительную выходную полярность, что делает его полезным для приложений с высоким повышением напряжения. Квадратичные преобразователи добиться гораздо более высокого коэффициента усиления по напряжению за счет объединения нескольких этапов преобразования, что позволяет значительно увеличивать или уменьшать напряжение без чрезвычайно высоких рабочих циклов.
Преобразователи со связанной индуктивностью используйте магнитно-связанные индукторы для улучшения усиления по напряжению, снижения напряжения переключения и повышения эффективности в компактных конструкциях. Перемежающиеся преобразователи используйте несколько фаз переключения, работающих параллельно, для более равномерного распределения тока, уменьшения пульсаций на входе и выходе, улучшения тепловых характеристик и поддержки систем с более высокой мощностью.
Преобразователи постоянного тока в электромобилях преобразуют энергию аккумулятора высокого напряжения в более низкое напряжение, необходимое для систем освещения, информационно-развлекательных модулей, датчиков, контроллеров и вспомогательной электроники.Эти преобразователи должны работать с высокой эффективностью, поскольку потери энергии напрямую влияют на запас хода и тепловые характеристики.Системы электромобилей также требуют стабильного регулирования напряжения во время быстрого ускорения, рекуперативного торможения и колебаний напряжения аккумулятора.
В системах солнечной и возобновляемой энергии используются преобразователи постоянного тока в постоянный ток для регулирования нестабильного входного напряжения солнечных панелей, батарей и систем хранения энергии.Часто используются преобразователи с высоким коэффициентом усиления, поскольку напряжение солнечной панели меняется в зависимости от интенсивности солнечного света и температуры.
Электроника с батарейным питанием использует преобразователи постоянного тока в постоянный для обеспечения стабильного напряжения даже при падении напряжения батареи во время разрядки.Смартфоны, ноутбуки, дроны, портативные медицинские устройства и носимая электроника обычно используют понижающие, повышающие или повышающе-понижающие преобразователи для увеличения срока службы батареи и уменьшения потерь мощности.
В промышленных системах преобразователи постоянного тока используются для питания ПЛК, датчиков, модулей связи, драйверов двигателей и контроллеров автоматизации.Эти среды часто содержат электрические помехи, скачки напряжения и большие коммутационные нагрузки, поэтому преобразователи должны поддерживать стабильную работу в суровых условиях.
Интернет вещей и встроенные системы используют преобразователи постоянного тока для эффективного управления энергопотреблением в компактной маломощной электронике.Такие устройства, как интеллектуальные датчики, беспроводные модули, микроконтроллеры и системы периферийных вычислений, часто работают от батарей или низковольтных шин питания.
• Эффективность - Измеряет, насколько эффективно преобразователь передает входную мощность на выход с минимальными потерями энергии и выделением тепла.
• Регулирование напряжения - Описывает, насколько стабильным остается выходное напряжение при изменениях входного напряжения или условий нагрузки.
• Частота переключения - Более высокая частота переключения может уменьшить размер компонента, но может увеличить потери при переключении и электромагнитные помехи.
• Плотность мощности - Относится к тому, какую мощность преобразователь может обеспечить при компактном физическом размере.
• Тепловые характеристики - Показывает, насколько хорошо преобразователь управляет теплом во время непрерывной работы.
• Пульсации напряжения и шум - Измеряет нежелательные колебания напряжения, которые могут повлиять на чувствительные электронные схемы.
• Переходный отклик - Показывает, насколько быстро преобразователь реагирует на внезапные изменения нагрузки или входного напряжения.
• Электромагнитные помехи (EMI) - Высокоскоростное переключение может создавать электрические помехи, которые могут создавать помехи в соседних цепях.
• Диапазон входного напряжения - Определяет минимальное и максимальное входное напряжение, с которым преобразователь может безопасно работать.
• Нагрузочная способность - Определяет, какой ток или мощность преобразователь может подавать на подключенные устройства.
• Возможность изоляции - Важно в изолированных преобразователях, где для безопасности и защиты требуется электрическое разделение.
Выбор подходящего преобразователя зависит от требуемого диапазона напряжения, уровня мощности, стабильности выходного сигнала, характеристик переключения, контроля нагрева и ограничений по шуму.Понимая каждую топологию и ее сильные стороны, вы можете выбрать преобразователь, соответствующий электрическим требованиям и производительности системы.
В изолированных преобразователях постоянного тока используется трансформатор для электрического разделения входной и выходной сторон.Это помогает защитить чувствительные цепи от скачков напряжения, проблем с контуром заземления и электрических неисправностей.Они также важны в системах, которые должны соответствовать строгим стандартам электробезопасности.
Обратноходовой преобразователь сначала сохраняет энергию в трансформаторе и передает ее на выход, когда переключатель выключается.Прямой преобразователь передает энергию непосредственно на выход, когда переключатель включен, что обычно обеспечивает меньшие пульсации и лучшую эффективность при более высоких уровнях мощности.
В этих топологиях используется несколько коммутационных устройств и улучшенное использование трансформатора для более эффективной обработки больших уровней мощности.Они также снижают нагрузку на отдельные компоненты и улучшают тепловые характеристики по сравнению с более простыми конструкциями преобразователей.
В резонансных преобразователях используются методы мягкого переключения, такие как переключение при нулевом напряжении (ZVS), для уменьшения потерь при переключении и выделения тепла.Это обеспечивает более высокую эффективность, меньшие электромагнитные помехи и лучшую работу на высоких частотах.
Рабочий цикл контролирует, как долго переключатель остается включенным и выключенным во время работы.Изменение рабочего цикла напрямую влияет на то, насколько преобразователь увеличивает или уменьшает выходное напряжение.
Преобразователи со связанными индукторами улучшают усиление напряжения и эффективность за счет использования магнитно связанных индукторов, а преобразователи с чередованием делят ток по нескольким фазам, чтобы уменьшить пульсации, нагрев и нагрузку на компоненты.
