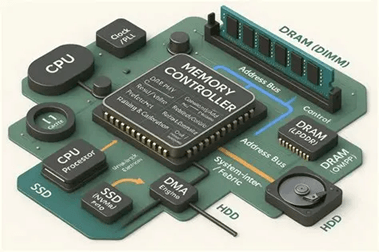

Что такое контроллер памяти и как он работает?

Контроллер памяти управляет тем, как данные перемещаются между процессором и памятью. Каждый раз, когда компьютер открывает программу, загружает файл, запускает приложение или обрабатывает информацию, ЦПУ требует быстрого и надежного доступа к памяти. Контроллер памяти делает это возможным, обрабатывая запросы к памяти, контролируя операции чтения и записи, управляя временными сигналами и обеспечивая доставку данных в правильное место памяти.

Каталог

Разные типы контроллеров памяти

Традиционный контроллер памяти

Традиционный контроллер памяти расположен в чипсете материнской платы, а не внутри процессора. Когда ЦПУ нужно читать или записывать данные, запросы к памяти проходят через шину (FSB) к чипсету, где контроллер памяти управляет связью с модулями ОЗУ. Эта архитектура широко использовалась в более старых компьютерных системах, поскольку упрощала проектирование процессоров и позволяла производителям чипсетов поддерживать разные технологии памяти. Однако дополнительный путь связи увеличивает задержку памяти и может ограничить общую производительность системы по сравнению с современными конструкциями.

Интегрированный контроллер памяти (IMC)

Интегрированный контроллер памяти встроен непосредственно в процессор. Вместо того чтобы отправлять запросы к памяти через внешний чипсет, ЦПУ связывается с ОЗУ через свой внутренний контроллер. Этот более короткий путь связи сокращает задержку памяти, повышает эффективность передачи данных и улучшает общую отзывчивость системы. Интегрированные контроллеры памяти теперь являются стандартом в современных настольных процессорах, мобильных процессорах, процессорах для ноутбуков и серверных платформах, поскольку они обеспечивают более высокую производительность и лучшую энергоэффективность.

Выделенный контроллер памяти

Выделенный контроллер памяти - это автономный контроллер, предназначенный для конкретной подсистемы памяти или приложения. Вместо того чтобы служить основным контроллером системной памяти, он управляет конкретным типом памяти, используемым специализированным оборудованием. Например, видеокарты используют выделенные контроллеры для управления видеопамятью, в то время как твердотельные накопители (SSD) используют выделенные контроллеры для обработки операций с памятью NAND flash. Выделенные контроллеры памяти оптимизированы для уникальных требований к производительности, надежности и управлению данными устройств, которые они поддерживают.

Встроенный контроллер памяти

Встроенный контроллер памяти интегрируется в микроконтроллеры, устройства System-on-Chip (SoC), ПЛИС и встроенные процессоры. Он управляет как внутренними ресурсами памяти, так и внешними устройствами памяти, соблюдая специфические требования встроенных приложений. Эти контроллеры часто сосредотачиваются на низком потреблении энергии, предсказуемом времени и эффективном доступе к памяти.

Контроллер видеопамяти

Контроллер графической памяти предназначен для управления связью между графическим процессором (GPU) и высокоскоростной графической памятью, такой как GDDR или HBM. Графические задачи требуют передачи чрезвычайно больших объемов данных с высокой скоростью, включая текстуры, буферы кадров, шейдеры и информацию о рендеринге. Контроллер графической памяти оптимизирует использование пропускной способности, расписание памяти и параллельный доступ к данным, чтобы обеспечить плавный рендеринг графики и эффективную обработку для игр, искусственного интеллекта, научных вычислений и профессиональных приложений визуализации.

Мультиканальный контроллер памяти

Мультиканальный контроллер памяти поддерживает два или более независимых канала памяти, работающих одновременно. Распределяя операции с памятью по нескольким каналам, контроллер значительно увеличивает пропускную способность памяти по сравнению с одноканальным дизайном. Распространенные реализации включают двухканальные, четырехканальные и более многоканальные конфигурации, используемые на рабочих станциях и серверах. Мультиканальные контроллеры памяти особенно полезны для приложений, требующих большого объема памяти, таких как виртуализация, обработка баз данных, научные симуляции, создание контента и высокопроизводительные вычислительные задачи, где большие объемы данных должны передаваться быстро.

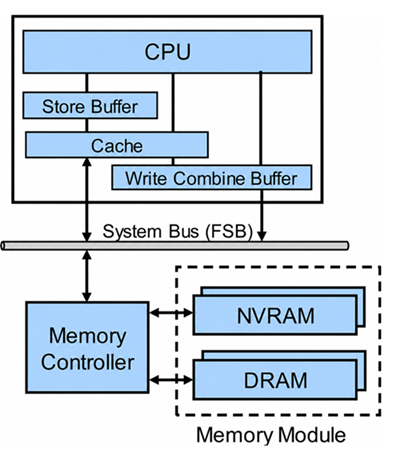

Как контроллеры памяти управляют передачей данных

Контроллер памяти служит коммуникационным мостом между ЦП и модулем памяти. Когда ЦП выполняет программу, он постоянно запрашивает данные и инструкции, необходимые для обработки. Прежде чем получить доступ к внешней памяти, ЦП сначала проверяет свой кэш, который хранит часто используемые данные для более быстрой выборки. Буфер записи временно удерживает ожидающие операции записи, в то время как буфер комбинирования записи группирует несколько небольших запросов на запись в более крупные транзакции для повышения эффективности передачи данных.

Если запрашиваемые данные недоступны в кэше, ЦП отправляет запрос на память через системную шину (FSB). Контроллер памяти получает этот запрос и определяет тип операции, которую необходимо выполнить. Он переводит адреса памяти, планирует операции доступа к памяти и генерирует сигналы времени и управления, необходимые для связи с устройствами памяти. Эти функции обеспечивают точную передачу данных и их последовательность.

Затем контроллер памяти взаимодействует с модулем памяти, который содержит DRAM и NVRAM. DRAM хранит временные данные и информацию о программе, которые в настоящее время используются системой, в то время как NVRAM сохраняет хранимую информацию даже при отключении питания. Основываясь на запросе, полученном от ЦП, контроллер памяти получает доступ к соответствующей области памяти и выполняет либо операцию чтения, либо записи.

Во время операции чтения данные передаются из модуля памяти к контроллеру памяти, а затем через системную шину обратно к ЦП. Извлеченные данные обычно помещаются в кэш перед использованием процессором, что позволяет будущим обращениям происходить быстрее. Во время операции записи данные поступают из ЦП через буфер хранения или буфер комбинирования записи, проходят через контроллер памяти и записываются в указанное место в памяти.

Управляя трансляцией адресов, временными характеристиками памяти, контрольными сигналами и движением данных, контроллер памяти обеспечивает надежную связь между процессором и устройствами памяти. Его способность эффективно координировать эти операции помогает уменьшить задержки, улучшить производительность доступа к памяти и поддерживать общую стабильность системы.

Основные характеристики контроллера памяти

• Поддерживаемый тип памяти – Определяет технологии памяти, поддерживаемые контроллером, такие как SDRAM, DDR, DDR2, DDR3, DDR4, DDR5, LPDDR, GDDR или HBM.

• Поддержка емкости памяти – Указывает максимальное количество памяти, которую контроллер может управлять.

• Частота памяти – Указывает поддерживаемые тактовые частоты памяти, которые влияют на общую производительность передачи данных.

• Пропускная способность памяти – Представляет собой максимальное количество данных, которое может быть передано между контроллером и памятью в секунду, обычно измеряется в ГБ/с.

• Каналы памяти – Указывает, поддерживает ли контроллер одноканальные, двухканальные, четырехканальные или многоканальные конфигурации памяти.

• Ширина шины – Определяет количество бит данных, передаваемых одновременно между контроллером памяти и модулями памяти.

• Ширина адреса – Определяет максимальное адресное пространство памяти, которое может быть доступно контроллером.

• Скорость передачи данных – Указывает количество операций передачи данных, которые могут происходить за секунду, часто измеряется в MT/с (мега передача в секунду).

• Поддержка задержки – Определяет способность контроллера обрабатывать временные параметры памяти, такие как задержка CAS, RAS и время команд.

• Поддержка ECC – Указывает, поддерживается ли память с коррекцией ошибок (ECC) для улучшения целостности и надежности данных.

• Управление обновлениями – Контролирует операции обновления памяти, необходимые DRAM для поддержания хранящихся данных.

• Управление времением памяти – Управляет последовательностями времени чтения, записи, предзарядки, активации и обновления.

• Совместимость напряжения – Указывает поддерживаемые рабочие напряжения для устройств памяти.

• Способность к адресному отображению – Определяет, как адреса памяти переводятся и распределяются по банкам памяти, рангам и каналам.

• Функции обнаружения и коррекции ошибок – Предоставляет механизмы для обнаружения и исправления ошибок памяти во время передачи данных.

• Функции управления энергопотреблением – Поддерживает режимы низкого потребления энергии и методы экономии энергии для эффективной работы.

• Буферизация и управление очередями – Обрабатывает ожидающие запросы памяти и оптимизирует график доступа к памяти.

• Поддержка качества обслуживания (QoS) – Приоритизирует доступ к памяти для критически важных приложений и ресурсов системы.

• Тип интерфейса – Определяет интерфейс связи, используемый между контроллером и устройствами памяти.

• Диапазон рабочих температур – Указывает условия окружающей среды, при которых контроллер памяти может надежно работать.

Факторы, влияющие на производительность контроллера памяти

Частота памяти

Частота памяти является одним из самых важных факторов, влияющих на производительность контроллера памяти. Более высокие частоты памяти позволяют быстрее передавать данные между контроллером памяти и модулями памяти, увеличивая общую отзывчивость системы. Однако контроллер должен быть спроектирован для поддержки выбранной скорости памяти, так как работа за пределами его спецификаций может привести к нестабильности или снижению надежности.

Количество каналов памяти

Количество каналов памяти напрямую влияет на доступную пропускную способность памяти. Двухканальный, четырехканальный или многоканальный контроллер памяти может одновременно получать доступ к нескольким модулям памяти, что позволяет передавать больше данных одновременно. Системы с большим количеством каналов памяти, как правило, работают лучше в ресурсозатратных приложениях, таких как видеомонтаж, научные вычисления, виртуализация и игры.

Задержка памяти

Задержка памяти относится к задержке между запросом памяти и доставкой данных. Более низкая задержка позволяет контроллеру памяти быстрее получать доступ к данным, сокращая время ожидания для процессора. Даже если память работает на высоких частотах, чрезмерная задержка может ограничивать общую производительность системы.

Пропускная способность памяти

Пропускная способность памяти определяет максимальное количество данных, которое может быть передано между контроллером памяти и устройствами памяти в течение заданного периода. Приложения, обрабатывающие большие объемы данных, выигрывают от более высокой пропускной способности, так как это снижает возникновение узких мест и повышает скорость передачи данных.

Архитектура контроллера

Дизайн самого контроллера памяти значительно влияет на производительность. Современные интегрированные контроллеры памяти расположены непосредственно внутри ЦП, что уменьшает задержки связи и улучшает скорости доступа. Более старые внешние контроллеры памяти, соединенные через шину, как правило, вносят дополнительные задержки и снижают эффективность.

Эффективность кэша

Эффективность системы кэша процессора может значительно повлиять на нагрузку контроллера памяти. Когда часто используемые данные доступны в кэше, количество запросов к памяти, достигающих контроллера, уменьшается. Это минимизирует трафик памяти и позволяет системе работать более эффективно.

Вместимость и конфигурация памяти

Объем установленной памяти и ее конфигурация могут влиять на производительность контроллера. Правильно подобранные модули памяти, работающие в поддерживаемых конфигурациях каналов, помогают максимизировать пропускную способность и стабильность. Несоответствующие модули памяти могут помешать оптимальной работе и снизить общую производительность.

Функции коррекции ошибок и надежности

Контроллеры памяти, поддерживающие ECC (код коррекции ошибок), обеспечивают улучшение целостности данных, обнаруживая и исправляя ошибки памяти. Хотя обработка ECC может ввести небольшую нагрузку на производительность, это повышает надежность в серверах, рабочих станциях и системах с критически важными задачами.

Условия питания и теплового режима

Чрезмерное тепло и недостаточная подача питания могут негативно повлиять на производительность контроллера памяти. Высокие рабочие температуры могут заставить процессор или подсистему памяти снизить рабочие скорости для поддержания стабильности. Правильное охлаждение и стабильные источники питания помогают обеспечить последовательную производительность.

Характеристики нагрузки

Разные приложения предъявляют разные требования к контроллерам памяти. Задачи, такие как обработка баз данных, виртуализация, искусственный интеллект, научные симуляции и рендеринг видео, создают интенсивный трафик памяти и требуют высокой пропускной способности и эффективного управления памятью. Легкие нагрузки могут не полностью использовать возможности контроллера.

Системная шина и технологии соединения

В системах с внешними контроллерами памяти скорость системной шины влияет на то, как быстро данные могут перемещаться между процессором и контроллером памяти. Современные архитектуры, использующие высокоскоростные соединения или интегрированные контроллеры памяти, уменьшают узкие места в коммуникации и улучшают общую производительность памяти.

Параметры тайминга памяти

Настройки тайминга памяти, включая задержку CAS, тайминг RAS и скорости команд, влияют на то, насколько быстро могут быть завершены операции с памятью. Хорошо оптимизированные параметры времени позволяют контроллеру памяти более эффективно получать доступ к данным, в то время как чрезмерно осторожные настройки могут снизить производительность.

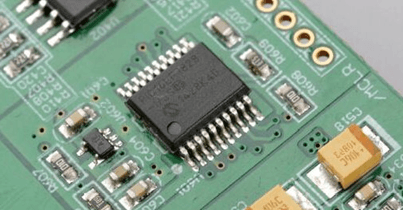

Где используется контроллер памяти?

Контроллеры памяти широко используются в настольных и портативных компьютерах для управления коммуникацией между процессором и ОЗУ. Они помогают обеспечить быстрый и надежный доступ к данным, позволяя приложениям, операционным системам и многозадачным нагрузкам работать эффективно.

В серверах и дата-центрах контроллеры памяти поддерживают большие объемы памяти и несколько каналов памяти для обработки виртуализации, баз данных, облачных вычислений и других ресурсоемких приложений. Их способность управлять высокой пропускной способностью и поддерживать целостность данных необходима для надежной работы серверов.

Контроллеры памяти также используются в смартфонах, планшетах и других мобильных устройствах. В этих системах они управляют технологиями памяти с низким энергоп потреблением, чтобы обеспечить баланс между производительностью, временем работы от батареи и эффективным доступом к данным.

Графические карты полагаются на специализированные контроллеры памяти для общения с высокоскоростной графической памятью, такой как GDDR и HBM. Эти контроллеры обеспечивают необходимую пропускную способность для игр, обработки видео, искусственного интеллекта и научных вычислений.

В встроенных системах, автомобильной электронике, промышленных контроллерах и устройствах IoT контроллеры памяти управляют как внутренними, так и внешними ресурсами памяти. Они обеспечивают стабильную работу, эффективное использование памяти и надежную производительность в средах, где потребление энергии и надежность системы имеют решающее значение.

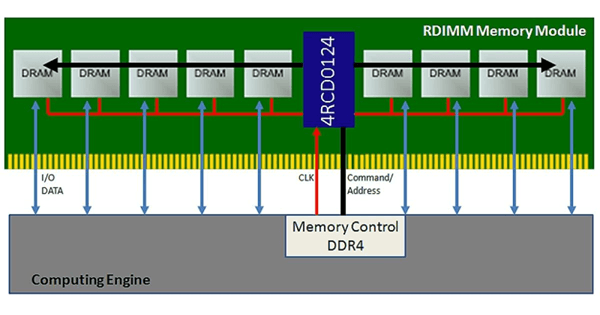

Проблемы контроллера памяти и их устранение

Проблемы с контроллером памяти могут вызывать сбои системы, неудачи при загрузке, случайные перезагрузки, порчу данных и снижение производительности. Эти проблемы часто возникают из-за несовместимых модулей памяти, неправильных настроек BIOS, нестабильного разгона, чрезмерного тепла или дефектов оборудования. Когда контроллер памяти не может правильно взаимодействовать с устройствами памяти, система может стать нестабильной или не распознать установленную память.

Одной из распространенных проблем является сбой обнаружения памяти, когда система распознает меньше памяти, чем ожидалось, или вовсе не обнаруживает модули памяти. Это часто можно решить повторной установкой модулей памяти, проверкой совместимости, обновлением BIOS или тестированием памяти в разных слота. Если проблема сохраняется, контроллер памяти или материнская плата могут быть неисправны.

Проблемы с производительностью могут возникать, когда память работает на неправильных скоростях, таймингах или конфигурациях каналов. Проверка настроек BIOS, включение правильного профиля памяти и обеспечение установки совместимых модулей памяти могут помочь восстановить нормальную производительность. Мониторинг температур системы также важен, так как перегрев может повлиять на стабильность контроллера памяти.

Если ошибки, связанные с памятью, продолжают возникать, диагностические инструменты, такие как программы для тестирования памяти, могут помочь определить, возникает ли проблема от модулей памяти или самого контроллера памяти. Замена дефектного оборудования и обеспечение надлежащего охлаждения часто являются наиболее эффективными долгосрочными решениями.

Контроллер памяти против других технологий управления памятью

Особенность	Контроллер памяти	Кэш память	Контроллер DMA (прямой доступ к памяти)	Блок управления памятью (MMU)
Основная функция	Управляет коммуникацией между ЦП и памятью	Хранит часто используемые данные для более быстрого извлечения	Передает данные между памятью и периферийными устройствами без вмешательства ЦП	Преобразует виртуальные адреса в физические адреса
Основная цель	Контроль доступа к памяти и передачи данных	Снижение задержки доступа к памяти	Повышение эффективности передачи данных	Управление распределением и защитой памяти
Местоположение	Внутри ЦП или чипсета	Внутри или очень близко к ЦП	Интегрировано в чипсет, SoC или контроллер периферийных устройств	Обычно интегрировано в ЦП
Прямой доступ к ОЗУ	Да	Нет, он хранит копии данных ОЗУ	Да	Нет
Управляет синхронизацией памяти	Да	Нет	Нет	Нет
Управляет операциями чтения/записи	Да	Нет	Да, для передачи данных	Нет
Преобразование адресов	Ограничено адресацией памяти	Нет	Нет	Да
Улучшает производительность системы за счет	Оптимизации коммуникации с памятью	Снижения времени доступа к данным	Снижения нагрузки на ЦП во время передач	Обеспечения эффективного использования памяти
Работает с	DRAM, SRAM, DDR, LPDDR, GDDR, HBM	Часто используемыми инструкциями и данными	Устройствами хранения, сетевыми адаптерами, периферийными устройствами	Операционными системами и приложениями
Типичные приложения	Компьютеры, серверы, смартфоны, встроенные системы	ЦП, ГП, микроконтроллеры	Контроллеры дисков, сетевые карты, аудио/видео устройства	Современные операционные системы, системы виртуальной памяти
Влияние на нагрузку ЦП	Косвенно снижает задержки	Снижает количество запросов к памяти	Значительно снижает участие ЦП в передачах	Помогает эффективно управлять ресурсами памяти
Основное преимущество	Надежная и эффективная коммуникация с памятью	Более быстрый доступ к данным	Высокоскоростное движение данных периферии	Защита памяти и поддержка виртуальной памяти

Заключение

Контроллеры памяти управляют передачей данных между ЦП и памятью, контролируют синхронизацию памяти, поддерживают различные типы памяти и помогают улучшать производительность благодаря таким функциям, как многоканальный доступ, буферизация, управление энергопотреблением и коррекция ошибок. Используясь в персональных компьютерах, серверах, мобильных устройствах, ГП или встроенных системах, контроллер памяти помогает обеспечить правильный доступ и передачу данных.

Часто задаваемые вопросы [FAQ]

1. Почему современные процессоры используют интегрированные контроллеры памяти вместо контроллеров памяти на основе чипсетов?

Интегрированные контроллеры памяти уменьшают расстояние между ЦП и памятью, снижая задержку и увеличивая пропускную способность. Это позволяет быстрее получать доступ к данным и улучшает общую производительность системы по сравнению со старыми проектами на основе чипсетов.

2. Как контроллер памяти влияет на производительность игр и графики?

Контроллер памяти влияет на то, насколько быстро ЦП или ГП могут получать доступ к данным, хранящимся в памяти. Более высокая пропускная способность и меньшая задержка помогают улучшить частоту кадров, сократить время загрузки и обеспечить более плавный игровой процесс в памяти-интенсивных играх.

3. Может ли контроллер памяти ограничить максимальную скорость ОЗУ системы?

Да. Даже если установлены модули памяти высокой скорости, они могут работать только до максимальной скорости, поддерживаемой контроллером памяти и материнской платой. Неподдерживаемые скорости могут потребовать уменьшения тактовой частоты или могут работать ненадежно.

4. Почему серверы часто используют контроллеры памяти с поддержкой ECC?

Контроллеры памяти с поддержкой ECC могут автоматически обнаруживать и исправлять некоторые ошибки памяти. Это улучшает целостность данных и надежность системы, что критично для серверов, баз данных, финансовых систем и корпоративных приложений.

5. Что происходит, если контроллер памяти не справляется с требованиями рабочей нагрузки?

Система может испытывать повышенные задержки, снижению пропускной способности, замедлению производительности приложений и потенциальным узким местам. Высокопроизводительные рабочие нагрузки, такие как виртуализация и обработка ИИ, особенно чувствительны к ограничениям контроллера памяти.

6. Как многоканальные контроллеры памяти улучшают производительность?

Многоканальные контроллеры памяти одновременно получают доступ к нескольким модулям памяти, увеличивая общую пропускную способность памяти. Это позволяет одновременно передавать больший объем данных, улучшая производительность в требовательных приложениях.

7. Может ли неисправный контроллер памяти вызвать синий экран и сбои системы?

Да. Дефектный контроллер памяти может вызвать ошибки доступа к памяти, повреждение данных, сбои при загрузке, случайные перезагрузки и сбои операционной системы, поскольку процессор больше не может надежно взаимодействовать с памятью.

8. Какова связь между пропускной способностью памяти и производительностью контроллера памяти?

Пропускная способность памяти определяет, сколько данных может быть передано в секунду. Контроллер памяти с более высокой поддержкой пропускной способности может перемещать больше данных между ЦП и памятью, улучшая производительность в задачах, требующих большого объема данных.

9. Почему контроллеры графической памяти отличаются от стандартных контроллеров памяти?

Контроллеры графической памяти оптимизированы для чрезвычайно высокой пропускной способности и параллельной обработки. Они управляют специализированной памятью, такой как GDDR и HBM, которые предназначены для поддержки графической отрисовки, нагрузок ИИ и научных вычислений.

10. Как настройки временных параметров памяти влияют на эффективность контроллера памяти?

Настройки временных параметров памяти контролируют, как быстро могут выполняться операции с памятью. Правильно оптимизированные временные параметры помогают контроллеру памяти более эффективно получать доступ к данным, в то время как более медленные временные параметры могут увеличить задержки и снизить общую производительность системы.
