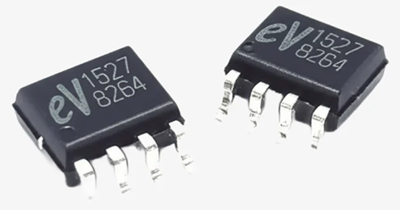

EV1527 Распиновка, Принцип Работы и Применение Беспроводного Дистанционного Управления

EV1527 — это одноразово программируемая кодирующая ИС, которая широко используется в беспроводных системах дистанционного управления RF. В этой статье будет рассмотрена конфигурация вывода EV1527, принцип работы, характеристики, схемы подключения, формат кодирования, комбинации кнопок, управление временем, применение и сравнение с другими кодирующими ИС.

Каталог

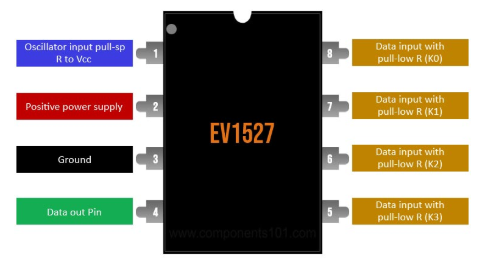

Конфигурация Выводов EV1527

Номер вывода	Название вывода	Описание
1	OSC1	Входной вывод генератора, подключенный к внешнему подтягивающему резистору (R) к VCC для управления временем.
2	VCC	Входной вывод источника питания, положительное напряжение.
3	GND	Вывод соединения заземления.
4	DOUT	Вывод последовательных данных, подключенный к радиомодулю передатчика.
5	K3	Входной вывод данных с внутренним подтягивающим резистором на низкий уровень для кнопочного ввода.
6	K2	Входной вывод данных с внутренним подтягивающим резистором на низкий уровень для кнопочного ввода.
7	K1	Входной вывод данных с внутренним подтягивающим резистором на низкий уровень для кнопочного ввода.
8	K0	Входной вывод данных с внутренним подтягивающим резистором на низкий уровень для кнопочного ввода.

Альтернативы и Эквивалентные Модели

Модель ИС	Тип	Рабочее Напряжение	Адресная ёмкость/код	Основные функции
PT2262	Кодирующий RF с фиксированным кодом	4В–15В	6561 адресных комбинаций	Трехсостояние адресные выводы, широко используемые в RF пультах
HT12E	12-битный кодирующий ИС	2.4В–12В	4096 комбинаций	8 адресных бит + 4 бит данных, поддержка RF/IR
SC2262	Кодировщик, совместимый с PT2262	3В–15В	6561 комбинаций	Низкозатратный кодировщик RF для беспроводных переключателей
HS1527	Кодировщик с обучаемым кодом	3В–12В	1,048,576 кодов	Кодировщик с обучаемым кодом OTP, совместимый с EV1527
RT1527	Кодировщик с обучаемым кодом	3В–12В	1,048,576 кодов	Совместим с системами беспроводного обучения EV1527 RF

Как работает ИС кодировщика EV1527

EV1527 кодировщик ИС работает, преобразуя входные сигналы кнопок в закодированные беспроводные данные. Когда нажимается кнопка, соединённая с K0, K1, K2 или K3, ИС создаёт кадр данных, который включает в себя преамбулу, уникальный 20-битный код адреса и 4-битный код данных для выбранной кнопки.

EV1527 использует кодирование ширины импульса для передачи логических сигналов ВЫСОКИЙ и НИЗКИЙ. Его резистор осциллятора управляет временем, в то время как вывод данных отправляет закодированный сигнал в модуль радиопередатчика. Приёмник затем декодирует сигнал и активирует соответствующую функцию, такую как включение реле, света, сигнала или устройства дистанционного управления.

Характеристики и спецификации EV1527

Параметр	Спецификации EV1527
Тип ИС	Однократно программируемая (OTP) RF-编码ирующая ИС
Технология	Технология CMOS
Вместимость адреса	1,048,576 уникальных кодов (20-битный адрес)
Бит данных	4-битный вход данных (K0–K3)
Общий передаваемый кадр	24-битный кадр данных
Рабочее напряжение	3V – 12V DC
Входное напряжение	-0.3V до VCC +0.3V
Выходное напряжение	-0.3V до VCC +0.3V
Ток в ожидании	Обычно 1.0µA
Максимальная мощность рассеяния	300mW (VCC = 12V)
Рабочая температура	-20°C до 70°C
Температура хранения	-40°C до 125°C
Тип осциллятора	Один внешний резистор осциллятора
Диапазон резистора осциллятора	Обычно 300KΩ – 430KΩ
Поддержка модуляции	ASK / OOK RF передача
Совместимость с RF частотами	Обычно 315MHz и 433MHz
Формат выхода	Преамбула + 20-битный адрес + 4-битные данные
Метод кодирования	Кодирование ширины импульса
Соотношение логического времени	Соотношение ширины импульса 1:3
Входные каналы данных	4 канала (K0, K1, K2, K3)
Типы упаковки	DIP-8 и SOP-8
Тип передачи	Серийное цифровое RF кодирование
Тип защиты	Код на обучение / фиксированный уникальный идентификатор
Совместимые ИС	RT1527, FP1527, HS1527

Типовая схема подключения и проводка EV1527

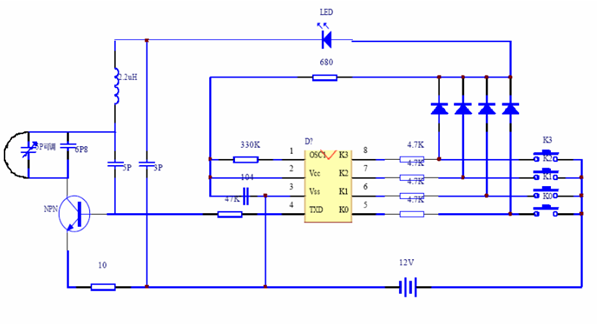

Основная схема передатчика EV1527 RF

EV1527 обычно используется с схемами передатчиков ASK/OOK, работающих на 315MHz или 433MHz. В базовом беспроводном дизайне кнопки подключены прямо к входным выводам K0–K3 ИС EV1527. Когда нажимается кнопка, ИС генерирует закодированные цифровые данные и отправляет их через вывод TXD на стадию передачи RF. Схема обычно включает внешний резистор-осциллятор, подключённый к выводу OSC для управления временем передачи и шириной импульса.

Секция передатчика RF содержит RF транзистор, индуктивности, конденсаторы и антенну, которые преобразуют закодированные цифровые импульсы в радиочастотные сигналы. Как показано на схеме ниже, EV1527 управляет схемой RF-осциллятора, которая затем беспроводным образом транслирует сигнал.

Для стабильной работы источник питания должен быть правильно отфильтрован с использованием конденсаторов возле выводов VCC и GND. Большинство схем передатчика EV1527 работает при напряжении от 3V до 12V DC в зависимости от дизайна дистанционного управления. Беспроводные системы на батарейках обычно используют 3V монетные элементы или 12V миниатюрные батареи для компактных беспроводных пультов.

Антенна также играет важную роль в диапазоне передачи. Правильно подобранная проводная антенна или спиральная антенна помогает улучшить RF производительность и расстояние связи. Плохой дизайн антенны может снизить силу сигнала и чувствительность приёмника.

EV1527 с модулем RF 433MHz

EV1527 широко используется с компактными модулями передатчиков RF 433MHz, применяемыми в беспроводных переключателях, гаражных воротах, сигнализациях и системах «умного дома». В этих конструкциях EV1527 отвечает за кодирование данных, в то время как RF модуль осуществляет беспроводную передачу сигнала. Модуль обычно включает RF-осциллятор, согласующий контур и соединение антенны в маленьком сборке PCB.

Поток сигнала начинается, когда нажимается одна из кнопок K0–K3. EV1527 кодирует адрес и данные кнопки, а затем отправляет последовательный вывод на модуль радиопередатчика. Модуль RF преобразует цифровой сигнал в радиосигнал 433MHz ASK/OOK и передаёт его через антенну на совместимый модуль приёмника.

Примеры модуля EV1527 433MHz

Общие комбинации модулей EV1527 включают:

• Передатчик EV1527 + приемник RX480

• Передатчик EV1527 + декодерный приемник PT2272

• Передатчик EV1527 + модуль реле с обучаемым кодом

• Передатчик EV1527 + приемник RF Arduino 433MHz

Эти комбинации модулей популярны, потому что они обеспечивают простой беспроводной контроль с низким энергопотреблением, легкой настройкой и длительным радиусом действия для потребительских и промышленных радиочастотных приложений.

Широкие применения EV1527

• Беспроводные дистанционные управления RF

• Системы открытия гаражных ворот

• Автоматические контроллеры ворот

• Системы рулонных штор и складных дверей

• Беспроводные системы дверного звонка

• Управление автоматизацией умного дома

• Беспроводные системы управления освещением

• Управление светодиодными лентами RGB и освещением

• Системы охранной сигнализации для дома

• Модули управления реле без проводов и т.д.

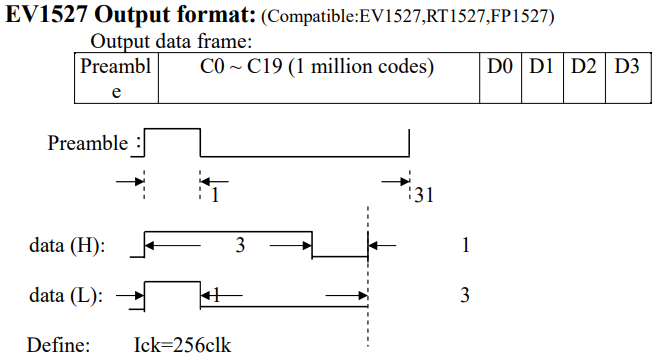

Формат кодирования данных EV1527

Структура выходного кадра данных EV1527

EV1527 передает данные беспроводного управления, используя фиксированную структуру цифрового кадра. Как показано на диаграмме, выходной кадр содержит три основные секции: сигнал преамбулы, 20-битный адресный код (C0–C19) и 4-битный раздел данных (D0–D3). Адресная секция предоставляет до 1 миллиона уникальных комбинаций кода, что помогает предотвратить помехи между близко расположенными устройствами дистанционного управления, использующими одну и ту же радиочастоту.

4-битный раздел данных представляет собой входы кнопок, подключенные к K0, K1, K2 и K3. Когда кнопка нажата, кодер преобразует состояние кнопки в последовательные цифровые данные и отправляет их модулю передатчика RF для беспроводной передачи.

Преамбула в начале кадра помогает приемнику синхронизироваться и определить начало действительных переданных данных. Это улучшает стабильность декодирования и снижает ложные срабатывания, вызванные радиошумом или помехами.

Логика EV1527 «Высокий» и «Низкий» импульс

Диаграмма также показывает, как EV1527 представляет цифровую логику, используя временные интервалы импульсов. Вместо передачи только стандартных уровней напряжения, ИС использует временные различия между ВЫСОКИМИ и НИЗКИМИ импульсами для кодирования бинарных данных.

Для логического ВЫСОКОГО (H) сигнал остается ВЫСОКИМ дольше и НИЗКИМ короче. Для логического НИЗКОГО (L) сигнал остается НИЗКИМ дольше и ВЫСОКИМ короче. Этот метод кодирования ширины импульса помогает приемникам RF различать бинарные 1 и бинарные 0 даже в шумных беспроводных средах.

Отношение времени, показанное на диаграмме, использует соотношение 1:3:

• Логическое ВЫСОКОЕ = длинный ВЫСОКИЙ импульс + короткий НИЗКИЙ импульс

• Логическое НИЗКОЕ = короткий ВЫСОКИЙ импульс + длинный НИЗКИЙ импульс

Этот метод кодирования часто используется в системах радиосвязи ASK/OOK, потому что он прост, надежен и легок для декодирования приемниками с обучаемым кодом.

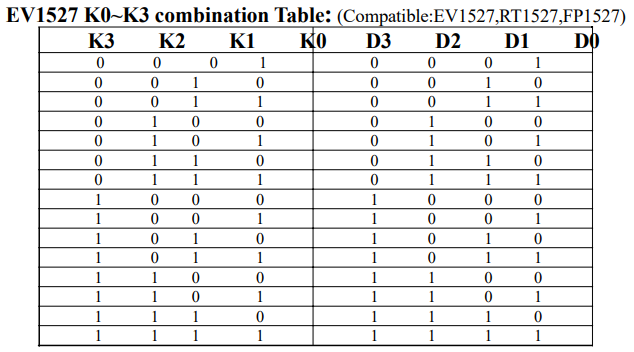

Таблица комбинаций кнопок EV1527 K0–K3

Понимание схемы ввода кнопок EV1527

Как показано в Таблице 1, выводные контакты K0–K3 определяют передаваемые данные битов D0–D3. Каждый вход кнопки напрямую соответствует соответствующему выходному биту данных во время беспроводной передачи.

Например:

• Нажатие K0 активирует D0

• Нажатие K1 активирует D1

• Нажатие K2 активирует D2

• Нажатие K3 активирует D3

Когда несколько кнопок нажаты одновременно, выходные биты данных объединяются, создавая различные бинарные паттерны передачи. Это позволяет одному дистанционному управлению EV1527 управлять несколькими функциями, такими как включение/выключение, выбор канала, управление освещением или управление направлением мотора.

Таблица также показывает, что EV1527 поддерживает несколько комбинаций кнопок, что делает его подходящим для многоканальных беспроводных систем дистанционного управления.

Почему таблица комбинаций K0–K3 важна

Таблица 1 важна, потому что модули приемников RF используют эти передаваемые биты данных, чтобы определить, какая кнопка была нажата на дистанционном управлении. Приемники RF с обучаемым кодом сохраняют адресный код и контролируют биты данных D0–D3 во время работы.

Эта система отображения упрощает проектирование беспроводной схемы, потому что приемнику нужно только декодировать переданный кадр данных, чтобы активировать правильный выходной канал или реле.

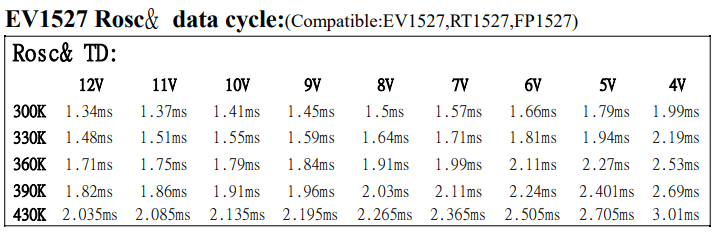

Резистор генератора EV1527 и временные циклы данных

Связь между резистором ROSC и временной передачей

Как показано в таблице, временной цикл EV1527 зависит как от внешнего резистора генератора (ROSC), так и от рабочего напряжения. Резистор, подключенный к пину генератора, контролирует внутреннюю частоту тактового сигнала, используемую для кодирования данных.

Более низкие значения резистора приводят к более коротким циклам данных и более быстрой передаче, тогда как более высокие значения резистора создают более медленные циклы. Например:

• Резистор на 300KΩ обеспечивает более быстрое время импульса

• Резистор на 430KΩ обеспечивает более медленное время импульса

Этот контроль времени важен, потому что как передатчик, так и приемник должны использовать совместимые характеристики времени для надежной связи.

Влияние напряжения питания на время работы EV1527

Таблица также показывает, что цикл передачи немного изменяется с напряжением питания. По мере того как рабочее напряжение уменьшается с 12V до 4V, время импульса становится длиннее.

Это происходит потому, что частота внутреннего осциллятора изменяется с колебаниями напряжения. В радиоуправляемых устройствах на батарейках падение напряжения может немного повлиять на время передачи и стабильность связи.

По этой причине проектировщики обычно выбирают стабильные значения резисторов и поддерживают надлежащие условия питания, чтобы обеспечить надежную передачу беспроводного сигнала.

EV1527 против PT2262 против HT12E микросхемы кодеров

Особенность	EV1527	PT2262	HT12E
Тип микросхемы	OTP Кодировщик с системой обучения	Кодировщик с фиксированным кодом RF	12-битный кодировщик IC
Метод кодирования	Кодирование по ширине импульса	Кодирование с тремя состояниями	Параллельно-серийное кодирование
Вместимость адреса	1,048,576 кодов (20-бит)	6561 комбинаций	256 комбинаций адресов
Биты данных	4 бита	До 6 битов данных	4 бита данных
Конфигурация адреса	Внутренний OTP адрес	Внешние пины адреса	Внешние пины адреса
Уровень безопасности	Высокий	Умеренный	Умеренный
Переопределяемый	Нет (OTP)	Да, через аппаратные пины	Да, через пины адреса
Рабочее напряжение	3V – 12V	4V – 15V	2.4V – 12V
Метод осциллятора	Один внешний резистор	Осциллятор с внешним резистором	Осциллятор с внешним резистором
Совместимость RF	315MHz / 433MHz ASK/OOK	315MHz / 433MHz ASK/OOK	RF и ИК модули
Метод спаривания	Спаривание по коду обучения	Ручное сопоставление кода	Ручное сопоставление адреса
Совместимость приемника	Приемники с кодом обучения	Декодер PT2272	Декодер HT12D
Потребление энергии	Очень низкий ток на холостом ходу	Низкое	Очень низкое
Сложность схемы	Простая	Умеренная	Умеренная

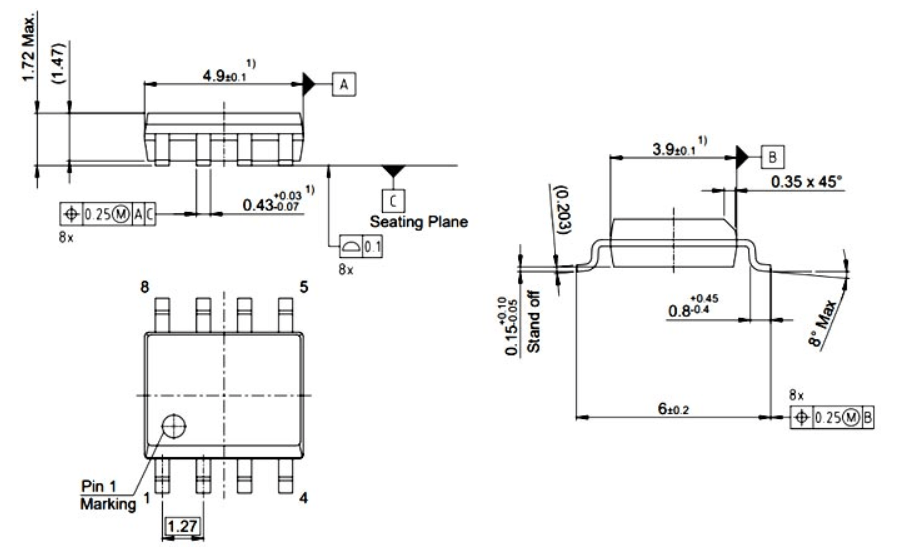

Механические размеры EV1527

Заключение

По сравнению со старыми микросхемами кодеров, такими как PT2262 и HT12E, EV1527 предлагает гораздо большую емкость кода и более простое спаривание по коду обучения с совместимыми приемниками. Однако, поскольку это OTP, его внутренний адрес нельзя изменить после программирования. Для большинства недорогих радиоуправляемых конструкций EV1527 обеспечивает хороший баланс простоты, низкого потребления энергии, надежной передачи и широкой совместимости с приемниками.

Часто задаваемые вопросы [FAQ]

1. Почему EV1527 использует систему кодирования на основе обучения, а не фиксированные аппаратные адресные пины, такие как PT2262?

EV1527 использует внутренний одноразово программируемый 20-битный адрес вместо внешних адресных пинов, чтобы предоставить гораздо большую емкость кодов и упростить беспроводное спаривание. Это снижает вероятность помех между близко расположенными радиоуправляемыми устройствами и упрощает проектирование схемы, поскольку не требуется ручная конфигурация адреса.

2. Как резистор осциллятора влияет на надежность беспроводной связи EV1527?

Внешний резистор осциллятора контролирует внутреннее время, используемое для кодирования по ширине импульса. Если время между передатчиком и приемником не совпадает близко, могут возникать ошибки декодирования. Более низкие значения резисторов создают более быстрые циклы времени, в то время как более высокие значения резисторов создают более медленное время передачи.

3. Почему кодирование по ширине импульса важно в радиопередающих системах EV1527?

Кодирование по ширине импульса помогает приемнику отличать логические сигналы ВЫСОКИЙ и НИЗКИЙ, используя различия во времени импульсов, а не только уровни напряжения. Это улучшает стабильность декодирования и снижает ложные срабатывания, вызванные радиошумами и помехами в беспроводной среде.

4. Какие проблемы могут возникнуть, если конструкция антенны EV1527 плохая?

Плохая конструкция антенны может уменьшить расстояние передачи, ослабить силу сигнала и снизить чувствительность приемника. Это может вызвать нестабильную беспроводную связь, более короткий рабочий диапазон, задержку реакции или потерю сигнала в системах дистанционного управления.

5. Почему EV1527 широко используется с модулями RF 433MHz ASK/OOK?

EV1527 хорошо работает с модулями 433MHz ASK/OOK, потому что формат кодирования прост, недорог и легок для декодирования приемниками с обучаемым кодом. Эти модули также обеспечивают хорошую дальность передачи при низком потреблении энергии, что делает их подходящими для беспроводных переключателей, сигнализаций и управления умным домом.

6. Как EV1527 улучшает безопасность по сравнению со старыми радиочастотными кодировщиками ИС?

EV1527 поддерживает более 1 миллиона уникальных комбинаций адресов, используя 20-битный код адреса OTP. Это значительно снижает риск случайного дублирования кода и помех по сравнению со старыми кодировщиками фиксированного кода, которые поддерживают меньше комбинаций адресов.
