Что такое радиочастотная идентификация (RFID)?

Радиочастотная идентификация (RFID) — это беспроводная технология, используемая для идентификации, отслеживания и управления объектами, продуктами, активами, животными или людьми с использованием радиоволн. В отличие от традиционных штрих-кодов, RFID не требует прямой видимости для сканирования. Это означает, что RFID-система может автоматически считывать информацию с меток на коротком или дальнем расстоянии, в зависимости от частоты RFID, типа метки, мощности ридера и окружающей среды.

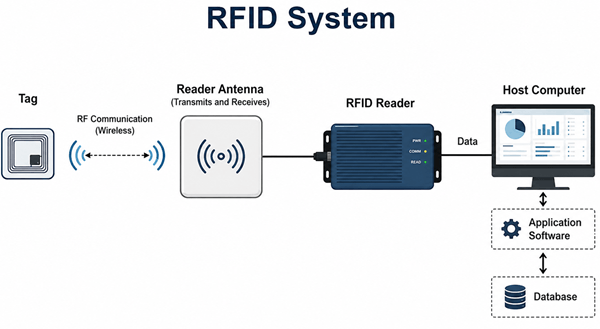

На основе системы RFID, показанной на изображении, основными компонентами являются RFID-метка, антенна ридера, RFID-ридер, хост-компьютер, программное обеспечение приложения и база данных. Эти части работают вместе, чтобы собирать, обрабатывать, управлять и хранить данные идентификации.

Принцип работы RFID

RFID работает, используя радиоволны для обмена данными между RFID-меткой и RFID-ридером без физического контакта.

Сначала RFID-метка прикрепляется к предмету, продукту или активу. Метка содержит микрочип, который хранит уникальный идентификационный номер или другие данные.

Когда предмет попадает в зону чтения, антенна ридера посылает радиочастотные сигналы. В пассивной системе RFID эти сигналы обеспечивают энергию, необходимую для активации RFID-метки. После активации метка передаёт свою сохранённую информацию обратно на антенну.

Антенна получает ответ от метки и отправляет его RFID-ридеру. Ридер декодирует радиосигнал и преобразует его в цифровые данные, которые может понять компьютер.

Декодированная информация затем отправляется в программное обеспечение приложения, которое обрабатывает данные и проверяет связанные записи. Наконец, информация сохраняется в базе данных, где её можно использовать для управления запасами, отслеживания активов, контроля доступа и отчетности.

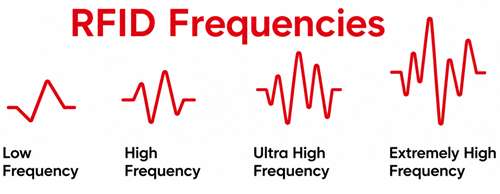

Различные типы RFID-систем

RFID-системы можно классифицировать на основе их рабочей частоты и источника питания. Разные RFID-технологии предлагают различные диапазоны чтения, скорости передачи данных и возможности применения.

Низкочастотный (LF) RFID

LF RFID работает в диапазоне от 30 кГц до 300 кГц, при этом 125 кГц и 134,2 кГц являются наиболее часто используемыми частотами. Эти системы, как правило, обеспечивают дальность чтения до 10 см, хотя некоторые специализированные системы могут достигать до 1 метра. LF RFID хорошо работает вблизи металлов, воды, грязи и других сложных материалов. Общие области применения включают идентификацию животных, системы контроля доступа, блокировки автомобилей и отслеживание скота.

Высокая частота (HF) RFID

HF RFID работает в диапазоне от 3 МГц до 30 МГц, при этом 13,56 МГц является международной стандартной частотой. Типичные расстояния чтения варьируются от 10 см до 1 метра в зависимости от размера антенны и мощности считывателя. HF RFID поддерживает более быструю передачу данных, чем LF RFID, и обычно используется в бесконтактных платежных картах, билетах на общественный транспорт, системах управления библиотеками, смарт-картах и устройствах с поддержкой NFC.

Ультравысокая частота (UHF) RFID

UHF RFID работает в диапазоне от 300 МГц до 3 ГГц, хотя большинство коммерческих RFID систем используют частоты между 860 МГц и 960 МГц. Пассивные системы UHF RFID, как правило, обеспечивают дальность чтения от 3 до 12 метров, тогда как специализированные системы могут достигать еще больших расстояний. UHF RFID предлагает высокие скорости чтения и может идентифицировать сотни меток за считанные секунды, что делает его широко используемым в управлении складом, отслеживании запасов в розничной торговле, логистике, операциях в цепочке поставок и управлении активами.

Экстремально высокая частота (EHF) RFID

EHF RFID, часто называемый микроволновым RFID, работает выше 3 ГГц, при этом распространенные реализации RFID используют микроволновые частоты 2,45 ГГц и 5,8 ГГц. Эти системы могут поддерживать дальности чтения до 10 метров или более и обеспечивают очень высокие скорости передачи данных. EHF RFID обычно используется в системах электронного сбора платы, мониторинге транспортных средств, промышленной автоматизации, отслеживании контейнеров и специализированных системах локализации в реальном времени. Однако микроволновые сигналы более чувствительны к препятствиям, влаге и внешним помехам, чем технологии RFID с более низкими частотами.

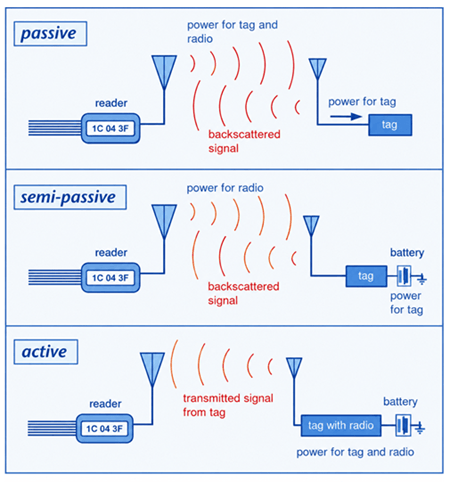

Активные RFID против Пассивные RFID против Полупассивные RFID

RFID системы также можно классифицировать в зависимости от того, как питается метка. Пассивные RFID метки не содержат батареи и получают энергию от радиосигнала считывателя. Они недорогие, компактные и обычно используются для отслеживания запасов и активов. Активные RFID метки содержат внутреннюю батарею, которая постоянно питает метку, позволяя увеличивать дальности чтения и отслеживать высокоценные активы в реальном времени. Полупассивные RFID метки, также называемые метками с батарейным вспомогательным питанием, используют батарею для питания микросхемы, полагаясь на сигнал считывателя для связи. Они обеспечивают лучшую производительность и чувствительность, чем пассивные метки, при этом потребляя меньше энергии, чем активные метки.

Ключевые характеристики и технические спецификации RFID

Рабочая частота

Рабочая частота определяет, как RFID метки и считыватели общаются. RFID системы обычно классифицируются как LF (125–134,2 кГц), HF (13,56 МГц) и UHF (860–960 МГц). Более высокие частоты, как правило, обеспечивают более быструю передачу данных и большие расстояния чтения, в то время как более низкие частоты обеспечивают лучшую производительность вблизи металлов и жидкостей.

Дальность чтения

Дальность чтения относится к максимальному расстоянию, на котором RFID считыватель может успешно общаться с меткой. Фактический диапазон зависит от частоты RFID, конструкции метки, мощности считывателя, типа антенны и окружающей среды. LF RFID обычно работает в пределах нескольких сантиметров, HF RFID может достигать около 1 метра, а UHF RFID может работать на расстоянии нескольких метров.

Вместимость хранения данных

RFID метки содержат память, которая хранит данные идентификации и другую информацию. Вместимость памяти варьируется в зависимости от типа метки, от простых меток, которые хранят только уникальный идентификатор, до продвинутых меток, способных хранить подробности о продукте, записи о техническом обслуживании и данные датчиков.

Скорость передачи данных

Скорость передачи данных указывает, насколько быстро информация может быть обменяться между RFID меткой и считывателем. RFID системы с более высокими частотами, как правило, поддерживают более быструю связь и могут одновременно считывать несколько меток, что особенно полезно в управлении запасами и логистических операциях.

Типы меток и источник питания

RFID системы используют пассивные, активные и полупассивные метки. Пассивные метки работают без батареи и получают питание от сигнала считывателя. Активные метки используют внутреннюю батарею для достижения больших расстояний чтения, а полупассивные метки сочетают работу с батареей с коммуникацией на основе сигнала считывателя.

Устойчивость к окружающей среде

Многие RFID метки разработаны для работы в сложных условиях. В зависимости от конструкции и корпуса RFID метки могут противостоять влаге, пыли, вибрации, химическим веществам и экстремальным температурам. Специализированные промышленные метки доступны для наружных, медицинских и производственных приложений.

Возможность противодействия столкновениям

Технология предотвращения столкновений позволяет считывателю RFID идентифицировать несколько меток в одной зоне считывания без помех от сигнала. Эта функция значительно повышает эффективность на складах, в розничных магазинах и в системах цепочки поставок, где необходимо быстро сканировать большое количество отмеченных товаров.

Признанные стандарты RFID

Соблюдение признанных стандартов позволяет системам RFID работать последовательно в различных отраслях и регионах.

• ISO 18000 Серия – Международные стандарты, определяющие протоколы воздушного интерфейса для различных диапазонов частот RFID, включая LF, HF и UHF RFID системы.

• ISO 14443 – Для краткосрочных бесконтактных смарт-карт и систем идентификации, обычно используемых в платежных картах, контроле доступа и общественном транспорте.

• ISO 15693 – Стандарт для карт близости, который поддерживает большие расстояния считывания, чем ISO 14443, и широко используется в отслеживании активов, библиотеках и управлении запасами.

• EPC Gen2 (EPCglobal Class 1 Gen 2) – Определяет, как метки RFID и считыватели общаются, и поддерживает быстрое многометочное считывание в приложениях цепочки поставок и розничной торговли.

• GS1 EPC Standards – Стандарты, разработанные GS1, которые позволяют уникально идентифицировать продукты и отслеживать их по всей мировой цепочке поставок с использованием Электронных кодов продукта (EPC).

• ISO/IEC 29167 – Семейство стандартов безопасности RFID, которые добавляют функции аутентификации и криптографии для улучшения защиты данных и предотвращения несанкционированного доступа.

• NFC Standards (ISO 18092 and ISO 21481) – Стандарты, используемые для связи на близком расстоянии (NFC). Обеспечивают безопасную бесконтактную коммуникацию для мобильных платежей, смарт-устройств и обмена данными.

• RAIN RFID Standards – Отраслевые стандарты на основе технологии UHF RFID, которые поддерживают идентификацию на уровне предметов, видимость запасов и отслеживание активов в реальном времени в крупных операциях.

Преимущества и ограничения технологии RFID

Преимущества	Ограничения
Не требует прямой видимости для сканирования.	Более высокая стоимость внедрения по сравнению с системами штрих-кодов.
Может считывать несколько меток одновременно.	Производительность может быть затруднена металлическими поверхностями и жидкостями.
Обеспечивает быструю и автоматизированную сбор данных.	Активные метки RFID требуют обслуживания батарей и их замены.
Поддерживает отслеживание активов и запасов в реальном времени.	Инфраструктура RFID может потребовать специализированные считыватели и программное обеспечение.
Уменьшает ручной труд и человеческие ошибки.	Неавторизованное считывание может вызвать проблемы с конфиденциальностью или безопасностью, если не защищено должным образом.
Обеспечивает точное управление запасами и активами.	Радиус считывания и производительность могут варьироваться в зависимости от частоты и окружающей среды.
Метки могут хранить больше данных, чем традиционные штрих-коды.	Настройка и интеграция системы могут быть сложными для крупных развертываний.
Метки RFID могут быть прочными и работать в суровых условиях.	Некоторые метки RFID стоят дороже, чем печатные этикетки с штрих-кодами.
Улучшает видимость цепочки поставок и операционную эффективность.	Регуляторные требования к частоте могут различаться в разных странах.
Поддерживает бесконтактную идентификацию и отслеживание.	Первоначальные затраты на развертывание могут быть значительными для малого бизнеса.

RFID против других технологий идентификации

RFID против штрих-кода

Системы RFID и штрих-код работают по-разному. Штрих-код должен быть считан с помощью света, поэтому сканер нуждается в четкой видимости напечатанной этикетки. RFID использует радиоволны, поэтому метка может быть считана без прямого визуального контакта. RFID также может считывать несколько меток одновременно, в то время как сканирование штрих-кодов обычно считывает одну этикетку за раз. Однако системы штрих-кодов дешевле и проще в установке, что делает их подходящими для базовой маркировки продуктов и на кассе в розничной торговле.

RFID против QR-кода

QR-коды требуют камеры или сканера для захвата напечатанного кода. Это означает, что QR-код должен быть видимым и достаточно чистым для сканирования. Метки RFID не нужно делать видимыми, потому что они общаются через радиосигналы. RFID лучше подходит для автоматизированного отслеживания, управления запасами и операций на складе. QR-коды лучше подходят для недорогих использованиях, таких как информация о продукте, ссылки на веб-сайты, мобильные платежи и взаимодействие с клиентами.

RFID против NFC

NFC — это тип беспроводной связи на малых расстояниях, основанный на технологии RFID высокой частоты. Как RFID, так и NFC могут передавать данные без физического контакта, но NFC обычно работает только на очень коротком расстоянии, часто в несколько сантиметров. RFID может работать на коротких или длинных расстояниях в зависимости от частоты и типа метки. RFID обычно используется для отслеживания инвентаря, логистики, контроля доступа и управления активами. NFC чаще встречается в мобильных платежах, смарт-картах, билетах и аутентификации на основе смартфонов.

RFID против систем отслеживания Bluetooth

RFID часто используется для идентификации предметов на конкретных контрольных точках, таких как двери складов, полки для хранения или кассовые зоны. Пассивные RFID-метки не требуют батарей, что делает их практичными для отслеживания большого количества предметов. Системы отслеживания Bluetooth используют устройства с батарейным питанием и лучше подходят для отслеживания местоположения в режиме реального времени на больших расстояниях. Однако метки Bluetooth обычно стоят дороже и требуют обслуживания батареи.

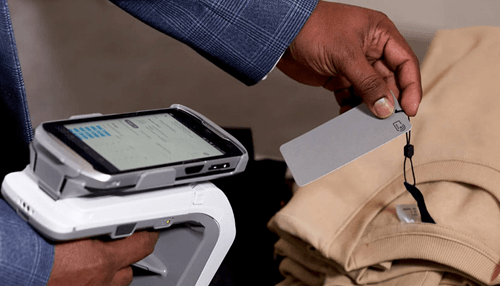

Общие примеры использования RFID

Технология RFID используется в различных отраслях для автоматизации идентификации, повышения видимости и сокращения ручных процессов.

Управление инвентарем

RFID помогает предприятиям поддерживать точные записи о запасах, автоматически идентифицируя продукты, хранящиеся на складах, в распределительных центрах и торговых точках. Несколько предметов могут быть отсканированы одновременно, что сокращает ручной подсчет и повышает видимость запасов.

Отслеживание активов

Организации используют RFID для мониторинга ценных активов, таких как компьютеры, инструменты, машины, лабораторное оборудование и офисная мебель. RFID помогает быстро находить активы, предотвращать их потерю и упрощать аудит оборудования.

Цепочка поставок и логистика

RFID обеспечивает видимость на всем пути движения товаров от производителей к дистрибьюторам и ритейлерам. Компании могут отслеживать отправления, проверять доставки и повышать операционную эффективность, отслеживая продукты на различных стадиях цепочки поставок.

Управление розничной торговлей

Розничные магазины используют RFID для повышения доступности продукции, поддержки систем самообслуживания, сокращения краж и упрощения пополнения запасов. RFID также помогает ритейлерам понимать движение товаров внутри магазинов.

Контроль доступа и безопасность

RFID-карты, значки и брелоки обычно используются для контроля доступа в офисы, здания, парковки иRestricted facilities. Технология обеспечивает быструю и удобную аутентификацию пользователей без необходимости в физических ключах.

Бесконтактные платежи

Технология RFID широко используется в бесконтактных платежных картах и электронных системах проезда. Пользователи могут быстро завершить транзакции, приблизив карту или устройство к совместимому считывателю.

Управление здравоохранением и медициной

Больницы используют RFID для идентификации пациентов, управления медицинским оборудованием, отслеживания медикаментов и мониторинга хирургических инструментов. Это помогает улучшить безопасность пациентов и снижает риск потери активов.

Идентификация животных и скота

RFID-метки используются для идентификации домашних животных, крупного рогатого скота, овец и другого скота. Технология помогает отслеживать собственность, записи о вакцинации, родословную и передвижение животных.

Электронный сбор платы за проезд

Многие транспортные системы используют RFID для автоматического сбора платы за проезд. Транспортные средства, оснащенные RFID-метками, могут проходить через платные участки без остановки, улучшая движение и снижая нагрузку.

Управление библиотеками и документами

Библиотеки и архивы используют RFID для управления книгами, файлами и документами. RFID упрощает процесс заимствования, возврата, проверки инвентаря и мониторинга против кражи.

Производственный контроль и управление производством

Производители используют RFID для отслеживания материалов, компонентов и продуктов в процессе производства. Это улучшает отслеживаемость, контроль качества и управление рабочими процессами.

Отслеживание багажа в аэропортах

Аэропорты и авиакомпании используют RFID для идентификации и маршрутизации багажа на протяжении всего процесса обработки. Это улучшает точность отслеживания и помогает сократить потерю или задержку багажа.

Факторы, влияющие на производительность RFID

На производительность RFID могут влиять несколько факторов.

Металлические предметы и жидкости могут мешать радио сигналам, снижая точность считывания и диапазон.

Правильное размещение метки также важно, так как метки, установленные слишком близко к металлическим поверхностям или неправильно расположенные, могут быть трудно обнаружить.

Выходная мощность ридера и конструкция антенны влияют на расстояние считывания и зону покрытия. Более высокая мощность и правильно расположенные антенны обычно обеспечивают лучшую производительность.

Экологические условия , такие как экстремальные температуры, влажность, пыль и электромагнитные помехи, также могут влиять на надежность RFID.

Соображения по безопасности и конфиденциальности RFID

Системы RFID могут повысить эффективность и автоматизацию, но они также вводят проблемы безопасности и конфиденциальности. Поскольку метки RFID общаются беспроводным образом, несанкционированные считыватели могут попытаться получить доступ к информации метки, если не приняты соответствующие меры безопасности.

Чтобы уменьшить риски безопасности, многие системы RFID используют аутентификацию, шифрование, защиту паролем и механизмы контроля доступа. Эти функции помогают предотвратить несанкционированное считывание, изменение данных и клонирование меток RFID.

Конфиденциальность является еще одним важным аспектом, особенно когда RFID используется для личной идентификации, карт доступа, платежных систем или потребительских товаров. Организации должны обеспечить сбор, хранение и использование данных RFID в соответствии с действующими законами о конфиденциальности и политиками безопасности.

Регулярный мониторинг системы, безопасное управление базами данных и правильная конфигурация считывателей могут дополнительно улучшить безопасность RFID и помочь защитить конфиденциальную информацию от несанкционированного доступа.

Будущие тенденции в технологии RFID

Технология RFID становится более продвинутой, доступной и широко используемой в различных отраслях. Одной из основных тенденций является ее интеграция с платформами IoT, что позволяет отслеживать и контролировать активы и запасы в режиме реального времени. RFID также объединяется с ИИ и аналитикой данных для улучшения прогнозирования, автоматизации и операционной эффективности. В то же время более новые метки RFID становятся меньше, более долговечными и лучше подходящими для сложных условий. С улучшением технологий безопасности и снижением затрат ожидается, что RFID сыграет более важную роль в умных фабриках, умных складах, системах здравоохранения и других связанных средах.

Часто задаваемые вопросы [FAQ]

1. Как выбрать правильную частоту RFID для конкретного приложения?

Выбор зависит от требуемого диапазона считывания, рабочей среды и приложения. LF RFID хорошо работает вблизи металлов и жидкостей, HF RFID обычно используется для NFC и смарт-карт, в то время как UHF RFID предпочтителен для отслеживания запасов и логистики благодаря более длинному диапазону считывания и более быстрой скорости считывания.

2. Почему системы RFID могут считывать несколько меток одновременно, в то время как штрих-коды не могут?

RFID использует технологию антиколлизии, которая позволяет считывателю взаимодействовать с несколькими метками в пределах своего поля считывания одновременно. Системы с штрих-кодами, как правило, требуют, чтобы каждый код сканировался индивидуально.

3. Какие факторы следует учитывать при выборе метки RFID?

Важные факторы включают рабочую частоту, диапазон считывания, объем памяти, устойчивость к окружающей среде, размер метки, поверхность монтажа и требуется ли пассивная, активная или полуактивная метка.

4. Может ли RFID работать через упаковочные материалы и контейнеры?

Да. Сигналы RFID могут проходить через многие неметаллические материалы, такие как картон, пластик, бумага и ткань. Однако металлические объекты и жидкости могут снижать производительность и могут требовать специализированные метки RFID.

5. Как RFID улучшает точность учета запасов по сравнению с ручным учетом?

RFID позволяет идентифицировать товары автоматически и оптом без прямого сканирования. Это снижает вероятность человеческой ошибки, ускоряет подсчет запасов и предоставляет более точные записи о запасах.

6. В чем разница между памятью метки и информацией базы данных в системе RFID?

Метка RFID обычно хранит уникальный идентификатор и ограниченные данные. Подробная информация, такая как описания товаров, записи о праве собственности и история транзакций, обычно хранится в связанной базе данных.

7. Можно ли интегрировать системы RFID с существующим бизнес-программным обеспечением?

Да. Многие решения RFID могут быть интегрированы с системами управления запасами, системами управления складами (WMS), программным обеспечением планирования ресурсов предприятия (ERP) и облачными платформами для автоматизированной обработки данных.

8. Как долго обычно служат метки RFID?

Пассивные метки RFID часто могут служить много лет, поскольку не содержат батареи. Активные метки RFID имеют ограниченный срок службы, который зависит от емкости батареи, частоты использования и условий эксплуатации.

9. Что происходит, если несколько считывателей RFID работают в одной области?

Если не настроены должным образом, может произойти вмешательство считывателей. Современные системы RFID используют управление частотой, методы синхронизации и техники координации считывателей для минимизации вмешательства и поддержания надежной работы.

10. Подходит ли RFID для малого бизнеса или только для крупных предприятий?

RFID может принести пользу бизнесу любого размера. Хотя крупные организации часто разворачивают системы RFID крупного масштаба, мелкие предприятия также могут использовать RFID для управления запасами, отслеживания активов, контроля доступа и автоматизации рабочего процесса по мере снижения затрат на технологии.
