Как выбрать правильный PMIC для стабилизации напряжения для вашего проекта

Выбор правильного PMIC для стабилизации напряжения — это важный шаг в проектировании надежных и эффективных электронных систем. PMIC (интегральная схема управления питанием) помогает регулировать и распределять электрическую энергию, поддерживая стабильные выходные напряжения даже при изменении входного напряжения или условий нагрузки. PMIC для стабилизации напряжения могут содержать различные типы стабилизаторов, включая линейные стабилизаторы, такие как LDO, и импульсные стабилизаторы, такие как buck, boost и buck-boost преобразователи. В следующих разделах мы рассмотрим ключевые факторы, которые следует оценить перед выбором PMIC для вашего проекта.

Каталог

Понимание требований к питанию вашей системы

Каждое электронное устройство имеет уникальные требования к напряжению, току и распределению энергии, которые напрямую влияют на выбор PMIC. Выявив электрические требования вашего проекта на ранней стадии разработки, вы сможете сузить подходящие варианты PMIC и избежать дорогостоящих перестроек в дальнейшем.

Диапазон входного напряжения

Диапазон входного напряжения определяет минимальное и максимальное напряжение, которое будет подаваться на устройство. Источник питания может поступать от батареи, USB-соединения, блока питания AC-DC, автомобильной системы или другого регулируемого источника. Выбранный PMIC должен поддерживать весь рабочий диапазон напряжения, включая любые колебания напряжения, которые могут возникнуть в процессе нормальной работы. Если входное напряжение выходит за пределы поддерживаемого диапазона PMIC, система может стать нестабильной или не работать правильно.

Требуемые выходные напряжения

Различные компоненты в системе часто требуют разных рабочих напряжений. Например, микроконтроллер может требовать 3,3 В, запоминающие устройства могут требовать 1,8 В, а датчики могут работать при 5 В. Перед выбором PMIC важно определить все необходимые выходные напряжения и выяснить, может ли PMIC генерировать их напрямую. Многие PMIC предоставляют несколько выходных каналов с настраиваемыми параметрами напряжения, позволяя одному устройству одновременно питать несколько блоков схемы. Соответствие возможностей выхода PMIC требованиям напряжения системы упрощает проектирование и снижает количество компонентов.

Требования к выходному току

В дополнение к требованиям к напряжению каждая силовая линия должна иметь возможность обеспечить достаточный ток для подключенных компонентов. Токовая потребность процессоров, беспроводных модулей, дисплеев, моторов и других нагрузок может значительно варьироваться в зависимости от условий работы. При выборе PMIC рассчитайте максимальный ток, необходимый для каждой силовой линии, и добавьте соответствующий запас безопасности для пусковых скачков и будущего расширения. PMIC, который не может обеспечить адекватный ток, может испытывать падения напряжения, перегрев, снижение эффективности или неожиданные отключения в условиях пиковых нагрузок.

Количество необходимых силовых линий

Многие современные электронные системы требуют нескольких источников питания для поддержки различных компонентов и рабочих напряжений. Например, проект на основе процессора может требовать отдельные источники для ядра ЦП, памяти, цепей ввода/вывода и аналоговых секций. Понимание количества необходимых источников питания помогает определить, будет ли лучше использовать регулятор с одним выходом, многовыходный PMIC или комбинацию решений для управления питанием.

Выберите правильную архитектуру PMIC

После определения требований к питанию вашей системы следующим шагом является выбор наиболее подходящей архитектуры PMIC. Разные архитектуры PMIC предназначены для решения различных задач преобразования энергии.

Когда использовать Buck PMIC

Buck PMIC предназначен для снижения более высокого входного напряжения до более низкого выходного напряжения. Эта архитектура обычно используется, когда напряжение источника питания постоянно выше напряжения, требуемого нагрузкой. Например, система, работающая от источника 12 В, может требовать регулируемых выходов 5 В, 3,3 В или 1,8 В для процессоров, устройств памяти и периферийных устройств. Регуляторы Buck имеют высокую эффективность, так как они преобразуют энергию с помощью переключения, а не рассеивания избыточной энергии в виде тепла. Они часто являются предпочтительным выбором для встроенных систем, промышленных контроллеров, коммуникационного оборудования и электроники, работающей от батарей, которые требуют эффективного понижающего преобразования напряжения.

Когда использовать Boost PMIC

Boost PMIC используется, когда требуемое выходное напряжение выше доступного входного напряжения. Эта ситуация распространена в устройствах на батарейках, где напряжение одноклеточной батареи может быть ниже рабочего напряжения определенных компонентов. Например, устройство, питающееся от литий-ионной батареи 3,7 В, может требовать стабильного выхода 5 В для периферийных устройств, работающих от USB, или модулей дисплеев. Регулятор boost позволяет системе поддерживать требуемое напряжение даже при разрядке батареи. Он часто встречается в портативной электронике, светодиодных системах освещения, беспроводных устройствах и приложениях по сбору энергии.

Когда использовать Buck-Boost PMIC

Buck-boost PMIC полезен, когда входное напряжение может быть как выше, так и ниже желаемого выходного напряжения в процессе нормальной работы. Эта архитектура автоматически переключается между понижающим и повышающим режимами для поддержания стабильного выхода. Общим примером является устройство на батарейках, где напряжение батареи значительно изменяется в течение цикла разрядки. Поскольку входное напряжение может иногда превышать целевое напряжение, а иногда быть ниже его, регулятор buck-boost обеспечивает постоянную производительность в пределах всего рабочего диапазона. Это делает его популярным выбором для портативных продуктов, IoT-устройств, медицинского оборудования и систем, работающих от перезаряжаемых батарей.

Когда PMIC на основе LDO является лучшим выбором

PMIC на основе LDO может быть лучшим выбором, когда низкий уровень шума, простота конструкции и быстрая реакция важнее, чем максимальная эффективность. В отличие от переключающих регуляторов, LDO регулируют напряжение, рассекая избыточную энергию в виде тепла, что делает их менее эффективными при большом напряжении между входом и выходом. Тем не менее, они генерируют очень мало электрического шума и требуют меньше внешних компонентов. PMIC на основе LDO обычно используются в чувствительных аналоговых цепях, RF-модулях, прецизионных датчиках, аудиооборудовании и измерительных системах, где чистое и стабильное питание критично для производительности.

PMIC с одним выходом против многовыходных PMIC

Выбор между PMIC с одним выходом и многовыходным PMIC зависит от сложности системы. PMIC с одним выходом подходят для простых схем, которые требуют только одного регулируемого источника питания. Их чаще проще реализовать и они могут предложить более низкую стоимость для базовых приложений. Многовыходные PMIC, с другой стороны, интегрируют несколько регуляторов в одном устройстве и могут одновременно генерировать несколько напряжений. Этот подход снижает количество компонентов, экономит место на печатной плате и упрощает последовательность питания для систем, содержащих процессоры, устройства памяти, модули связи и другие компоненты, требующие различных напряжений питания. Для сложных электронных систем многовыходный PMIC часто обеспечивает более эффективное и упрощенное решение для управления питанием.

Оцените основные характеристики PMIC

• Диапазон входного напряжения – Минимальное и максимальное напряжение, которое можно подать на PMIC.

• Диапазон выходного напряжения – Выходные напряжения, которые PMIC может генерировать для нагрузки.

• Возможности выходного тока – Максимальный ток, который может обеспечить каждый выходной источник.

• Количество выходных источников – Количество регулируемых выходов, доступных внутри PMIC.

• Эффективность преобразования – Измеряет, насколько эффективно PMIC преобразует входную мощность в используемую выходную мощность. Более высокая эффективность снижает потери энергии и выделение тепла, что особенно важно в устройствах, работающих от батарей.

• Ожидаемый ток – Количество тока, потребляемого PMIC при работе с малой или без нагрузки. Меньший ожидаемый ток помогает продлить срок службы батареи в приложениях с низким потреблением энергии и в режиме ожидания.

• Частота переключения – Рабочая частота регулятора переключения. Более высокие частоты могут уменьшить размер внешних компонентов, в то время как более низкие частоты могут улучшить эффективность и снизить потери при переключении.

• Регулирование нагрузки и линии – Указывает, насколько хорошо PMIC поддерживает стабильное выходное напряжение при изменении тока нагрузки или входного напряжения. Хорошее регулирование помогает обеспечить надежную работу системы.

• Точность выходного напряжения – Описывает, насколько близко фактическое выходное напряжение соответствует заданному целевому напряжению. Более высокая точность важна для процессоров, памяти и прецизионной электроники.

• Термальная производительность – Относится к способности PMIC управлять и рассеивать тепло во время работы. Хорошая термальная производительность улучшает надежность и снижает риск перегрева.

• Защитные функции – Встроенные защитные механизмы, такие как защита от перегрузки по току, защита от перенапряжения, блокировка при недонапряжении, термическое выключение и защита от короткого замыкания, помогают защитить как PMIC, так и подключенные компоненты от повреждений.

• Возможности последовательности питания – Управляет порядком включения и выключения нескольких источников питания, что важно для процессоров, FPGA и сложных цифровых систем.

• Интерфейс связи – Интерфейсы, такие как I²C, SPI или PMBus, позволяют производить настройку напряжения, мониторинг системы и отчетность о сбоях.

• Размер упаковки и след на печатной плате – Определяет количество места на плате, необходимое для установки, и влияет на тепловое управление и гибкость размещения.

• Диапазон рабочих температур – Указывает условия окружающей среды, при которых PMIC может надежно работать, особенно в промышленности и автомобильной области.

Соответствие PMIC вашему приложению

Лучший PMIC не всегда тот, у которого самые высокие технические характеристики, а тот, который лучше всего соответствует требованиям предполагаемого приложения. У разных систем разные требования к энергии, условиям работы и приоритетам производительности. Например, устройства IoT и батарейные изделия часто отдавают предпочтение низкому потреблению энергии и долгому сроку службы батареи, в то время как системы на базе процессоров могут требовать нескольких источников питания, последовательности питания и высокой токовой способности. Промышленные и автомобильные приложения обычно требуют широких диапазонов входного напряжения, улучшенных защитных функций и надежной работы в тяжелых условиях. Учитывая специфические потребности приложения, проектировщики могут выбрать PMIC, который обеспечит правильный баланс производительности, эффективности, стоимости и надежности.

Примеры:

• Носимые устройства и датчики IoT – Часто используют PMIC с низким ожидаемым током и интегрированным управлением батареей для максимизации времени работы от небольших батарей.

• Смартфоны и планшеты – Обычно требуют PMIC с несколькими выходами, которые обеспечивают несколько напряжений для процессоров, памяти, дисплеев, камер и беспроводных модулей.

• Встраиваемые системы Linux – Обычно используют PMIC с последовательностью питания, мониторингом напряжения и несколькими понижающими и LDO-регуляторами для поддержки процессоров приложений и периферийных устройств.

• Промышленное контрольное оборудование – Выигрывает от PMIC, которые предлагают широкий диапазон входных напряжений, сильные защитные функции и надежную работу при непрерывном использовании.

• Автомобильная электроника – Требуют PMIC автомобильного класса с усиленной защитой от перегрузок по напряжению, сбросов нагрузки и экстремальных температур.

• Медицинские и портативные инструменты – Часто отдают предпочтение высокой эффективности, низкому уровню шума и стабильному регулированию напряжения, чтобы обеспечить точные измерения и продлить срок службы батареи.

Важные проектные характеристики, часто упускаемые из виду

• Мониторинг состояния питания – Сигнал о состоянии питания сообщает системе, когда напряжение стабильно и готово к использованию. Это помогает процессору или контроллеру запускаться только после того, как требуемые источники находятся в правильном диапазоне.

• Управление включением и выключением – Управляемое включение и выключение помогает управлять тем, как PMIC включает или отключает линии во время переходов питания. Это может снизить превышение напряжения, ограничить пусковой ток и предотвратить нестабильное поведение системы.

• Динамическое регулирование напряжения – Динамическое регулирование напряжения позволяет PMIC регулировать выходное напряжение в зависимости от загрузки системы. Это помогает снизить потребление энергии, когда полная производительность не требуется.

• Отчетность об ошибках и мониторинг состояния – Некоторые PMIC могут сообщать о неисправностях, таких как перегрев, недовольтаж или сбой источников питания. Это помогает системе рано выявлять проблемы и реагировать безопасно.

• Функции сброса и пробуждения – Контакты сброса и пробуждения помогают контролировать восстановление системы, режим ожидания и поведение при включении питания. Эти функции полезны в встроенных системах, которые требуют надежного запуска и работы в режиме низкого потребления энергии.

Популярные семейства PMIC для регулирования напряжения

Рынок PMIC включает множество семейств устройств, разработанных для различных требований управления питанием. Некоторые PMIC сосредоточены на продуктах с питанием от батарей, в то время как другие оптимизированы для встроенных процессоров, промышленных систем, автомобильной электроники и платформы для вычислений. Следующие примеры представляют некоторые из самых широко используемых семейств PMIC для регулирования напряжения и демонстрируют, как различные производители интегрируют несколько регуляторов, функции управления и функции мониторинга в одно решение для управления питанием.

Серии TPS650xx и TPS659xx

Серии TPS650xx и TPS659xx представляют собой семейства PMIC с несколькими выходами, которые обычно используются в дизайне встроенных процессоров и цифровых систем. Эти PMIC объединяют ключевые регуляторы, LDO-регуляторы, элементы управления включением, функции сброса и функции мониторинга энергии в одном устройстве. Они полезны, когда системе требуется несколько стабильных выходов напряжения для ядра процессора, памяти, I/O и периферийных цепей.

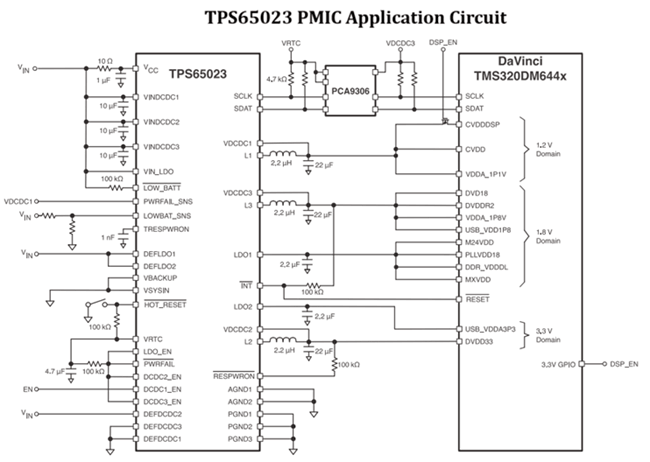

Типовая схема приложения TPS65023 демонстрирует, как этот PMIC может обеспечивать несколько регулируемых выходов для системы на базе процессора. На диаграмме TPS65023 предоставляет отдельные источники питания для различных областей напряжения, включая ядро, 1.8 В и 3.3 В. Он также включает внешние индуктивности, конденсаторы, контакты включения, управление сбросом и линии связи I²C. Это делает его хорошим примером того, как семейство TPS650xx поддерживает компактное и организованное управление питанием в встроенных применениях.

Серия MAX776xx

Серия MAX776xx от Analog Devices обычно используется в компактных устройствах на батарейках, таких как носимые устройства, IoT-датчики, портативные медицинские устройства и умные аксессуары. Популярные устройства в этой серии включают MAX77620, MAX77650, MAX77651, MAX77654, MAX77658 и MAX77686. Эти PMIC интегрируют регуляцию питания, зарядку батареи, мониторинг системы и функции управления в компактный корпус, что помогает уменьшить площадь печатной платы и упростить проектирование источников питания.

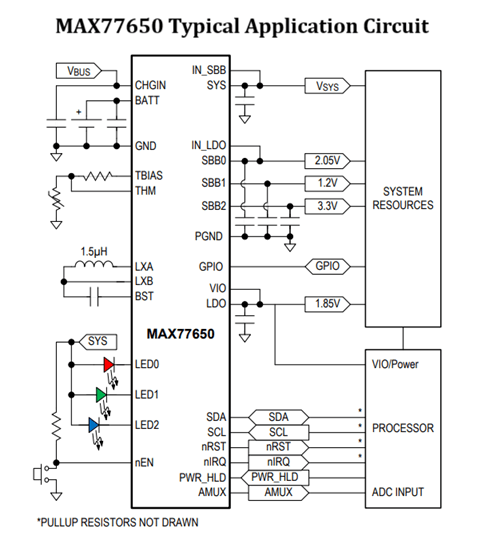

Типовая схема приложения MAX77650 показывает Li-ion батарею и вход USB, подключенные к PMIC для зарядки и питания системы. Она включает SIMO buck-boost регулятор, выход LDO, подключения драйвера LED, GPIO, сигналы сброса и линии связи I²C для управления процессором. Это делает MAX77650 хорошим примером высокоинтегрированного PMIC, оптимизированного для небольших устройств, которым требуется эффективное управление батареей, низкое потребление энергии и несколько регулируемых выходов.

Серии PF15xx и PF81xx

Серии PF15xx и PF81xx от NXP являются семействами PMIC, разработанными для встроенных приложений на основе процессоров и низкого потребления энергии. Популярные устройства в этих сериях включают PF1510, PF1550, PF3000, PF8100, PF8101 и PF8200. Эти PMIC обычно используются с процессорами NXP i.MX, IoT-устройствами, портативными системами, автомобильной электроникой и встроенными платформами Linux, которые требуют нескольких регулируемых выходов напряжения в компактном решении для управления питанием.

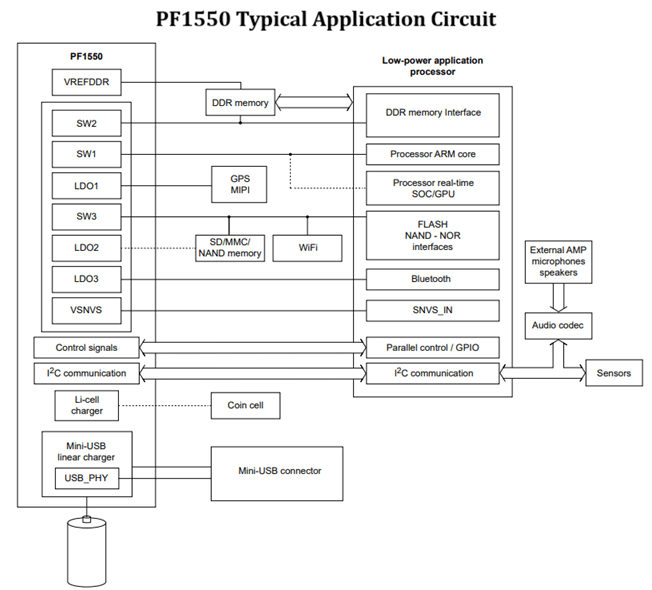

Типовая схема приложения PF1550 демонстрирует несколько выходов переключающего регулятора, регуляторы LDO, функции зарядки батареи и управляющие сигналы, подключенные к процессору приложения с низким потреблением энергии. Он также питает внешние блоки, такие как память DDR, флеш-память, Wi-Fi, Bluetooth, датчики, аудиосхемы и другие периферийные устройства. Это делает PF1550 хорошим примером PMIC, используемого для управления распределением энергии в компактных системах на основе процессоров.

Серия DA906x

Серия DA906x от Renesas разработана для продвинутых встроенных систем, которые требуют нескольких регулируемых источников питания и сложных функций управления питанием. Популярные устройства в этой семье включают DA9061, DA9062, DA9063 и DA9064. Эти PMIC интегрируют несколько непосредственно преобразователей, регуляторы LDO, схемы мониторинга, функции последовательности питания и интерфейсы связи, чтобы поддерживать процессоры, устройства памяти и периферийные компоненты в рамках одного решения для управления питанием.

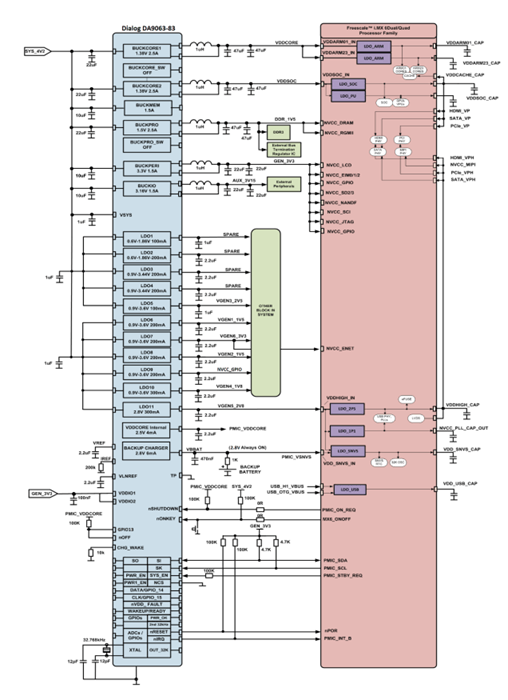

Диаграмма подключения питания примера DA9063 показывает несколько понижающих регуляторов и выходы LDO, обеспечивающие различные напряженные домены для процессора приложения и его вспомогательных компонентов. Схема также включает в себя последовательность питания, мониторинг напряжения, управляющие сигналы системы и интерфейсы связи для управления PMIC. Это делает DA9063 хорошим примером PMIC, используемого в встроенных вычислительных платформах, которые требуют надежного распределения энергии по нескольким шинам и продвинутого управления системой.

Серия STPMIC

Серия STPMIC от STMicroelectronics разработана для встроенных систем на основе процессоров, которым требуется несколько регулируемых линий питания и функции продвинутого управления питанием. Популярные устройства в этой серии включают STPMIC1, STPMIC1A, STPMIC1B и STPMIC25, которые обычно используются с микропроцессорами STM32 и встроенными платформами Linux. Эти PMIC интегрируют несколько понижающих преобразователей, регуляторов LDO, функции последовательности питания, мониторинг напряжения и интерфейсы связи в одном устройстве, что помогает сократить количество компонентов и упростить дизайн источника питания.

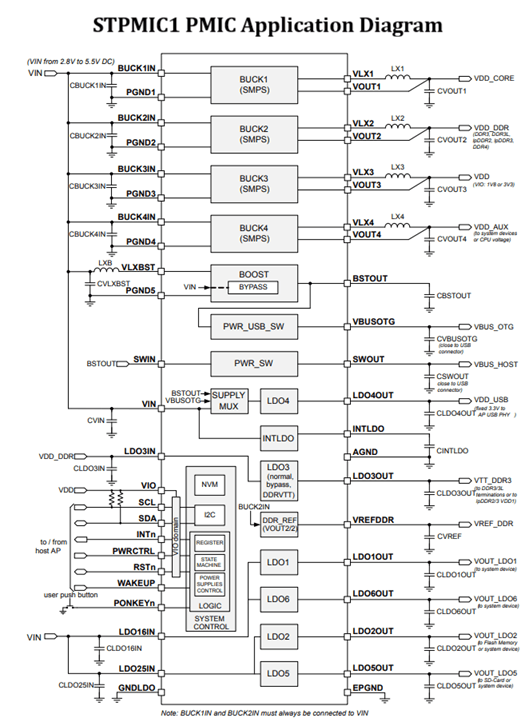

Диаграмма приложения STPMIC1 показывает, как PMIC генерирует несколько регулируемых выходов, используя четыре понижающих преобразователя и несколько регуляторов LDO. Эти выходы обеспечивают питание для ядер процессора, памяти DDR, USB подсистем, аналоговых цепей и периферийных устройств. Схема также включает в себя I²C связь, управление сбросом, функции пробуждения и функции мониторинга системы. Это делает серию STPMIC хорошим примером высокоинтегрированной семьи PMIC, используемой в промышленных контроллерах, IoT-шлюзах, встроенных системах Linux и других приложениях на основе процессоров, которым требуется надежное управление многими линиями питания.

Заключение

Не существует единого PMIC с регулятором напряжения, который подошел бы для каждого дизайна. Правильный выбор зависит от напряжения системы, тока, источника питания, тепловых ограничений и потребностей приложения. Тщательно проверив эти факторы, вы сможете выбрать PMIC, который повысит эффективность, сэкономит пространство на плате, поддержит стабильную работу и поможет предотвратить проблемы, связанные с питанием.

Часто задаваемые вопросы [FAQ]

1. Что произойдет, если выбрать PMIC с недостаточной емкостью тока?

PMIC, который не может обеспечить достаточный ток, может вызвать падения напряжения, нестабильность системы, перегрев, неожиданные сбросы или сбои при запуске. Обычно рекомендуется включать запас безопасности выше ожидаемого максимального тока нагрузки.

2. Почему последовательность питания важна для современных процессоров?

Многие процессоры, FPGA и устройства памяти требуют, чтобы их линии питания включались и выключались в определенном порядке. Неправильная последовательность может помешать нормальному запуску, вызвать порчу данных или даже повредить чувствительные компоненты со временем.

3. Как эффективность PMIC влияет на срок службы батареи?

Более высокая эффективность PMIC означает, что меньше энергии теряется в виде тепла, и больше энергии достигает нагрузки. В устройствах с батарейным питанием это может значительно продлить время работы между зарядками и уменьшить тепловые проблемы.

4. Может ли один PMIC заменить несколько автономных регуляторов напряжения?

В большинстве случаев да. PMIC с несколькими выходами могут интегрировать несколько понижающих преобразователей, LDO, функции мониторинга и защитные схемы в одно устройство, что уменьшает количество компонентов и упрощает проектировку печатных плат.

5. Когда следует выбирать PMIC с функцией понижения и повышения напряжения вместо понижающего регулятора?

PMIC с функцией понижения и повышения напряжения предпочтителен, когда входное напряжение может быть как выше, так и ниже желаемого выходного напряжения. Это часто встречается в системах с перезаряжаемыми батареями, когда напряжение батареи меняется во время зарядки и разрядки.

6. Почему некоторые PMIC включают интерфейсы связи, такие как I²C или SPI?

Эти интерфейсы позволяют программному обеспечению контролировать напряжения, обнаруживать неисправности, настраивать выходные параметры, управлять линиями питания и улучшать общее управление питанием системы без необходимости в аппаратных модификациях.

7. Как тепловые характеристики влияют на надежность PMIC?

Избыточное тепло может снизить эффективность, сократить срок службы компонентов и сработать защиту от теплового отключения. PMIC с хорошими тепловыми характеристиками помогает поддерживать стабильную работу под тяжелыми нагрузками и при высоких температурах окружающей среды.

8. Какие преимущества предоставляют PMIC с несколькими выходами в системах на основе процессоров?

PMIC с несколькими выходами могут обеспечить отдельные линии напряжения для ядер ЦП, памяти, цепей ввода/вывода и периферийных устройств, одновременно упрощая последовательность питания и уменьшая общий размер дизайна источника питания.
