Объяснение Q-фактора индуктора: формула, эффекты и применения

Индуктора являются важными компонентами в источниках питания, фильтрах, радиочастотных схемах и коммуникационных системах. Однако реальные индуктора не являются идеальными, потому что они имеют сопротивление, потери и паразитные эффекты, которые могут влиять на производительность схемы. В этой статье мы обсудим, что такое Q-фактор индуктора, почему он важен, как он влияет на производительность и как выбрать правильный индуктора на основе Q-фактора.

Каталог

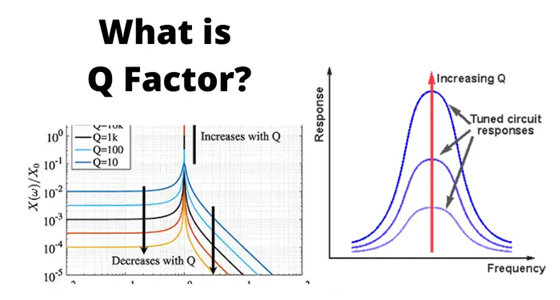

Что такое Q-фактор индуктора?

Качество фактора (Q-фактор) индуктора — это мера того, насколько эффективно индуктора хранит магнитную энергию по сравнению с энергией, теряемой в процессе работы. Это один из самых важных параметров, используемых для оценки производительности индуктора, особенно в радиочастотных схемах, резонансных сетях, фильтрах, генераторах и приложениях согласования импеданса.

Идеальный индуктора хранит энергию без каких-либо потерь. На практике каждый индуктора содержит сопротивление обмотки, потери в магнитном сердечнике и паразитные эффекты, которые преобразуют часть накопленной энергии в тепло. Q-фактор помогает количественно оценить эти потери.

Как определяется Q-фактор

Q-фактор определяется как отношение индуктивного реактивного сопротивления к эффективному последовательному сопротивлению на данной частоте.

Где:

• Q = Качество фактора

• XL = Индуктивное реактивное сопротивление

• f = Рабочая частота

• L = Индуктивность

• RESR = Эффективное последовательное сопротивление

Это уравнение показывает, что Q-фактор увеличивается, когда индуктивное реактивное сопротивление велико, и уменьшается, когда потери становятся значительными.

Пример расчета Q-фактора индуктора

Рассмотрим индуктора с:

• Индуктивность (L) = 10 мкГн

• Частота (f) = 10 МГц

• ESR = 2 Ом

Сначала рассчитайте индуктивное реактивное сопротивление:

X_L=2πfL

X_L=2π(10×10⁶)(10×10^-6)

X_L≈628 Ом

Затем рассчитайте Q-фактор:

Это указывает на очень высокий Q-индуктора, подходящий для радиочастотных и резонансных приложений.

Почему Q-фактор важен при выборе индуктора

Многие индуктора могут иметь одинаковое значение индуктивности, но демонстрировать очень различную производительность в реальных схемах. Q-фактор помогает вам оценить эффективность и характеристики потерь индуктора на конкретной рабочей частоте. Q-фактор помогает сравнивать характеристики потерь индуктора, работающих на одной и той же частоте. По этой причине Q-фактор часто рассматривается наряду с индуктивностью, допустимым током, сопротивлением постоянному току и частотой самосогласования при выборе индуктора.

Факторы, снижающие Q-фактор индуктора

Несколько механизмов потерь уменьшают Q-фактор практического индуктора.

Сопротивление обмотки постоянного тока (DCR)

Медная проволока, используемая для формирования обмотки, имеет конечное сопротивление, известное как сопротивление постоянному току (DCR). Когда ток проходит через обмотку, мощность рассеивается в виде тепла.

DCR зависит от:

• Диаметр проволоки

• Длина проволоки

• Количество витков

• Материал проводника

Обычно, большие диаметры проводов создают более низкое сопротивление и улучшают эффективность.

AWG	мΩ/фут	мΩ/м	AWG	мΩ/фут	мΩ/м	AWG	мΩ/фут	мΩ/м	AWG	мΩ/фут	мΩ/м
0	0.1	0.32	10	1	3.2	20	10	32	30	100	320
1	0.125	0.4	11	1.25	4	21	12.5	40	31	125	400
2	0.16	0.5	12	1.6	5	22	16	50	32	160	500
3	0.2	0.64	13	2	6.4	23	20	64	33	200	640
4	0.25	0.8	14	2.5	8	24	25	80	34	250	800
5	0.32	1	15	3.2	10	25	32	100	35	320	1000
6	0.4	1.25	16	4	12.5	26	40	125	36	400	1250
7	0.5	1.6	17	5	16	27	50	160	37	500	1600
8	0.64	2	18	6.4	20	28	64	200	38	640	2000
9	0.8	2.5	19	8	25	29	80	250	39	800	2500

Таблица: Приблизительное сопротивление медного провода может использоваться для сравнения сопротивления разных размеров проволоки AWG. Более толстые проводники имеют более низкое сопротивление и обычно способствуют более высокому Q-фактору.

Переменное сопротивление и эффект кожи

По мере увеличения частоты ток больше не распределяется равномерно по всему проводнику.

Вместо этого ток сосредоточивается вблизи поверхности проводника. Это явление известно как эффект кожи. Уменьшенная эффективная площадь проводника увеличивает переменное сопротивление и вызывает дополнительные потери энергии.

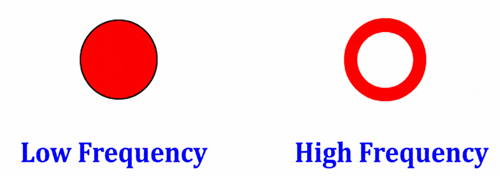

Площадь протекания тока в катушке проводника

На рисунке показано, как ток занимает почти всю поперечную площадь проводника на низких частотах, в то время как на более высоких частотах он сосредоточивается в тонком внешнем слое. Это снижение используемой площади проводника увеличивает сопротивление и снижает Q-фактор.

Эффект близости

В практических индукторах проводники расположены близко друг к другу. Магнитные поля, создаваемые соседними витками, заставляют ток сосредотачиваться в определённых областях провода.

Это явление называется эффектом близости.

На высоких частотах эффект близости может значительно увеличить переменное сопротивление и привести к большим потерям, чем эффект кожи сам по себе, особенно в многослойных обмотках и индукторах с высоким током.

Потери в сердечниках

Индукторы, использующие магнитные сердечники, испытывают дополнительные потери внутри сердечного материала.

Потери в сердечниках состоят главным образом из:

• Потеря на гистерезис

• Потеря на вихревые токи

Эти потери увеличиваются с частотой работы и плотностью магнитного потока.

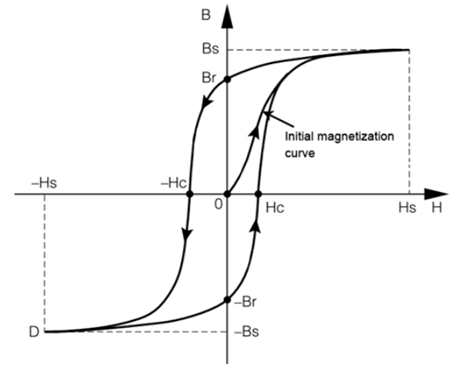

Кривая B-H мягкого феррита

Кривая B-H иллюстрирует магнитное поведение ферритовых материалов. Закрытая область гистерезисной петли представляет собой энергию, потерянную во время каждого цикла намагничивания. Более крупные области петель соответствуют большим потерям на гистерезис и более низкой производительности Q-фактора.

Паразитная ёмкость

Соседние витки обмотки разделены изоляцией, создавая небольшие непреднамеренные конденсаторы по всей структуре катушки.

Этот эффект известен как ёмкость между витками или паразитная ёмкость.

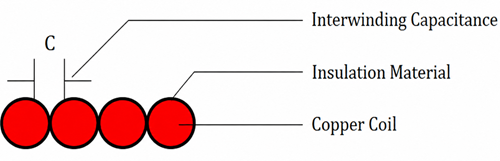

Ёмкость между витками катушки

Рисунок показывает, как изоляция между соседними витками формирует распределённую ёмкость. Хотя эта ёмкость не создаёт прямых резистивных потерь, она влияет на высокочастотную производительность и способствует частоте самовозбуждения индуктора (SRF).

Q-Фактор и накопление энергии

Q-фактор также может быть выражен как отношение между накопленной энергией и рассеянной энергией во время каждого цикла.

Эта дефиниция предоставляет физическую интерпретацию Q-фактора.

• Индуктора с высоким Q-фактором накапливают гораздо больше энергии, чем они теряют.

• Индуктора с низким Q-фактором рассеивают более крупный процент накопленной энергии в виде тепла.

Как Частота Влияет на Q-Фактор

Q-фактор не остается постоянным с изменением частоты.

Обычно:

• Q-фактор сначала увеличивается по мере роста индуктивного реактивного сопротивления.

• Пик значения Q достигается на определенной частоте.

• Q-фактор уменьшается на высоких частотах, поскольку активное сопротивление переменного тока, потери в сердечнике и паразитные эффекты становятся доминирующими.

По этой причине производители обычно указывают Q-фактор для конкретной тестовой частоты, а не предоставляют одно значение для всех условий эксплуатации.

Типичные значения Q-Фактора для обычных индуктивностей

Q-фактор значительно варьируется в зависимости от конструкции индуктора, материала сердечника и рабочей частоты.

Индактор Тип	Типичный диапазон Q
Пауэр индукторами	5–50
Ферритовые индуктора	20–150
Воздушные RF индуктора	50–300+
Высокочастотные RF индуктора	100–500+
Чип-индикаторы (SMD)	10–100

Как Качественный Фактор Индуктора Влияет на Эффективность Цепи

Качественный фактор, или Q-фактор, имеет прямое влияние на то, как индуктивность проявляет себя в цепи. Это особенно важно в фильтрах, резонансных схемах, RF системах, колебательных схемах и коммуникационном оборудовании, где важен контроль частоты.

Проще говоря, Q-фактор показывает, насколько избирательна и эффективна индуктивность на определенной частоте. Более высокое значение Q означает, что индуктивность имеет меньшие потери и может создавать более резкий частотный отклик. Более низкое значение Q означает, что индуктивность имеет большие потери и производит более широкий, менее избирательный отклик.

Q-фактор и полоса пропускания фильтра

В фильтровых схемах Q-фактор сильно влияет на полосу пропускания. Полоса пропускания — это диапазон частот, которые фильтр позволяет проходить.

Индуктивность с высоким Q создает узкую полосу пропускания. Это полезно, когда схема должна выбирать одну конкретную частоту и отвергать близкие нежелательные сигналы. Такой тип отклика распространен в RF фильтрах, радиоприемниках, системах беспроводной связи и настроенных цепях.

Индуктивность с низким Q создает более широкую полосу пропускания. Это может быть полезно, когда цепь должна пропускать более широкий диапазон частот, но также обеспечивает меньшую избирательность.

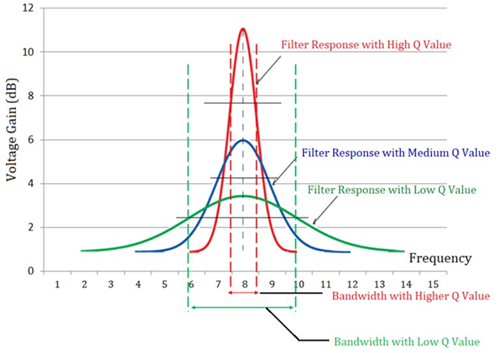

Ответ фильтра при различных значениях Q изображает, как Q-фактор изменяет форму отклика фильтра.

Красная кривая представляет собой высокое значение Q. У нее наивысший пик усиления и самая узкая полоса пропускания. Это означает, что фильтр очень избирателен и в основном пропускает сигналы, близкие к центральной частоте.

Синяя кривая представляет собой среднее значение Q. Она обеспечивает сбалансированный отклик с умеренным усилением и умеренной полосой пропускания.

Зеленая кривая представляет собой низкое значение Q. У нее более низкий пик и более широкая полоса пропускания. Это означает, что фильтр позволяет проходить более широкому диапазону частот, но менее эффективно выбирает одну точную частоту.

Высокий Q против Низкого Q Индуктивностей

Сравнительная точка	Индуктор с высоким Q	Индуктор с низким Q
Типичный диапазон Q-фактора	Обычно выше 50; RF виды могут достигать 100–300+	Обычно ниже 20; часто около 5–20
Главное поведение	Эффективно сохраняет энергию с низкими потерями	Имеет более высокие потери и более широкий отклик
Эквивалентное последовательное сопротивление	Низкое ESR	Высокое ESR
Потеря энергии	Низкая потеря энергии	Высокая потеря энергии
Генерация тепла	Низкий нагрев	Более высокий нагрев
Полоса пропускания	Узкая полоса пропускания	Широкая полоса пропускания
Частотная избирательность	Очень хорошая; лучше отделяет близкие частоты	Ниже; пропускает более широкий диапазон частот
Резонансный пик	Острый и высокий пик	Широкий и более низкий пик
Эффективность фильтра	Лучше всего подходит для узкопроходных и настроенных фильтров	Лучше подходит для широкополосных или не избирательных фильтров
Отказ сигнала вне полосы пропускания	Более сильное затухание нежелательных сигналов	Более слабое затухание нежелательных сигналов
Эффективность	Высокая эффективность на заданной частоте	Более низкая эффективность из-за большей потери энергии
Чувствительность к частоте	Более чувствительна к допуску, компоновке и смещению частоты	Менее чувствительна к точной настройке
Преимущество	Низкие потери, высокая избирательность, сильный резонансный усилитель, лучшая RF эффективность	Широкая полоса пропускания, более простая конструкция, часто более низкая стоимость, полезна в силовых цепях
Недостаток	Узкая полоса пропускания, более высокая стоимость, требует тщательной компоновки, не идеально подходит для широкополосных цепей	Большие потери, более низкое усиление, худшая избирательность, больше тепла
Типичные приложения	RF-фильтры, полосовые фильтры, генераторы, согласование антенн, радиоприемники, настроенные цепи, беспроводные системы	DC-DC преобразователи, дроссели питания, ЭМИ-фильтры, широкополосные цепи, индуктивности для хранения энергии
Лучше всего использовать, когда	Цепь нуждается в точной настройке, низких потерях и узкослойном управлении частотой	Цепь нуждается в более широкой полосе пропускания, мощности или общем фильтрации

Собственная резонансная частота и Q-фактор

Каждый практический индуктивный элемент содержит паразитную емкость между витками. Вместе с индуктивностью эта емкость создает естественную резонансную частоту, известную как собственная резонансная частота (SRF).

Когда рабочая частота приближается к SRF, Q-фактор обычно достигает своего максимального значения, а затем начинает быстро снижаться. Выше собственной резонансной частоты компонент ведет себя больше как конденсатор, чем как индуктивный элемент.

Для надежной работы цепи вы должны выбрать индуктивный элемент, чья SRF значительно выше предполагаемой рабочей частоты.

Как улучшить Q-фактор индуктивности

Несколько методов проектирования могут улучшить Q-фактор индуктивности:

- Используйте более толстые проводники для уменьшения постоянного сопротивления.

- Используйте материалы сердечника с низкими потерями.

- Уменьшите количество слоев обмотки.

- Минимизируйте потери от близости.

- Используйте многопроволочную проводку в высокочастотных приложениях.

- Работайте значительно ниже собственной резонансной частоты.

- Выбирайте индуктивные элементы с низкими спецификациями ESR.

Улучшение Q-фактора может повысить эффективность, снизить нагрев и улучшить общую производительность цепи.

Применения индуктивных элементов с высоким Q в реальном мире

RF-фильтры и коммуникационные системы

Индуктивные элементы с высоким Q обычно используются в RF-фильтрах для беспроводных систем связи. Эти фильтры помогают отделять желаемый сигнал от близких нежелательных частот, удерживая при этом потери сигнала на низком уровне. Они полезны в мобильных сетях, радиопередатчиках, спутниковых системах, GPS-приемниках и беспроводных каналах передачи данных.

Генераторы сигналов

Генераторы сигналов используют индуктивные элементы и конденсаторы для генерации стабильных повторяющихся сигналов. Индуктивный элемент с высоким Q помогает уменьшить потери в резонансной цепи, что поддерживает лучшую частотную стабильность, более чистые формы волн и более низкий фазовый шум. Это важно в генераторах сигналов, частотных синтезаторах, передатчиках и цепях времени.

Согласующие сети антенн

Индуктивные элементы с высоким Q используются в согласующих сетях антенн для улучшения передачи энергии между передатчиком и антенной. Поскольку у них меньше потерь, большая часть RF-энергии достигает антенны, а не теряется в виде тепла. Это может повысить эффективность передачи и помочь улучшить радиус действия беспроводной связи.

Резонансные цепи

Индуктивные элементы с высоким Q также используются в резонансных цепях, где низкие потери помогают поддерживать сильный резонанс и стабильную работу схемы.

Оборудование для испытаний и измерений

Многие испытательные инструменты требуют точной генерации сигналов и анализа частоты. Индуктивные элементы с высоким Q помогают уменьшить внутренние потери цепи, что поддерживает большую стабильность и точность измерений в таком оборудовании, как анализаторы спектра, генераторы сигналов, анализаторы импеданса и сетевые анализаторы.

Авиационная и оборонная электроника

Авиационные и оборонные системы часто работают в сложных высокочастотных условиях. Индуктивные элементы с высоким Q помогают улучшить чувствительность сигнала и снизить нежелательные частотные помехи в радарах, навигационных и военных системах связи.

Медицинское и научное оборудование

Медицинские и научные инструменты часто требуют чистых высокочастотных сигналов и стабильной работы измерений. Индуктивные элементы с высоким Q помогают снизить потери сигнала и шум в системах, таких как оборудование медицинской визуализации, RF-датчики и лабораторные измерительные устройства.

Заключение

Понимание Q-фактора помогает вам выбрать правильный индуктивный элемент для цепи, а не ориентироваться только на значение индуктивности. Два индуктивных элемента могут иметь одинаковую индуктивность, но при этом они могут вести себя совершенно по-разному на высоких частотах. Понимание работы Q-фактора поможет вам лучше понять, почему некоторые индуктивные элементы лучше подходят для точного выбора частоты, меньших потерь энергии и стабильной работы цепи.

Часто задаваемые вопросы [FAQ]

1. Могут ли два индуктивных элемента с одинаковой индуктивностью иметь разные Q-факторы?

Да. Два индуктивных элемента могут иметь одинаковое значение индуктивности, но разные сопротивления обмотки, материалы сердечника, методы конструкции и паразитные характеристики. Эти различия могут привести к значительным различиям в значениях Q-фактора и производительности.

2. Почему в спецификациях указываются Q-факторы на определенной частоте?

Коэффициент Q изменяется с частотой, поскольку индуктивное сопротивление, переменное сопротивление и потери в сердечнике варьируются с изменением частоты. Значение Q, измеренное на одной частоте, может не отражать характеристики на другой частоте.

3. Всегда ли более высокая индуктивность приводит к более высокому коэффициенту Q?

Нет. Хотя индуктивное сопротивление увеличивается с индуктивностью, большая индуктивность часто требует большее количество витков, что может увеличить сопротивление и потери. Конечный коэффициент Q зависит как от реактивности, так и от суммарных потерь.

4. Как температура влияет на коэффициент Q индуктора?

С увеличением температуры увеличивается и сопротивление проводника. Высокое сопротивление вызывает большие потери мощности, что может снизить коэффициент Q и общую эффективность индуктора.

5. Почему индуктора с воздушным сердечником часто используются в высококачественных (high-Q) схемах?

Индуктора с воздушным сердечником устраняют потери магнитного сердечника, такие как гистерезис и потери вихревых токов. Это может помочь достичь очень высоких значений коэффициента Q, особенно в радиочастотных и высокочастотных схемах.

6. Что происходит, если индуктор работает рядом с его собственной резонансной частотой?

По мере того как рабочая частота приближается к саморезонансной частоте, паразитная емкость становится более значительной. Коэффициент Q может достигать пика, а затем быстро снижаться, что приводит к потере индуктивного поведения индуктора.
