Принцип работы и проектирование схемы IR2110

IR2110 — это высоковольтный драйвер IC MOSFET и IGBT, используемый для управления силовыми переключателями в сложных электронных схемах. Он спроектирован с отдельными выводами драйвера верхнего и нижнего плеча, что позволяет ему управлять двумя переключающими устройствами в таких схемах, как схемы полумоста и полного моста. Эта статья расскажет о характеристиках и спецификациях IR2110, конфигурации выводов, внутренней архитектуре, типичных схемах применения, практических аспектах проектирования, сравнении с аналогичными драйверами IC, факторах выбора и популярных альтернативах.

Каталог

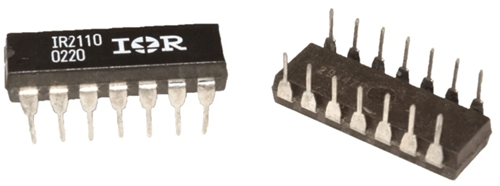

Что такое драйвер IC IR2110 MOSFET/IGBT?

IR2110 — это высоковольтный, высокоскоростной драйвер затвора IC, предназначенный для управления силовыми MOSFET и IGBT. У него есть независимые каналы выхода верхнего и нижнего плеча, что позволяет точно и надежно управлять переключающими устройствами.

IR2110 использует прочную CMOS-технологию, поддерживает стандартные логические входы CMOS и LSTTL и включает в себя буферный каскад с высоким импульсным током для повышения производительности переключения. Его плавающий канал верхнего плеча может работать до 500 В, что делает его подходящим для сложных высоковольтных схем.

Если вы заинтересованы в покупке IR2110, не стесняйтесь обратиться к нам для получения информации о ценах и наличии.

Особенности и спецификации IR2110

Параметр	Спецификация
Тип драйвера	Высоковольтный, высокоскоростной драйвер MOSFET и IGBT
Количество каналов	Независимые драйверы верхнего и нижнего плеча
Напряжение плавающего канала	До 500 В
Технология процесса	HVIC и CMOS, устойчивый к захвату
Тип логического входа	Совместим с CMOS и LSTTL
Дизайн плавающего канала	Спроектирован для работы с бутстрэпом
Диапазон питания драйвера (VCC)	10 В до 20 В
Диапазон VDD	5 В до 20 В
Пиковый выходной ток (источник)	2 А типично
Пиковый выходной ток (приемник)	2 А типично
Блокировка при недостаточном напряжении (UVLO)	Доступно на обоих каналах
Устойчивость к dV/dt	Высокая помехозащищенность
Отрицательное переходное напряжение	Устойчивый
Тип входа	CMOS Шмитт-триггер с подтяжкой вниз
Функция отключения	Логика отключения с границей по циклам
Соответствие задержки	Согласованная задержка распространения между каналами
Отношение выходных сигналов	Выходы в фазе с входами
Логика и смещение мощности на землю	±5 В
Высокоскоростная работа	Оптимизирован для быстродействующих приложений переключения
Доступные корпуса	14 выводов DIP, 16 выводов SOIC

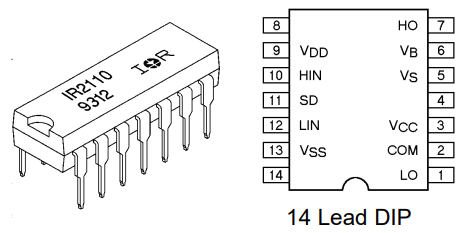

Конфигурация выводов и функции вывода IR2110

Номер вывода	Название вывода	Тип	Функция
1	LO	Выход	Выход драйвера для нижнего MOSFET или IGBT. Обеспечивает сигнал управления для затвора нижнего MOSFET или IGBT.
2	COM	Земля	Возвратный путь для нижней стороны и опорная земля для выходной стадии драйвера.
3	VCC	Источник питания	Напряжение питания для выходной стадии драйвера нижней стороны. Обычно от 10 В до 20 В.
4	NC	Нет соединения	Внутреннее соединение не используется. Не подключать, если не указано производителем.
5	VS	Плавающий возврат	Возвратная опора для драйвера верхней стороны. Подключен к источнику верхнего MOSFET или эмиттеру верхнего IGBT.
6	VB	Плавающее питание	Вход плавающего источника питания для драйвера верхней стороны. Обычно подключен к бустерному конденсатору.
7	HO	Выход	Выход драйвера верхней стороны. Управляет затвором верхнего MOSFET или IGBT.
8	VDD	Логическое питание	Напряжение питания логической схемы. Поддерживает логические входные стадии и внутренние управляющие схемы.
9	HIN	Вход	Логический вход, управляющий выходом верхней стороны (HO). Высокий уровень на входе включает драйвер верхней стороны.
10	SD	Вход	Управляющий вход выключения. Используется для отключения обоих выходов драйвера для защиты от неисправностей или управления системой.
11	LIN	Вход	Логический вход, управляющий выходом нижней стороны (LO). Высокий уровень на входе включает драйвер нижней стороны.
12	VSS	Логическая земля	Опора земли для логического питания и управляющих входов.
13	NC	Нет соединения	Внутреннее соединение не используется. Не подключать, если не указано производителем.
14	NC	Нет соединения	Внутреннее соединение не используется. Не подключать, если не указано производителем.

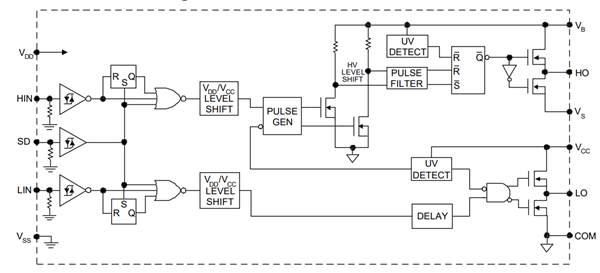

Внутренний блок-схемы и архитектура IR2110

IR2110 содержит отдельные секции драйвера для верхней и нижней стороны, предназначенные для управления силовыми MOSFET или IGBT в приложениях переключения. Внутри устройства входные сигналы проходят через схемы триггеров Шмитта, которые улучшают защиту от помех и обеспечивают надежную работу в электрошумных условиях. Внутренние логические схемы обрабатывают управляющие сигналы и управляют работой обеих каналов драйвера.

Ключевой частью архитектуры является схема верхнего уровня с учетом высокого напряжения. Этот блок передает управляющую информацию из секции низковольтной логики в плавающую секцию драйвера верхней стороны, позволяя устройству работать в приложениях, где переключающий узел перемещается в широком диапазоне напряжений. Плавающий драйвер питается через выводы VB и VS, что позволяет правильно управлять затвором верхнего переключающего устройства.

IR2110 также включает несколько функций защиты и тайминга. Защита от низкого напряжения (UVLO) постоянно контролирует напряжения питания драйвера и отключает выходы, если напряжение падает ниже безопасного уровня работы. Фильтрация импульсов помогает отсеивать нежелательные импульсы шумов, в то время как функция выключения предоставляет удобный способ отключения обоих каналов драйвера во время аварийных условий или событий защиты системы.

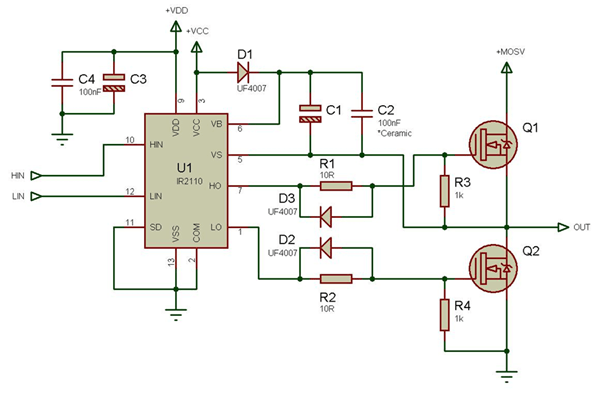

Типичные схемы применения IR2110

IR2110 широко используется в полумостовых, полных мостовых и силовых переключающих схемах. Распространенное применение состоит из двух N-канальных MOSFET, подключенных в полумостовой конфигурации, что позволяет эффективно управлять мощностью, подаваемой на нагрузку. Эта конфигурация часто встречается в приводах двигателей, инверторах постоянного тока - переменный ток, импульсных источниках питания, системах ИБП и оборудовании для индукционного нагрева.

Обычно для генерации плавающего источника питания, необходимого драйверу верхней стороны, используются бустерный диод и конденсатор. В процессе работы конденсатор накапливает энергию и обеспечивает напряжение, необходимое для включения верхнего MOSFET. Этот подход исключает необходимость в отдельном изолированном источнике питания для драйвера верхней стороны, снижая сложность схемы и затраты.

Дополнительные внешние компоненты обычно включаются для повышения производительности. Резисторы затвора помогают контролировать скорость переключения и уменьшают напряженческие импульсы, в то время как резисторы с подтяжкой к земле обеспечивают сохранение транзисторов мощности в определенном состоянии отключения при отсутствии управляющего сигнала. Эти компоненты способствуют стабильной и надежной работе переключения.

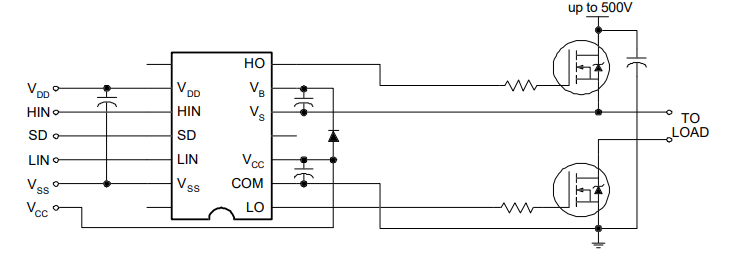

Как использовать IR2110 в практических разработках

Успешные проекты IR2110 начинаются с правильной компоновки печатной платы и развязывания источника питания. Конденсаторы обхода должны располагаться близко к выводам VCC-COM и VDD-VSS, чтобы уменьшить падения напряжения во время быстрого переключения. Следы управления затвором должны быть короткими и прямыми, чтобы минимизировать паразитные индуктивности, в то время как высоковольтные и низковольтные секции должны иметь надлежащее расстояние для безопасности и стабильности сигнала.

Выбор резистора затвора также важен, так как он контролирует скорость переключения MOSFET или IGBT. Меньший резистор затвора обеспечивает более быстрое переключение, но может увеличить импульсы и электромагнитные помехи. Больший резистор затвора замедляет фронт переключения и может уменьшить шум, но может увеличить потери при переключении.

Схема должна включать надлежащее управление мертвым временем между высокосторонними и низкосторонними устройствами. Это предотвращает одновременное включение обоих переключателей, что может привести к протеканию тока и повреждению силовой стадии.

Для повышения надежности рекомендуется применять техники уменьшения шума, такие как короткие пути заземления, надежное соединение COM, надлежащее развязывание и аккуратная маршрутизация сигналов HIN и LIN вдали от шумных узлов переключения. Рекомендации по защите включают правильное использование защиты от недопустимого напряжения, добавление подходящих резисторов затвора, проверку размера конденсатора загрузки и защиту MOSFET или IGBT от перегрузок по току, перенапряжения и перегрева.

IR2110 против IR2101 против IR2104

Особенности	IR2110	IR2101	IR2104
Тип драйвера	Высокосторонний и низкосторонний драйвер	Высокосторонний и низкосторонний драйвер	Высокосторонний и низкосторонний драйвер с внутренним мертвым временем
Высокостороннее плавающее напряжение питания	До 500 В	До 600 В	До 600 В
Выходные каналы	Независимые высокосторонние и низкосторонние выходы	Независимые высокосторонние и низкосторонние выходы	Взаимодополняющие высокосторонние и низкосторонние выходы
Пиковый выходной ток (источник)	2 A	130 mA	210 mA
Пиковый выходной ток (приемник)	2 A	270 mA	360 mA
Напряжение питания логики (VDD)	5 V до 20 V	Не требуется	Не требуется
Напряжение питания драйвера (VCC)	10 V до 20 V	10 V до 20 V	10 V до 20 V
Пины входа логики	HIN, LIN, SD	HIN, LIN	IN, SD
Пин выключения	Да	Нет	Да
Защита от недонапряжения (UVLO)	Высокосторонний и низкосторонний	Высокосторонний и низкосторонний	Высокосторонний и низкосторонний
Переключатель уровней	Да	Да	Да
Операция загрузки	Да	Да	Да
Соответствующая задержка распространения	Да	Нет	Нет
Внутреннее мертвое время	Нет	Нет	Да
Контроль мертвого времени	Внешний	Внешний	Внутренний
Независимое управление обоими выходами	Да	Да	Нет
Конфигурация выходной логики	Независимая	Независимая	Взаимодополняющая
Шумоустойчивость	Высокая	Высокая	Высокая
Совместимость с MOSFET	N-канальные MOSFET	N-канальные MOSFET	N-канальные MOSFET
Совместимость с IGBT	Да	Ограниченная способность управления	Ограниченная способность управления
Способность к переключающей частоте	Высокая	Умеренная	Умеренная
Сила управления затвором	Высокая	Низкая	Средняя
Внешние компоненты требуются	Умеренные	Низкие	Низкие
Сложность дизайна	Умеренная	Простая	Очень простая
Опции упаковки	DIP, SOIC	DIP, SOIC	DIP, SOIC

Факторы, которые следует учитывать перед выбором IR2110

Требования к частоте переключения

IR2110 разработан для высокоскоростного переключения и может быть использован в таких приложениях, как инверторы, двигатели и источники питания с переключающим режимом. Перед выбором устройства вам следует оценить предполагаемую частоту переключения и убедиться, что MOSFET или IGBT могут эффективно управляться на этой скорости. Более высокие частоты переключения могут улучшить производительность системы и уменьшить размеры магнитных компонентов, но они также увеличивают потери при переключении и генерацию тепла.

Выбор MOSFET или IGBT

IR2110 может управлять как N-канальными MOSFET, так и IGBT, но требования к управлению затвором этих устройств могут значительно различаться. MOSFET обычно предпочитают для работы на высоких частотах из-за их более высокой скорости переключения, в то время как IGBT часто используются в приложениях с более высоким напряжением и током. Выбранное силовое устройство должно быть совместимо с напряжением управления затвором IR2110 и его выходной токовой способностью.

Совместимость логики на входе

IR2110 поддерживает стандартные уровни логики CMOS и LSTTL, что делает его совместимым со многими микроконтроллерами, DSP и контроллерами ШИМ. Вам следует проверить, чтобы выходное логическое напряжение управляющей цепи соответствовало входным требованиям драйвера для обеспечения надежного переключения и корректного распознавания сигнала.

Требования к питанию

Надлежащие напряжения питания необходимы для надежной работы. IR2110 обычно требует напряжение питания для управления затвором в диапазоне от 10 В до 20 В, в то время как драйвер верхнего ключа использует схему бутстреп для генерации своего плавающего источника питания. Необходимо предусмотреть достаточные обводные конденсаторы и правильно подобранный конденсатор бутстреп, чтобы обеспечить стабильную работу во время переключения.

Требования к изоляции

IR2110 использует архитектуру с уровневым смещением, а не гальваническую изоляцию. Для многих схем полумостового и полнобриджевого управления этот подход достаточен и помогает уменьшить сложность схемы. Однако приложения, требующие безопасной изоляции, высокой помехозащищенности по общему режиму или изолированных управляющих систем, могут потребовать изолированный драйвер затвора вместо IR2110. Оценка требований к изоляции на раннем этапе проектирования помогает обеспечить соответствие требованиям безопасности и производительности системы.

Популярные альтернативы IR2110

• IR2113

• IRS2110

• IRS2113

• IR2101

• IR2104

• IRS2184

• FAN7392

• UCC27714

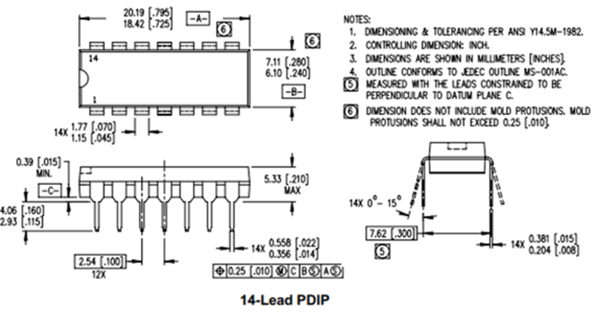

Механические размеры IR2110

Заключение

IR2110 от Infineon Technologies сочетает в себе управление верхним и нижним воротами, высокую выходную токовую способность, бутстреп-работу и полезные защитные функции в одном ИС. Эти функции помогают упростить проектирование силовых схем, обеспечивая надежное управление MOSFET и IGBT в приложениях с высоким напряжением переключения. Благодаря независимым каналам управления, архитектуре с уровневым смещением и поддержке высокоскоростного переключения, IR2110 остается популярным выбором для инженеров, проектирующих инверторы, приводы, источники питания и другие силовые электронные системы.

Часто задаваемые вопросы [FAQ]

1. Как вычислить значение конденсатора бутстреп для схемы IR2110?

Конденсатор бутстреп должен хранить достаточно заряда, чтобы поддерживатьMOSFET верхнего ключа в полностью открытом состоянии на протяжении всего цикла переключения. Значение зависит от заряда затвора MOSFET, частоты переключения, тока утечки и желаемой запасной напряжения.

2. Может ли IR2110 управлять несколькими MOSFET параллельно?

Да. IR2110 может управлять несколькими MOSFET, подключенными параллельно, при условии, что суммарный заряд затвора остается в пределах возможностей драйвера и для каждого MOSFET используются правильные резисторы управления затвором.

3. Почему MOSFET верхнего ключа не включается в некоторых схемах IR2110?

Общей причиной является неправильно заряженный загрузочный конденсатор. Неправильный выбор загрузочного диода, недостаточный рабочий цикл или ошибки подключения также могут помешать правильной работе высоковольтного драйвера.

4. Что происходит, если между высоковольтным и низковольтным транзисторами не добавлено время мертвых зон?

Без достаточного времени мертвых зон оба ключа могут проводить одновременно, вызывая ток пробоя. Это может привести к чрезмерному нагреву, снижению эффективности и возможному повреждению МОП-транзисторов и схемы драйвера.

5. Можно ли использовать IR2110 с микроконтроллерами на 3,3 В?

В некоторых случаях да, но совместимость по уровням логики должна быть проверена. Если логический сигнал недостаточен для надежной работы, может потребоваться схема уровня сдвига.

6. Как значение резистора затвора влияет на производительность IR2110?

Меньшие резисторы затвора увеличивают скорость переключения, но могут создавать большее количество колебаний и ЭМИ. Большие резисторы уменьшают шум и стресс при переключении, но могут увеличить потери при переключении.

7. Какова максимальная практическая частота переключения для IR2110?

Практический предел зависит от заряда затвора МОП-транзистора, схемы печатной платы, значений резисторов затвора и проектирования силовой части. Многие конструкции успешно работают на частотах от десятков килогерц до нескольких сотен килогерц.

8. Когда следует использовать изолированный драйвер затвора вместо IR2110?

Изолированный драйвер затвора обычно предпочитается, когда приложение требует безопасной изоляции, высокой помехозащищенности от общих режимов или отдельного контроля и земли питания.
