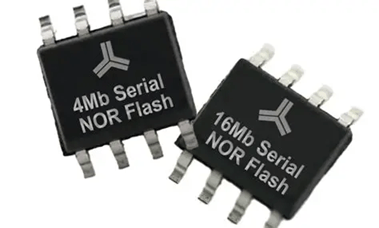

Что такое NOR Flash? Архитектура, особенности и применение в реальном мире

В отличие от обычной временной памяти, NOR Flash может сохранять данные даже при отключении питания. Это делает её очень полезной для хранения прошивок, загрузочного кода, данных BIOS, программ микроконтроллеров и файлов конфигурации системы. В этой статье объясняется структура, принцип работы, ключевые особенности, типы, преимущества, ограничения и многое другое.

Каталог

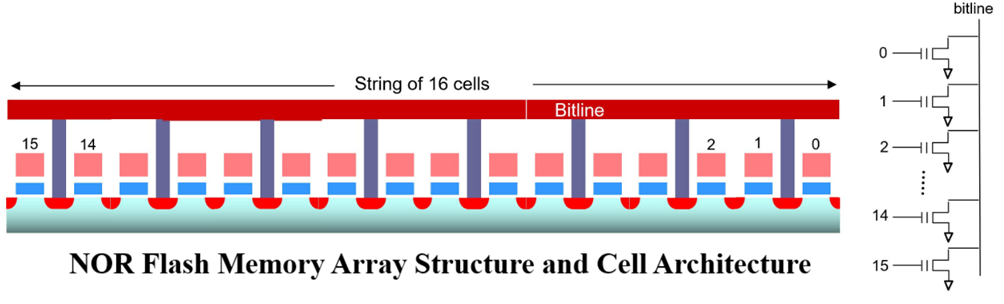

Структура и архитектура NOR Flash

Устройство памяти NOR Flash состоит из тысяч или миллионов ячеек памяти, расположенных в параллельной массивной структуре. Каждая ячейка памяти напрямую соединена с общей сетью битовых и словесных линий, что позволяет контроллеру памяти случайным образом получать доступ к отдельным ячейкам без считывания всего блока. Эта архитектура напоминает схему логических вентилей NOR, откуда и произошло название NOR Flash. Прямое соединение между ячейками и битовыми линиями обеспечивает быстрый случайный доступ к чтению и позволяет процессорам выполнять код непосредственно из памяти. Архитектура NOR Flash обычно используется для хранения прошивок, чипов BIOS, микроконтроллеров, автомобильной электроники и встроенных систем, требующих надежной энергонезависимой памяти и быстрого выполнения кода.

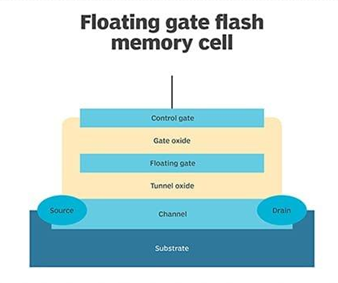

Каждая ячейка памяти NOR Flash построена вокруг перестраиваемого MOSFET-транзистора с плавающим затвором. Ячейка состоит из управляющего затвора, плавающего затвора, оксида затвора, туннельного оксида, источника, стока, канала и подложки. Плавающий затвор электтически изолирован слоями изоляционного оксида, что позволяет ему захватывать электроны на длительные периоды даже при отключении питания. Наличие или отсутствие заряда, хранящегося в плавающем затворе, изменяет пороговое напряжение транзистора, позволяя ячейке памяти представлять цифровые данные.

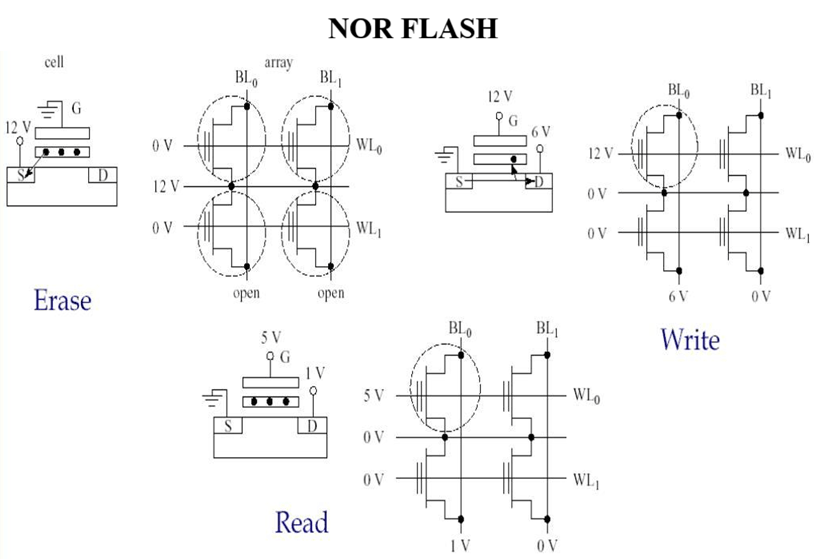

Как работает NOR Flash?

NOR Flash хранит данные, контролируя электрический заряд, ловимый внутри плавающего затвора каждой ячейки памяти. Как показано на рисунке выше, электроны хранятся внутри плавающего затвора, который полностью изолирован слоями оксида. Поскольку захваченный заряд остается даже при отключении питания, NOR Flash может сохранять данные в течение многих лет без внешнего питания. Хранящийся заряд изменяет электрические характеристики транзистора, позволяя контроллеру памяти определить, представляет ли ячейка логическую "0" или логическую "1".

Память NOR Flash функционирует через три основных операции: запись, стирание и чтение. Во время операции записи (программирования) на плавающий затвор подается высокое напряжение, чтобы вынудить электроны попасть на него, сохраняя данные в выбранной ячейке. Во время операции стирания хранящиеся электроны удаляются с плавающего затвора, обычно затрагивая целый сектор или блок памяти сразу. Во время операции чтения на управляющий затвор подается более низкое напряжение, и контроллер памяти проверяет, может ли ток течь через транзистор. Получившееся состояние проводимости показывает данные, хранящиеся в ячейке. Поскольку массив NOR Flash позволяет прямой доступ к отдельным адресам памяти, процессоры могут быстро извлекать инструкции и даже выполнять код непосредственно из памяти, что делает NOR Flash идеальным для загрузчиков, прошивок BIOS, микроконтроллеров и других встроенных приложений.

Ключевые особенности и спецификации NOR Flash

Архитектура истинного произвольного доступа

В отличие от NAND Flash, NOR Flash позволяет прямой доступ к отдельным адресам памяти без предварительного считывания всей страницы данных. Это позволяет процессорам извлекать инструкции почти мгновенно, что делает NOR Flash идеальным для хранения прошивок, чипов BIOS, микроконтроллеров и встроенных систем, требующих быстрого выполнения кода.

Возможность выполнения на месте (Execute-in-Place, XIP)

Одной из самых важных характеристик NOR Flash является выполнение кода на месте (Execute-in-Place, XIP), что позволяет процессорам исполнять программный код непосредственно из флеш-памяти. Это устраняет необходимость копирования прошивки в ОЗУ перед исполнением, сокращает время загрузки, снижает требования к ОЗУ и упрощает проектирование системы.

Высокая производительность чтения

NOR Flash оптимизирован для приложений с высокой интенсивностью чтения. Современные устройства Serial NOR Flash могут достигать скоростей чтения, превышающих сотни мегабайт в секунду при использовании интерфейсов QSPI или OSPI. Эта высокая способность чтения позволяет системам быстро загружаться и эффективно получать доступ к прошивке во время работы.

Высокая целостность данных и надежность

NOR Flash спроектирован для надежного хранения критически важного кода и системных данных на протяжении многих лет. Уровень ошибок при чтении, как правило, ниже, чем у NAND Flash, что делает NOR Flash подходящим для загрузочной памяти, систем, критичных к безопасности, промышленного оборудования, медицинских устройств и автомобильной электроники.

Диапазон емкости памяти NOR Flash

Устройства NOR Flash доступны в широком диапазоне объемов памяти для поддержки различных требований приложений. Менее мощные устройства, такие как 1 Мб, 2 Мб, 4 Мб и 8 Мб, обычно используются для хранения простой прошивки микроконтроллеров. Устройства средней емкости от 16 Мб до 128 Мб широко используются в встроенных системах, продуктах Интернета вещей, сетевом оборудовании и промышленном управлении. Более крупные устройства NOR Flash с объемами 256 Мб, 512 Мб, 1 Гб и выше все чаще используются в автомобильных системах и современных встроенных процессорах.

Долговременное хранение данных

NOR Flash может сохранять хранимую информацию от 10 до 20 лет и дольше при нормальных условиях эксплуатации. Этот долгий срок хранения делает его подходящим для продуктов, которые могут оставаться на месте эксплуатации в течение многих лет без частых обновлений прошивки.

Высокая стойкость к прошивкам

Хотя NOR Flash, как правило, предлагает меньшую стойкость, чем некоторые технологии EEPROM, большинство устройств могут выдерживать десятки тысяч до сотен тысяч циклов программирования/удаления. Поскольку прошивки обновляются нечасто, эта стойкость более чем достаточна для большинства встроенных приложений.

Гибкие варианты интерфейса

NOR Flash доступен с несколькими стандартами интерфейса, включая SPI, Quad SPI (QSPI), Octal SPI (OSPI), HyperBus и параллельные интерфейсы NOR. Дизайнеры могут выбрать интерфейс, который наилучшим образом балансирует производительность, сложность печатной платы, количество выводов и стоимость.

Низкое потребление энергии

Современные устройства NOR Flash поддерживают режимы низкого потребления энергии в режиме ожидания и глубокого энергосбережения, которые значительно снижают потребление энергии.

Встроенные функции безопасности

Многие современные устройства NOR Flash включают расширенные функции безопасности, такие как одноразовая программируемая (OTP) память, поддержка безопасной загрузки, механизмы аутентификации, аппаратная защита от записи и зашифрованное хранилище прошивки. Эти функции помогают предотвращать несанкционированное изменение прошивки и улучшают общую безопасность системы.

Типы памяти NOR Flash

SPI NOR Flash

SPI NOR Flash использует последовательный периферийный интерфейс для передачи данных через небольшое количество выводов, обычно включая линии тактирования, выбора чипа, ввода данных и вывода данных. Его легко подключить и он требует меньше места на печатной плате. SPI NOR Flash подходит для хранения загрузчиков, прошивок, конфигурационных данных и небольшого приложенческого кода.

Quad SPI NOR Flash

Quad SPI NOR Flash, или QSPI NOR Flash, улучшает производительность стандартного SPI, используя четыре линии данных вместо одной. Это позволяет осуществлять более быстрые операции чтения, при этом количество выводов остается ниже, чем у параллельного NOR Flash. QSPI NOR Flash широко используется в встроенных системах, которые требуют более быстрого времени загрузки, выполнения кода на месте (XIP) и большего объема хранения прошивки, таких как промышленные контроллеры, умные устройства, сетевое оборудование и современные микроконтроллерные системы.

Octal SPI NOR Flash

Octal SPI NOR Flash, также называемый OSPI NOR Flash, использует восемь линий данных для обеспечения более высокой пропускной способности, чем SPI и QSPI NOR Flash. Он предназначен для систем, которые требуют более быстрого выполнения кода, быстрой загрузки прошивки и доступа к встроенной памяти высокой производительности.

Параллельный NOR Flash

Параллельный NOR Flash передает данные через более широкий адресный и данные шину, что позволяет быстрее осуществлять случайный доступ по сравнению с традиционными последовательными интерфейсами. Он полезен в системах, которые требуют прямого отображения памяти и высокой скорости выполнения кода. Однако ему требуется больше выводов, больше пространства для маршрутизации на печатной плате и более сложная аппаратная компоновка.

HyperBus NOR Flash

HyperBus NOR Flash использует высокоскоростной интерфейс с низким количеством выводов, предназначенный для обеспечения высокой производительности чтения с меньшим количеством сигнальных линий, чем традиционная параллельная память. Он поддерживает высокую пропускную способность при упрощенной маршрутизации печатной платы по сравнению с полными параллельными шинами. HyperBus NOR Flash часто используется в автомобильных панелях приборов, промышленных человеко-машинных интерфейсах (HMI), графических системах и встроенных процессорах, которым требуется быстрый доступ к коду и графическим данным.

Автомобильный NOR Flash

Автомобильный NOR Flash разработан с учетом более строгих требований к надежности, температуре и качеству по сравнению со стандартной потребительской памятью. Он часто используется в электронных блоках управления, информационно-развлекательных системах, системах помощи водителю, панелях приборов и модулях сетевой взаимосвязи автомобилей. Эти устройства часто поддерживают расширенные температурные диапазоны, длительное сохранение данных, высокую прочность и функции функциональной безопасности.

Защищенный NOR Flash

Защищенный NOR Flash включает функции защиты, которые помогают предотвратить несанкционированные изменения прошивки и атаки на систему. К ним могут относиться области однократного программирования, аппаратная защита записи, поддержка безопасной загрузки, аутентификация, поддержка шифрования и защищенные блоки памяти. Защищенный NOR Flash полезен в подключенных устройствах, платежных терминалах, автомобильных системах, промышленных контроллерах, медицинском оборудовании и продуктах IoT, где целостность прошивки имеет критическое значение.

Преимущества и недостатки NOR Flash

Преимущества NOR Flash

• Высокая скорость произвольного чтения

• Поддерживает выполнение кода на месте (XIP) для прямого выполнения кода

• Надежное хранение прошивки и загрузочного кода

• Длительное сохранение данных, часто превышающее 10 лет

• Ненадежная работа без необходимости питания для сохранения данных

• Высокая прочность на чтение по сравнению с многими другими технологий памяти

• Простая карта памяти и прямой доступ по адресам

• Широко используется и поддерживается в встроенных системах

Недостатки NOR Flash

• Более высокая стоимость за бит, чем у NAND Flash

• Более низкая плотность хранения и емкость

• Более медленные операции записи и стирания

• Стирание на основе секторов может снижать гибкость

• Более крупные массивы памяти увеличивают стоимость системы

• Не подходит для приложений массового хранения данных

• Более высокая стоимость производства по сравнению с NAND Flash

Как выбрать устройство NOR Flash

• Определите необходимую емкость хранения для прошивки, загрузочного кода и будущих обновлений.

• Выберите подходящий интерфейс, такой как SPI, QSPI, OSPI или параллельный NOR Flash.

• Убедитесь, что скорость чтения соответствует требованиям старта системы и выполнения кода.

• Проверьте, необходима ли поддержка выполнения кода на месте (XIP).

• Оцените рейтинги прочности программирования и стирания для ожидаемого срока службы продукта.

• Учитывайте спецификации сохранения данных для долгосрочной надежности.

• Убедитесь, что диапазон рабочей температуры соответствует условиям применения.

• Ищите функции безопасности, такие как память OTP, поддержка безопасной загрузки или аппаратная защита.

• Подтвердите совместимость с процессором или микроконтроллером, который используется.

• Балансируйте производительность, емкость, потребление энергии и стоимость на основе требований приложения.

Сравнение: NOR Flash и NAND Flash

NOR Flash лучше подходит для хранения кода и загрузочных приложений, потому что он поддерживает быстрый произвольный доступ и выполнение кода на месте. Он обычно используется для прошивки, BIOS, встроенных систем и ECU. NAND Flash лучше всего подходит для массового хранения данных, потому что он предлагает более высокую емкость, более быстрые скорости записи и стирания, а также более низкую стоимость за бит. Он широко используется в SSD, USB-накопителях, картах памяти и смартфонах.

Простыми словами, NOR Flash лучше подходит для хранения и выполнения прошивки, в то время как NAND Flash лучше пригоден для хранения больших объемов данных.

Устранение неполадок NOR Flash

• Устройство не загружается – Возможной причиной является поврежденная прошивка или неисправный загрузчик. Чтобы решить эту проблему, перепрограммируйте прошивку и проверьте, что настройки конфигурации загрузки корректны.

• Неудача операции записи – Возможной причиной является включенная защита записи на устройстве памяти. Проверьте состояния регистров и отключите защиту записи, если это необходимо.

• Неудача операции стирания – Возможной причиной является некорректная последовательность команд стирания или нестабильное напряжение питания. Проверьте команды стирания и убедитесь, что источник питания остается стабильным в процессе стирания.

• Некорректные данные при чтении – Возможной причиной являются ошибки SPI связи или плохая целостность сигнала. Чтобы решить эту проблему, проверьте настройки SPI тактовой частоты, соединения проводов и разводку на печатной плате.

• Устройство не обнаружено – Возможной причиной является несоответствие конфигурации интерфейса между контроллером и устройством NOR Flash. Проверьте режим SPI, операцию выбора микросхемы и соединения контактов.

• Длительное время загрузки – Возможной причиной является то, что процессор ждет инициализации памяти перед загрузкой. Необходимо пересмотреть последовательность загрузки и оптимизировать процесс инициализации Flash.

• Сбой обновления прошивки – Возможной причиной является перебой питания во время программирования. Чтобы решить эту проблему, используйте процедуры восстановления прошивки и внедряйте методы обновления прошивки с защитой от сбоев.

• Повреждение данных при длительном использовании – Возможной причиной являются чрезмерные операции программирования и стирания, изнашивающие ячейки памяти. Вы можете заменить устройство, если это необходимо, и внедрить методы выравнивания износа.

• Эпизодические ошибки связи – Возможной причиной являются электрические шумы или плохая компоновка печатной платы. Улучшите заземление, оптимизируйте маршрутизацию сигналов и добавьте соответствующие декуплирующие конденсаторы.

• Проблемы с удержанием данных – Возможной причиной является длительное воздействие высоких температур или естественное старение памяти. Используйте устройства NOR Flash промышленного класса и работайте в рамках их заданного температурного диапазона.

• Сбои системы во время выполнения кода – Возможной причиной является нестабильное питание или некорректные настройки времени работы флэш-памяти. Вы можете проверить целостность питания и пересмотреть конфигурацию времени работы флэш-памяти.

• Перегрев флэш-памяти – Возможной причиной является чрезмерная активность доступа к памяти или недостаточное управление теплом. Пересмотрите условия эксплуатации и улучшите тепловой дизайн системы.

Производители NOR Flash и примеры продуктов

Several semiconductor manufacturers produce NOR Flash devices for applications ranging from simple microcontroller firmware storage to advanced automotive and industrial systems. These devices are available in various capacities, interfaces, and performance levels to meet different design requirements.

Winbond

Winbond является одним из наиболее широко используемых поставщиков памяти Serial NOR Flash. Его серия W25Q обычно встречается в микроконтроллерах, устройствах IoT, потребительской электронике, сетевом оборудовании и встроенных системах. Эта серия поддерживает SPI, QSPI и высокоскоростные операции чтения, что делает ее популярным выбором для хранения прошивки и приложений Execute-in-Place (XIP).

Macronix

Macronix производит семью устройств NOR Flash MX25, которые широко используются в автомобилестроении, промышленной автоматизации и встроенных вычислительных системах. Компания сосредотачивается на высокой надежности, длительном удержании данных и поддержке современных последовательных интерфейсов, таких как Quad SPI и Octal SPI.

Infineon Technologies

Семьи NOR Flash SEMPER™ и S25 от Infineon предназначены для автомобильных, промышленных и критически важных встроенных приложений. Эти устройства предлагают высокую стойкость, функциональные возможности безопасности и улучшенную надежность, что делает их подходящими для систем, требующих надежного хранения прошивки и быстрого времени запуска.

Micron Technology

Micron предоставляет продукты NOR Flash для встроенных вычислений, сетевых и промышленных систем. Его устройства NOR Flash поддерживают высокоскоростные интерфейсы и большие объемы памяти, что помогает дизайнерам хранить все более сложные прошивки и операционные системы.

GigaDevice

GigaDevice производит серию GD25 устройств Serial NOR Flash, которые обычно используются в продуктах для встроенных систем с ограниченным бюджетом. Эта память предлагает баланс производительности, емкости и доступности, что делает их популярными в потребительской электронике, устройствах для умного дома и IoT приложениях.

Будущие тенденции в технологии NOR Flash

Технология NOR Flash продолжает развиваться, чтобы соответствовать растущим требованиям встроенных систем, автомобильной электроники, промышленной автоматизации, устройств IoT и приложений на периферии AI. Одной из основных тенденций является внедрение более быстрых интерфейсов, таких как Quad SPI (QSPI) и Octal SPI (OSPI), которые значительно увеличивают скорости передачи данных, сохраняя возможности Execute-in-Place (XIP). Производители также разрабатывают устройства NOR Flash с более высокой плотностью, чтобы вместить большие образы прошивок и более сложное программное обеспечение. В то же время функции безопасности, такие как безопасная загрузка, аутентификация, поддержка шифрования и память с одноразовым программированием (OTP), становятся все более важными, поскольку подключенные устройства сталкиваются с большими угрозами кибербезопасности.

Часто задаваемые вопросы [FAQ]

1. Почему NOR Flash предпочитается для загрузчиков и кода запуска системы вместо NAND Flash?

NOR Flash предоставляет истинный произвольный доступ к чтению и поддерживает Execute-in-Place (XIP), позволяя процессору выполнять код непосредственно из памяти, не копируя его сначала в ОЗУ. Это сокращает время загрузки, упрощает проектирование системы и повышает надежность запуска, что делает NOR Flash идеальным для загрузчиков, прошивки BIOS и встроенных операционных систем.

2. Как Execute-in-Place (XIP) снижает затрат на оборудование в встроенных системах?

XIP позволяет программному обеспечению выполняться непосредственно из NOR Flash, устраняя необходимость в больших объемах ОЗУ для хранения исполняемого кода. Это может снизить требования к памяти, уменьшить стоимость компонентов, упростить конструкцию печатной платы и улучшить общую эффективность системы.

3. Какие факторы наиболее сильно влияют на производительность чтения NOR Flash в реальных приложениях?

Производительность чтения зависит от типа интерфейса, частоты тактового сигнала, архитектуры памяти и совместимости процессора. Современные устройства NOR Flash с QSPI, OSPI и HyperBus предлагают значительно более высокие скорости передачи данных, чем традиционные устройства SPI, позволяя быстрее загружать прошивку и запускать систему.

4. Почему устройства NOR Flash обычно стирают данные по секторам или блокам, а не по отдельным байтам?

Архитектура плавающих затворов требует, чтобы операции стирания одновременно затрагивали группы ячеек памяти. Стирание на основе секторов упрощает конструкцию памяти и повышает эффективность производства, но это также означает, что программное обеспечение должно тщательно управлять обновлениями, чтобы избежать ненужных циклов стирания.

5. Как температура и условия окружающей среды влияют на надежность NOR Flash?

Высокие температуры могут постепенно уменьшать сохранение данных и ускорять износ памяти с течением времени. NOR Flash устройства промышленного и автомобильного классов специально разработаны для надежной работы в сложных условиях, предлагая более широкий диапазон температур и улучшенную долговременную стабильность.

6. Какие риски безопасности могут возникнуть, если система использует незащищенную память NOR Flash?

Без функций безопасности злоумышленники могут иметь возможность изменять прошивку, извлекать конфиденциальный код, обойти механизмы аутентификации или устанавливать вредоносное программное обеспечение. Современные устройства NOR Flash часто включают поддержку безопасной загрузки, память OTP, поддержку шифрования и аппаратную защиту, чтобы снизить эти риски.
