Солнечные контроллеры заряда PWM или MPPT: какой из них лучше?

Контроллер заряда солнечной батареи — важное устройство, используемое между солнечными панелями и батареями.Его основная задача — контролировать подачу энергии в батарею, чтобы батарея заряжалась безопасно и не подвергалась перезарядке, перегреву или повреждению.Без контроллера заряда солнечная панель может подавать на батарею нестабильное напряжение, что может сократить срок ее службы или вызвать проблемы в системе.При выборе контроллера заряда солнечной батареи обычно используются два варианта: PWM и MPPT.В этой статье объясняется, как работают солнечные контроллеры заряда PWM и MPPT, как они сравниваются в реальных приложениях и какой из них лучше подходит для различных размеров и потребностей солнечной системы.

Каталог

Контроллер солнечного заряда MPPT

Контроллер солнечного заряда MPPT (отслеживание максимальной мощности) — это усовершенствованный контроллер, который максимизирует мощность, передаваемую от солнечных панелей к батареям.Он использует преобразователь постоянного тока для оптимизации выходной мощности солнечной панели и преобразования избыточного напряжения в дополнительный зарядный ток, что приводит к повышению эффективности и ускорению зарядки аккумулятора.

ШИМ-контроллер заряда солнечной энергии

Контроллер солнечного заряда с ШИМ (широтно-импульсной модуляцией) — это базовый регулятор зарядки солнечной батареи, который управляет зарядкой аккумулятора путем регулирования соединения между солнечной панелью и аккумулятором.Она напрямую согласовывает напряжение солнечной панели с напряжением батареи, что делает ее более простой и доступной, но менее эффективной, чем технология MPPT.

Как работают солнечные контроллеры заряда MPPT и PWM?

Как работают солнечные контроллеры заряда MPPT

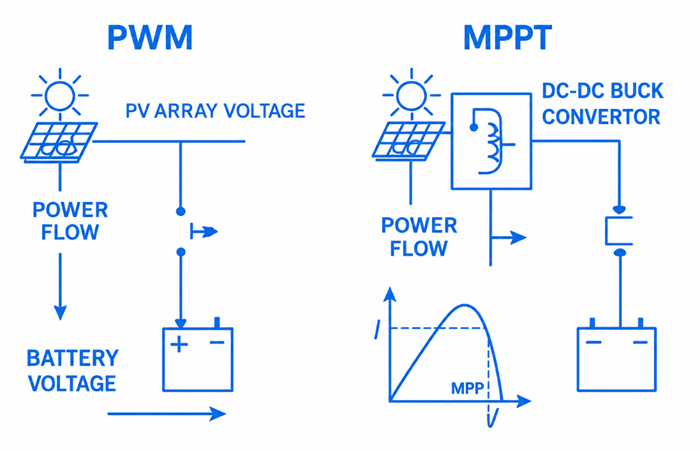

На изображении показана основная разница в работе между контроллерами заряда солнечной энергии PWM и MPPT.На стороне MPPT контроллер включает в себя понижающий преобразователь постоянного тока и постоянно отслеживает точку максимальной мощности солнечной панели (MPP), то есть точку, в которой панель может генерировать максимально возможную выходную мощность.

В отличие от контроллеров ШИМ, контроллеры MPPT не заставляют напряжение солнечной панели напрямую соответствовать напряжению батареи.Вместо этого контроллер разумно преобразует избыточное солнечное напряжение в дополнительный зарядный ток.Это позволяет батарее получать больше полезной энергии от той же солнечной панели.

Например, солнечная панель может производить 36 В при зарядке аккумуляторной системы на 12 В.Вместо того, чтобы тратить дополнительное напряжение, контроллер MPPT преобразует его в более высокий зарядный ток с помощью внутреннего преобразователя постоянного тока в постоянный.Благодаря этому процессу преобразования напряжения системы MPPT могут заряжать батареи быстрее и собирать больше солнечной энергии, чем системы ШИМ.

Как показано на изображении, контроллеры MPPT также отслеживают кривую мощности солнечной панели, чтобы определить точку максимальной мощности.Контроллер автоматически регулирует свою работу в течение дня при изменении интенсивности солнечного света, температуры и погодных условий.Такое динамическое отслеживание помогает поддерживать высокую эффективность зарядки даже в пасмурную погоду, при утреннем солнечном свете или при низких температурах.

По сравнению с технологией ШИМ, контроллеры MPPT более совершенны, более эффективны и лучше подходят для пользователей, которым требуется максимальное производство солнечной энергии и более быстрая зарядка аккумулятора.

Как работают солнечные контроллеры заряда с ШИМ

Солнечные контроллеры заряда PWM работают иначе, чем системы MPPT.В контроллере ШИМ солнечная панель подключается напрямую к батарее, в результате чего напряжение панели работает близко к напряжению батареи, а не к истинной максимальной мощности панели.

ШИМ означает широтно-импульсную модуляцию, что означает, что контроллер быстро включает и выключает зарядное соединение для безопасного регулирования зарядки аккумулятора.Во время зарядки контроллер регулирует ширину импульса, чтобы контролировать средний зарядный ток, подаваемый на батарею, предотвращая при этом перезарядку.

Как показано на схеме, ШИМ-контроллеры не содержат преобразователя постоянного тока, как системы MPPT.Из-за этого избыточное напряжение солнечной панели не может быть преобразовано в дополнительный зарядный ток.Например, если солнечная панель напряжением 18 В заряжает батарею напряжением 12 В, часть доступного напряжения фактически не используется.Вот почему системы ШИМ обычно обеспечивают более низкую эффективность зарядки по сравнению с системами MPPT.

ШИМ-контроллеры работают лучше всего, когда напряжение солнечной панели близко соответствует напряжению батареи.В небольших солнечных системах этот более простой метод зарядки может обеспечить стабильную и надежную работу.Многие портативные солнечные комплекты, небольшие системы автодомов, системы садового освещения и базовые автономные установки используют ШИМ-контроллеры, поскольку они доступны по цене, просты в установке и имеют более простую внутреннюю конструкцию.

Хотя ШИМ-контроллеры в целом менее эффективны, они остаются практичным вариантом для пользователей с небольшими солнечными системами и ограниченным бюджетом.Однако по сравнению с MPPT системы ШИМ обычно собирают меньше солнечной энергии, особенно в холодную погоду, в условиях низкой освещенности или при использовании солнечных панелей более высокого напряжения.

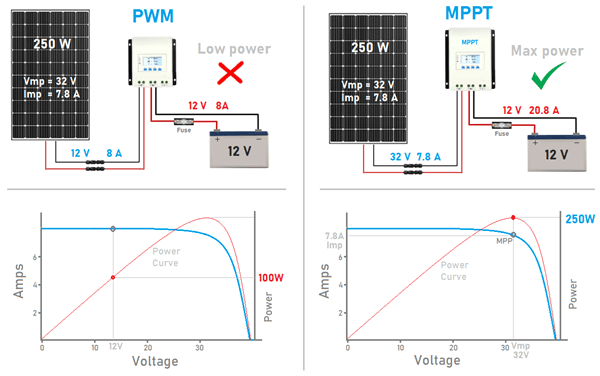

Сравнение производительности зарядки аккумулятора

Контроллеры MPPT обычно заряжают батареи быстрее, поскольку они могут обеспечить больший полезный зарядный ток от одной и той же солнечной панели.Это особенно заметно при изменении солнечного света в течение дня или когда напряжение солнечной панели выше напряжения аккумулятора.ШИМ-контроллеры по-прежнему могут безопасно заряжать аккумуляторы, но их скорость зарядки обычно ниже, поскольку они не могут полностью использовать дополнительное напряжение панели.

Для совместимости с типами батарей контроллеры PWM и MPPT могут работать со свинцово-кислотными, AGM, гелевыми и литиевыми батареями, если контроллер поддерживает правильный профиль зарядки.Однако контроллеры MPPT часто являются лучшим выбором для систем с литиевыми батареями, поскольку они обычно предлагают более регулируемые настройки зарядки, лучший мониторинг и более высокую эффективность зарядки.ШИМ-контроллеры больше подходят для простых установок свинцово-кислотных аккумуляторов или аккумуляторов AGM, где размер системы небольшой, а потребность в зарядке невысока.

В реальных условиях MPPT работает лучше, когда солнечный свет слаб, температура низкая или солнечная батарея вырабатывает большее напряжение, чем требуется аккумулятору.ШИМ приемлем для небольших систем, но MPPT обеспечивает более стабильную производительность зарядки для пользователей, которым требуется более быстрое восстановление, лучший сбор энергии и улучшенное использование батареи в течение дня.

Различия в совместимости солнечных панелей

ШИМ-контроллерам необходимо, чтобы напряжение солнечной панели было близко к напряжению батареи.Например, типичная солнечная панель на 12 В хорошо работает с аккумуляторной системой на 12 В.Если напряжение панели намного выше напряжения батареи, ШИМ-контроллер не сможет должным образом преобразовать это дополнительное напряжение в полезный зарядный ток, поэтому часть доступной солнечной энергии тратится впустую.

Контроллеры MPPT более гибкие, поскольку они могут работать с солнечными панелями высокого напряжения и преобразовывать дополнительное напряжение в полезную мощность для зарядки аккумулятора.Это делает MPPT лучшим выбором для более крупных солнечных батарей, последовательно соединенных панелей и систем, в которых панели установлены далеко от аккумуляторной батареи.

При длинных кабелях MPPT имеет преимущество, поскольку проводка панели с более высоким напряжением может уменьшить ток и потери мощности в кабеле.ШИМ по-прежнему является практичным выбором для небольших систем согласованного напряжения с короткой проводкой, таких как небольшие комплекты для автодомов, портативные солнечные зарядные устройства и базовые автономные системы освещения.

PWM против MPPT для разных размеров солнечной системы

Солнечная Размер системы	ШИМ Контроллер солнечного заряда	МПРТ Контроллер солнечного заряда	Рекомендуется Выбор
Малые системы (50–200 Вт)	Низкая стоимость, простота установка, подходит для основного освещения, зарядки небольших аккумуляторов и портативные солнечные комплекты	Высшее эффективность, но может стоить дороже, чем вся установка небольшой системы	ШИМ обычно более практично для недорогих небольших систем
Средние системы (200–800 Вт)	Работает для базового установки, но может потерять заметную солнечную энергию при изменении погодных условий	Лучшая энергия сбор урожая, более быстрая зарядка и повышенная эффективность в течение дня	MPPT - это как правило, лучший долгосрочный выбор
Большие системы (800–2000 Вт)	Низкая эффективность становится более заметным по мере увеличения размера системы	Значительно лучшая производительность зарядки и использование солнечной энергии	MPPT решительно рекомендуется
Большой автономный Системы (2000 Вт+)	Обычно нет идеально подходит из-за ограничений эффективности и ограничений по напряжению	Поддерживает высоковольтные массивы, последовательная проводка и длинные кабели эффективно	МПРТ – это предпочтительное решение
Р.В. и Кемпер Солнечные системы	Хорошо для маленьких и маломощные системы автодомов	Лучше для более крупные системы автофургонов с литиевыми батареями и несколькими приборами	Зависит от размер системы и потребляемая мощность
Домашнее резервное копирование Солнечные системы	Подходит только для небольших систем аварийного резервирования	Лучшая батарея контроль зарядки и более высокий выход энергии для ежедневного использования	MPPT - это рекомендуется
Высокое напряжение Системы солнечных панелей	Ограниченный совместимость, поскольку напряжение панели должно точно соответствовать напряжению батареи	Предназначен для высоковольтные солнечные панели и гибкие конфигурации панелей	МПРТ – это лучший вариант
Бюджетная солнечная батарея своими руками Проекты	Очень доступный и легко для новичков	Выше авансом стоимость, но более высокая эффективность	ШИМ для недорогого проекты, MPPT для долгосрочной работы

Варианты использования и применение PWM и MPPT

Варианты использования контроллера заряда солнечной энергии ШИМ

Случай 1: Небольшая солнечная система для автодома

ШИМ-контроллер обычно используется в небольших системах автодомов с одной солнечной панелью на 12 В и свинцово-кислотной батареей.Он обеспечивает доступную и надежную зарядку освещения, зарядки телефонов и мелкой бытовой техники.

Случай 2: Солнечное освещение сада

ШИМ-контроллеры широко используются в солнечных садовых светильниках и небольших системах наружного освещения, поскольку они просты, недороги и подходят для приложений с низким энергопотреблением.

Случай 3: Установка автономной кабины своими руками

Небольшая автономная кабина с базовым освещением и короткими кабелями может эффективно использовать ШИМ-контроллер, когда напряжение солнечной панели соответствует напряжению батареи.

Варианты использования контроллера заряда солнечной батареи MPPT

Случай 1: Домашняя солнечная резервная система

Контроллер MPPT идеально подходит для бытовых систем резервного питания от батарей, поскольку он обеспечивает более быструю зарядку, более высокую эффективность и улучшенный сбор энергии в течение дня.

Случай 2: Солнечная установка для большого автофургона или кемпера

Большие системы автодомов с несколькими солнечными панелями, литиевыми батареями, холодильниками и инверторами выигрывают от технологии MPPT, поскольку она может более эффективно справляться с более высоким энергопотреблением.

Случай 3: Установка солнечной панели на большие расстояния

Контроллеры MPPT обычно используются, когда солнечные панели установлены далеко от аккумуляторной батареи.Более высокое напряжение на панели помогает снизить потери мощности в кабеле и повысить общую эффективность системы.

PWM против MPPT: какой из них лучше подходит для ваших нужд?

Выбор между PWM и MPPT зависит от вашего размер системы, бюджет, тип батареи, напряжение панели и энергопотребление.PWM лучше подходит для небольших, простых и недорогих солнечных систем, а MPPT лучше для более крупных систем, которым требуется более высокая эффективность и более высокая производительность зарядки.Для небольших установок, таких как солнечные фонари, небольшие домики или базовые автономные системы, ШИМ может быть достаточно.Это дешевле, проще в использовании и надежно, когда напряжение солнечной панели близко соответствует напряжению батареи.

Для более крупных систем MPPT обычно является лучшим выбором.Он может преобразовывать дополнительное напряжение панели в полезный зарядный ток, что помогает производить больше полезной энергии.Это полезно для домов, больших аккумуляторных батарей, литиевых батарей и мест с меняющимся солнечным светом.Бюджет также важен.ШИМ — хороший выбор, если вам нужны самые низкие первоначальные затраты.MPPT стоит дороже, но оно того стоит, если вашей системе требуется лучший сбор энергии, более длинные кабели или солнечные панели с более высоким напряжением.

Также следует учитывать тип батареи.Свинцово-кислотные аккумуляторы могут работать как с ШИМ, так и с MPPT, но литиевые батареи обычно получают больше преимуществ от MPPT, поскольку им требуется более точный контроль зарядки.Также следует учитывать погодные условия и условия солнечного света.Если в вашем районе стабильный солнечный свет и низкое энергопотребление, ШИМ может работать хорошо.Если солнечный свет часто меняется из-за облаков, тени или погоды, MPPT может лучше адаптироваться и собирать больше энергии.

Ошибки при выборе солнечного контроллера заряда

Общий Ошибка	Почему Это проблема	Возможно Результат
Выбор контроллер, основанный только на цене	Дешево контроллеры могут иметь низкую эффективность, слабые функции защиты или ненадежные производительность	Сокращенная система надежность и более короткий срок службы компонентов
Использование ШИМ контроллер с высоковольтными солнечными панелями	ШИМ-контроллеры не может эффективно использовать избыточное напряжение панели	Более низкая зарядка эффективность и потери солнечной энергии
Покупка миниатюрный контроллер	Контроллер может не выдерживать ток солнечной панели безопасно	Перегрев, отключение или повреждение контроллера
Игнорирование батареи совместимость типов	Разные аккумуляторы требуют разных профилей зарядки	Плохая зарядка производительность или повреждение батареи
Использование поддельных или некачественные MPPT-контроллеры	Какие-то недорогие продукты маркируются как MPPT, но на самом деле используют технологию ШИМ.	Низкая эффективность и плохая производительность системы
Неправильный солнечный согласование напряжения панели	Контроллер может неправильно регулировать напряжение зарядки	Зарядка нестабильность или снижение сбора энергии
Игнорирование кабеля расстояние и падение напряжения	Длинные кабельные трассы может снизить эффективность зарядки	Потеря мощности и медленная зарядка аккумулятора
Выбор ШИМ для большие солнечные системы	Эффективность ШИМ потери становятся более заметными в более крупных системах	Меньше всего производство энергии
Не проверяю функции защиты	Отсутствует средства защиты увеличивают системный риск	Возможная батарея перезарядка, перегрев или повреждение от короткого замыкания
Не удалось спланировать для будущего расширения	Контроллер позже может не поддерживать дополнительные солнечные панели	Дополнительное обновление стоимость или полная замена контроллера

Заключение

Контроллеры солнечного заряда PWM и MPPT помогают обеспечить безопасность и надежность систем солнечных батарей, но они не подходят для одних и тех же ситуаций.В общем, выбирайте ШИМ, если ваша система небольшая и ориентирована на бюджет, но выбирайте MPPT, если вы хотите получить больше солнечной энергии и повысить общую производительность зарядки.

Часто задаваемые вопросы [FAQ]

1. Почему контроллеры солнечного заряда MPPT обычно производят больше полезной солнечной энергии, чем контроллеры ШИМ?

Контроллеры MPPT преобразуют избыточное напряжение солнечной панели в дополнительный зарядный ток, позволяя большему количеству солнечной энергии достигать батареи.ШИМ-контроллеры не могут полностью использовать дополнительное напряжение панели, что приводит к снижению эффективности.

2. Почему MPPT больше подходит для систем с литиевыми батареями?

Контроллеры MPPT обычно обеспечивают лучший контроль зарядки, более высокую эффективность и регулируемые настройки зарядки, которые помогают улучшить производительность зарядки и срок службы литиевой батареи.

3. Как напряжение солнечной панели влияет на производительность ШИМ-контроллера?

ШИМ-контроллеры работают лучше всего, когда напряжение солнечной панели близко соответствует напряжению батареи.Более высокое напряжение панели может привести к неиспользованию энергии и снижению эффективности зарядки.

4. Почему контроллеры MPPT обычно используются в крупных автономных солнечных системах?

Контроллеры MPPT эффективно управляют солнечными батареями с более высоким напряжением и длинными кабелями, помогая улучшить общую производительность зарядки и снизить потери мощности.

5. Как контроллеры PWM и MPPT работают по-разному в пасмурную или холодную погоду?

Контроллеры MPPT автоматически адаптируются к изменяющейся погоде и могут собирать больше энергии в пасмурную или холодную погоду.ШИМ-контроллеры не могут полностью использовать дополнительное напряжение панели.

6. Почему поддельные контроллеры MPPT могут стать проблемой в солнечных системах?

Поддельные контроллеры MPPT на самом деле могут использовать внутреннюю технологию ШИМ, что приводит к снижению эффективности, замедлению зарядки и снижению производительности солнечной энергии.

7. Почему расстояние кабеля более важно в солнечных системах MPPT?

В системах MPPT используется более высокое напряжение панели, что снижает ток и потери мощности в длинных кабелях.

8. Какой тип контроллера заряда от солнечной энергии лучше подходит для небольших автодомов и кемпинговых систем?

ШИМ-контроллеров обычно достаточно для небольших систем на колесах и кемпингах, поскольку они доступны по цене и просты.Более крупные системы часто выигрывают от технологии MPPT.

9. Почему более крупные солнечные системы испытывают большую разницу в эффективности между PWM и MPPT?

Потери эффективности становятся более заметными в больших системах ШИМ, в то время как контроллеры MPPT восстанавливают больше полезной солнечной энергии за счет преобразования напряжения.

10. Что следует проверить пользователям перед выбором контроллера заряда солнечной батареи?

Вам следует проверить номинальное напряжение, токовую мощность, совместимость батареи, функции защиты и соответствие контроллера размеру солнечной системы.
