Как выбрать правильный микроконтроллер для вашего проекта

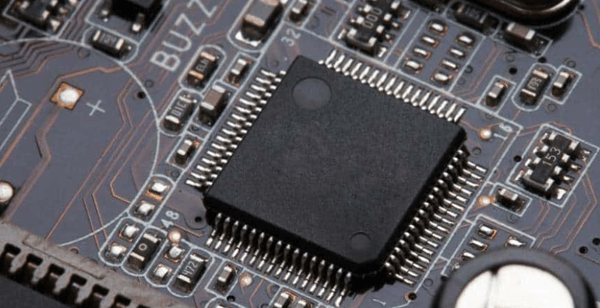

Выбор правильного микроконтроллера – это не только выбор самого быстрого или самого популярного чипа.Вам необходимо учитывать требования приложения, память, энергопотребление, интерфейсы связи, производительность в реальном времени, инструменты разработки, стоимость и долгосрочную доступность.В этой статье будет обсуждаться, что такое микроконтроллер, как он работает, его основные функции, общие применения, этапы выбора и его сравнение с микропроцессорами и одноплатными компьютерами.

Каталог

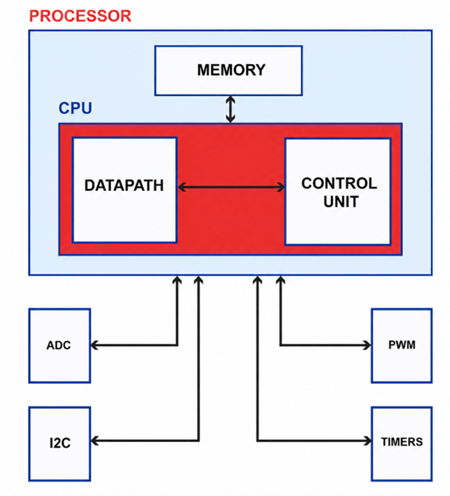

Как работает микроконтроллер

Микроконтроллер работает, используя свой процессор в качестве главного центра управления.Внутри процессора ЦП считывает и выполняет инструкции из памяти.ЦП включает в себя блок управления, который управляет потоком операций, и канал данных, который обрабатывает перемещение данных и вычисления.

В памяти хранятся инструкции программы и временные данные, необходимые во время работы микроконтроллера.Когда система включена, ЦП извлекает инструкции из памяти, обрабатывает их и отправляет команды различным внутренним модулям.

Микроконтроллер также взаимодействует с периферийными устройствами, такими как АЦП, I2C, ШИМ и таймеры.АЦП преобразует аналоговые сигналы датчиков в цифровые данные.I2C обеспечивает связь с внешними устройствами.ШИМ управляет такими выходными параметрами, как скорость двигателя или яркость светодиода, а таймеры управляют задержками, подсчетом и операциями, основанными на времени.

Основные характеристики и характеристики микроконтроллеров

Особенность / Спецификация	Описание	Общий Значения MCU / примеры	Важность
Архитектура ЦП	Внутренний конструкция процессора, используемая MCU	8-бит, 16-бит, 32-битный ARM Cortex-M0/M3/M4/M7, RISC-V	Определяет возможности обработки и сложность программного обеспечения
Тактовая скорость	Операционная частота процессора	от 1 МГц до 600 МГц	Высшие часы скорости улучшают производительность выполнения
Флэш-память	Энергонезависимый память, используемая для хранения программ	от 4 КБ до 16 МБ	Магазины прошивок и код приложения
СРАМ	Временный рабочая память для переменных и операций времени выполнения	от 512Б до 2 МБ	влияет многозадачность и возможность обработки данных
ЭСППЗУ	Энергонезависимый память для хранения небольших данных	от 128Б до 64КБ	Магазины калибровочные значения и настройки
Операционная Напряжение	Напряжение питания диапазон, необходимый для работы	от 1,8 В до 5,5 В	Важно для системы с батарейным питанием
Контакты GPIO	общего назначения цифровые контакты ввода/вывода	От 6 до 200+ контактов	Используется для датчики, светодиоды, реле, переключатели и интерфейсы
Разрешение АЦП	Аналого-цифровой точность преобразователя	8-битный, 10-битный, 12-битный, 16-битный	Высшее разрешение повышает точность аналоговых измерений
Разрешение ЦАП	Цифро-аналоговый точность преобразователя	от 8 бит до 12 бит	Используется для аналогового генерация сигнала
ШИМ-каналы	Ширина импульса выходные каналы модуляции	от 2 до 24+ каналы	Управляет двигателями, Светодиоды и цепи питания
Таймеры/Счетчики	Аппаратное время и счетные модули	8-бит, 16-бит, 32-битные таймеры	Используется для задержек, ШИМ, подсчет импульсов и планирование
UART-интерфейсы	Серийный порты связи	от 1 до 8 UART	Используется для отладка и связь с устройством
SPI-интерфейсы	Высокоскоростной синхронные порты связи	от 1 до 6 SPI модули	Используется для дисплеи, датчики и чипы памяти
I2C-интерфейсы	Двухпроводной интерфейсы связи	от 1 до 4 I2C модули	Используется для низкоскоростная периферийная связь
Поддержка шины CAN	Автомобильная/промышленная промышленность коммуникационная поддержка	CAN 2.0, CAN ФД	Важно в автомобильные и промышленные системы
Поддержка USB	USB-устройство или функциональность хоста	USB 2.0 Полноскоростной/Высокоскоростной	Позволяет ПК и периферийное соединение
Поддержка Ethernet	Проводная сеть возможность подключения	10/100 Мбит/с MAC-адрес Ethernet	Используется в IoT и промышленные сети
Беспроводная связь Возможности подключения	Встроенный беспроводная связь	Wi-Fi, Bluetooth, Зигби, ЛоРа	Важно для IoT-приложения
Мощность Потребление	Активный и сон текущее использование	мкА ток сна до сотен мА активного тока	Критически важно для портативные устройства
Режимы сна	Маломощный режимы работы	Режим ожидания, режим ожидания, Глубокий сон	Увеличивает батарею жизнь
Система прерываний	Аппаратное событие способность реагирования	Вложенный вектор контроллер прерываний (NVIC), внешние прерывания	Позволяет быстро ответ в режиме реального времени
Поддержка прямого доступа к памяти	Прямая память Контроллер доступа	от 1 до 16 DMA каналы	Улучшает эффективность высокоскоростной передачи данных
Тип упаковки	Физический чип стиль упаковки	ДИП, КФП, КФН, БГА	Влияет на размер печатной платы и способ сборки
Операционная Температура	Поддерживается диапазон температур окружающей среды	от -40°С до +85°С, +125°С	Важно для промышленные и автомобильные системы
Безопасность Особенности	Аппаратное обеспечение функции защиты	Безопасная загрузка, шифрование, OTP, TrustZone	Защищает прошивка и данные
Развитие Экосистема	Программное обеспечение и поддержка разработки оборудования	Ардуино IDE, STM32CubeIDE, MPLAB X, ESP-IDF	Упрощает программирование и отладка
Отладка Поддержка	Встроенный отладка интерфейсов	JTAG, SWD, Интернет-провайдер	Помогает прошивка разработка и устранение неполадок
в режиме реального времени Возможность	Детерминированный производительность обработки	поддержка ОСРВ, быстрая задержка прерывания	Важно для системы управления и автоматики

Общие применения микроконтроллеров

Бытовая электроника

Микроконтроллеры широко используются в бытовой электронике, такой как смарт-телевизоры, стиральные машины, микроволновые печи, кондиционеры, камеры и носимые устройства.В этих системах MCU управляет пользовательскими вводами, мониторингом датчиков, операциями синхронизации, управлением дисплеем и связью между внутренними модулями.Например, в современных стиральных машинах микроконтроллеры автоматически регулируют уровень воды, скорость двигателя и циклы стирки на основе сигналов датчиков.По сравнению со старыми системами управления на основе реле конструкции на основе микроконтроллеров обеспечивают более высокую эффективность, более низкое энергопотребление, меньший размер печатной платы и более интеллектуальные функции автоматизации.

Промышленная автоматизация

Системы промышленной автоматизации в значительной степени полагаются на микроконтроллеры для мониторинга и управления оборудованием в реальном времени.Микроконтроллеры обычно используются в модулях ПЛК, приводах двигателей, заводских датчиках, промышленных роботах и ​​оборудовании управления технологическими процессами.Их быстрый отклик на прерывания, точность таймера и поддержка связи, такой как CAN, Modbus и RS485, делают их идеальными для промышленных сред.В приложениях управления двигателем микроконтроллеры генерируют точные сигналы ШИМ для улучшения регулирования скорости и энергоэффективности.По сравнению с чисто аналоговыми системами управления автоматизация на базе микроконтроллеров обеспечивает большую гибкость, простоту обновления прошивки и расширенную диагностику.

Автомобильные системы

Современные автомобили содержат десятки микроконтроллеров, которые управляют такими важными функциями, как управление двигателем, торможение с АБС, срабатывание подушек безопасности, системы освещения, дисплеи на приборной панели и информационно-развлекательные системы.Автомобильные микроконтроллеры разработаны с учетом высокой надежности, быстрой обработки и работы при экстремальных температурах.Многие автомобильные микроконтроллеры поддерживают CAN-шину и стандарты функциональной безопасности для надежной связи с автомобилем.По сравнению с традиционными механическими методами управления автомобильные системы на базе микроконтроллеров повышают топливную экономичность, снижают выбросы, повышают безопасность и обеспечивают расширенные функции помощи водителю.

Интернет вещей и интеллектуальные устройства

Микроконтроллеры являются основой устройств Интернета вещей и продуктов для умного дома, таких как интеллектуальные розетки, беспроводные датчики, интеллектуальные замки, термостаты и системы безопасности.Микроконтроллеры Интернета вещей часто включают встроенные возможности подключения Wi-Fi, Bluetooth, Zigbee или LoRa для облачной связи и удаленного мониторинга.Популярные микроконтроллеры IoT, такие как Espressif Systems ESP32, обеспечивают низкое энергопотребление и встроенную беспроводную сеть, что делает их подходящими для приложений с батарейным питанием.По сравнению с полноценными одноплатными компьютерами микроконтроллеры предлагают более низкую стоимость, меньшее энергопотребление и более быстрое время запуска для специализированных встроенных задач.

Робототехника и управление двигателем

Системы робототехники используют микроконтроллеры для обработки данных датчиков, управления двигателями, управления алгоритмами движения и координации связи между подсистемами.Микроконтроллеры решают такие задачи, как управление ШИМ-двигателем, обработка обратной связи энкодера, обнаружение препятствий и позиционирование сервопривода.В дронах и роботизированных манипуляторах высокоскоростные 32-битные микроконтроллеры повышают точность движения и реакцию в реальном времени.По сравнению с аналоговыми контроллерами двигателей, системы на базе микроконтроллеров обеспечивают программируемые стратегии управления, адаптивное движение и расширенные возможности автоматизации.

Медицинское оборудование

В медицинском оборудовании, таком как тонометры, глюкометры, пульсоксиметры, портативные системы ЭКГ и инфузионные насосы, используются микроконтроллеры для обработки сигналов, взаимодействия с датчиками и управления дисплеем.Эти системы требуют очень стабильной работы, низкого энергопотребления и точного контроля времени.Многие медицинские микроконтроллеры также включают в себя мониторинг безопасности и малошумящие АЦП для точного измерения аналогового сигнала.По сравнению с системами дискретной логики микроконтроллеры упрощают конструкцию устройства, одновременно улучшая портативность и диагностические возможности.

Коммуникационное и сетевое оборудование

Маршрутизаторы, беспроводные модули, сетевые коммутаторы и коммуникационные шлюзы часто используют микроконтроллеры для обработки протоколов, мониторинга состояния и управления периферийными устройствами.Микроконтроллеры управляют стандартами последовательной связи, такими как UART, SPI, I2C, USB и Ethernet.В шлюзах промышленной связи микроконтроллеры помогают преобразовывать сигналы между различными протоколами, обеспечивая при этом надежную передачу данных.Их способность обрабатывать несколько интерфейсов связи делает их незаменимыми в современных сетевых системах.

Энергоменеджмент и силовая электроника

Источники питания, солнечные инверторы, системы управления батареями (BMS), системы ИБП и интеллектуальные счетчики энергии используют микроконтроллеры для мониторинга напряжения, тока, температуры и энергоэффективности.В импульсных источниках питания микроконтроллеры регулируют ШИМ-переключение для поддержания стабильного выходного напряжения и повышения эффективности.Усовершенствованные цифровые энергосистемы могут динамически регулировать рабочие параметры в зависимости от условий нагрузки.По сравнению с аналоговыми схемами управления управление питанием на базе микроконтроллера обеспечивает лучшую оптимизацию эффективности, защиту от сбоев и программируемое поведение системы.

Несколько шагов по выбору микроконтроллера (MCU)

Шаг 1. Определите требования к приложению

Первым шагом при выборе микроконтроллера является понимание точных требований проекта.Определите, будет ли система обрабатывать датчики, управление двигателем, беспроводную связь, управление дисплеем, обработку сигналов или автоматизацию в реальном времени.Такие приложения, как простая бытовая техника, могут требовать только базовых функций управления, в то время как робототехника, промышленные системы или устройства IoT часто требуют более быстрой обработки и передовых периферийных устройств.Четкое определение приложения предотвращает выбор микроконтроллера с недостаточной мощностью или неоправданно дорогой.

Шаг 2. Составьте полный список аппаратных интерфейсов

Создайте список всех периферийных устройств и интерфейсов, необходимых в системе.Сюда входят контакты GPIO, UART, SPI, I2C, АЦП, ЦАП, выходы ШИМ, таймеры, шина CAN, USB, Ethernet, Wi-Fi или Bluetooth.Например, системам управления двигателями может потребоваться несколько каналов ШИМ и таймеры с высоким разрешением, в то время как системы на основе датчиков могут отдавать приоритет производительности АЦП.Выбор микроконтроллера без достаточного количества интерфейсов может привести к необходимости внесения изменений в аппаратное обеспечение на более позднем этапе разработки.

Шаг 3. Оцените необходимую производительность обработки

Разные приложения требуют разных возможностей обработки.В простых системах управления светодиодами или кнопках могут использоваться недорогие 8-битные микроконтроллеры, тогда как для обработки данных в реальном времени, машинного обучения или передовых систем связи могут потребоваться 32-битные микроконтроллеры ARM Cortex или RISC-V.Также следует учитывать тактовую частоту, задержку прерывания, поддержку DMA и возможности операций с плавающей запятой.Более производительные микроконтроллеры улучшают многозадачность и скорость отклика, но обычно увеличивают энергопотребление и стоимость системы.

Шаг 4. Выберите подходящую архитектуру MCU.

Микроконтроллеры обычно доступны в 8-битной, 16-битной и 32-битной архитектуре.8-битный микроконтроллер часто подходит для простых встроенных задач управления и недорогих продуктов.16-битный микроконтроллер обеспечивает улучшенные вычислительные возможности для систем управления средней мощности.32-битный микроконтроллер обеспечивает более высокую производительность, поддержку большего объема памяти, расширенные периферийные устройства и улучшенную масштабируемость программного обеспечения.Современные IoT и промышленные системы часто используют 32-битные архитектуры из-за их гибкости и долгосрочной поддержки разработки.

Шаг 5. Определите требования к флэш-памяти, оперативной памяти и хранилищу

MCU должен иметь достаточно памяти для поддержки прошивки приложения и работы во время выполнения.Флэш-память хранит программный код, а ОЗУ обрабатывает временные переменные, буферы и операции стека.Приложения с графическим дисплеем, беспроводной связью или поддержкой RTOS обычно требуют значительно больше памяти.Выбор недостаточного количества памяти может привести к нестабильности программного обеспечения, ограничению функциональности или ограничениям будущих обновлений.

Шаг 6. Оцените требования к энергопотреблению

Устройствам с батарейным питанием требуются маломощные микроконтроллеры с эффективными спящими режимами и низким током в режиме ожидания.Портативные продукты, такие как интеллектуальные датчики, носимые устройства и устройства Интернета вещей, часто отдают предпочтение энергоэффективности, а не максимальной скорости обработки.Современные маломощные микроконтроллеры могут работать в режиме глубокого сна, потребляя ток всего в микроамперах, сохраняя при этом быстрое время пробуждения.Правильное управление питанием напрямую влияет на срок службы батареи и тепловые характеристики.

Шаг 7. Проверьте производительность и функции синхронизации в реальном времени.

Такие приложения, как робототехника, промышленная автоматизация, приводы двигателей и системы связи, часто требуют детерминированной производительности в реальном времени.Таймеры, скорость реакции на прерывания, точность ШИМ, сторожевые таймеры и контроллеры DMA являются важными функциями этих систем.Возможность работы в режиме реального времени помогает поддерживать стабильную работу и точное управление даже в условиях высокоскоростной обработки.

Шаг 8. Проверка поддержки связи и подключения

Современные встроенные системы часто требуют связи с датчиками, компьютерами, облачными платформами или другими устройствами.Убедитесь, что MCU поддерживает необходимые протоколы, такие как UART, SPI, I2C, USB, CAN, Ethernet, Wi-Fi, Bluetooth, Zigbee или LoRa.Для продуктов IoT встроенная беспроводная связь может снизить сложность печатной платы, время разработки и общую стоимость системы.

Шаг 9. Рассмотрите операционную среду и надежность

Условия окружающей среды сильно влияют на выбор MCU.Промышленным и автомобильным системам могут потребоваться расширенные диапазоны рабочих температур, устойчивость к электромагнитным помехам, устойчивость к вибрации и высокая надежность работы.Микроконтроллеры автомобильного класса часто поддерживают стандарты безопасности и функции обнаружения неисправностей для критически важных приложений.Игнорирование экологических требований может снизить долгосрочную надежность системы.

Шаг 10. Сравните доступные семейства микроконтроллеров и производителей.

После определения технических требований сравните семейства микроконтроллеров от таких производителей, как STMicroelectronics, Microchip Technology, Texas Instruments, NXP Semiconductors и Espressif Systems.Оцените производительность обработки, интеграцию периферийных устройств, экосистему программного обеспечения, цены, качество документации и долгосрочную доступность, прежде чем принимать окончательное решение.

Шаг 11. Проверьте тип корпуса и ограничения конструкции печатной платы.

Пакет MCU влияет на компоновку печатной платы, сложность сборки, тепловые характеристики и стоимость производства.Корпуса DIP легче создавать прототипы, а корпуса QFN и BGA занимают меньшую площадь для компактных продуктов.При выборе типа корпуса проектировщикам следует также учитывать расстояние между контактами, сложность пайки и рассеивание тепла.

Шаг 12. Проверьте стоимость, доступность и долговечность продукта.

Цены на MCU должны соответствовать бюджету продукта, сохраняя при этом долгосрочную стабильность поставок.Во время глобальной нехватки полупроводников некоторые микроконтроллеры стало трудно достать, что привело к серьезным задержкам производства.Выбор широко доступных семейств микроконтроллеров при сильной поддержке производителей снижает риски будущих закупок и упрощает массовое производство.

Шаг 13. Оценка инструментов разработки и экосистемы программного обеспечения

Сильная экосистема программного обеспечения упрощает разработку и устранение неполадок.Оцените доступность IDE, SDK, библиотек промежуточного программного обеспечения, поддержки RTOS, инструментов отладки и ресурсов сообщества.Платформы разработки, такие как STM32CubeIDE, MPLAB X, Arduino IDE и ESP-IDF, могут значительно сократить время разработки прошивки и повысить эффективность отладки.

Шаг 14. Выберите макетную плату и начните прототипирование.

Комплекты для разработки позволяют инженерам тестировать периферийные устройства, интерфейсы связи, энергопотребление и совместимость программного обеспечения перед окончательным производством оборудования.Прототипирование помогает выявить аппаратные ограничения, ошибки встроенного ПО и проблемы с температурой на ранних этапах разработки.Это также снижает риски при проектировании и ускоряет проверку продукта.

Шаг 15. Выполните тестирование и окончательную проверку.

Прежде чем завершить выбор MCU, проведите тестирование в реальных условиях эксплуатации.Проверьте стабильность системы, надежность связи, температурное поведение, энергопотребление и производительность периферийных устройств.Проверка в реальных условиях помогает гарантировать, что микроконтроллер сможет работать в течение длительного времени и в будущем расширять прошивку без проблем с надежностью.

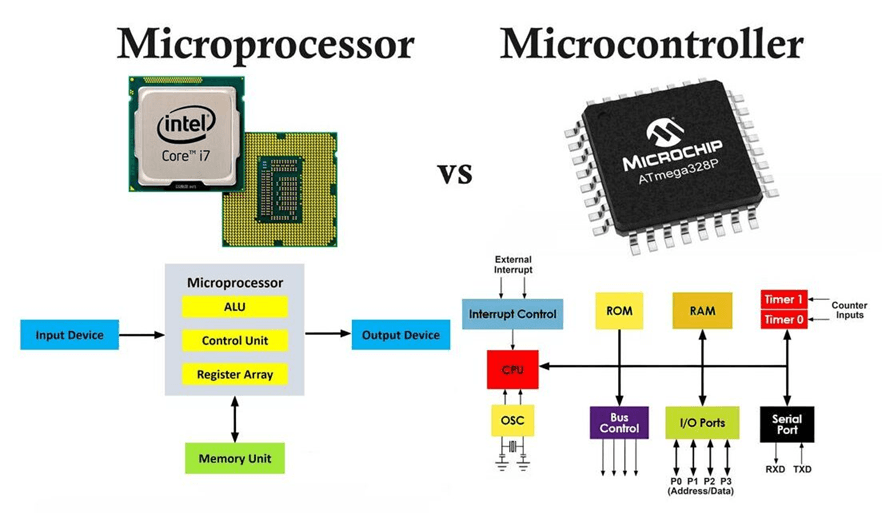

Микроконтроллеры против микропроцессоров

Параметр	Микроконтроллеры (МК)	Микропроцессоры (МПУ)
Основная цель	Посвященный контрольные задачи	общего назначения вычисления
Интеграция	процессор, память, Ввод-вывод, таймеры, АЦП, ШИМ и периферийные устройства в одном чипе	Обычно требуется внешняя оперативная память, хранилище, ввод-вывод и вспомогательные чипы
Вычислительная мощность	От низкого до умеренного	Высокий
Мощность потребление	Обычно низкий	Обычно выше
Стоимость	Ниже для встроенное управление	Высшая система стоимость
Операционная система	Голый металл прошивка или RTOS	Обычно работает полная ОС, такая как Linux, Android или Windows
Время загрузки	Быстро, часто миллисекунды	Медленнее из-за ОС загрузка
Лучшее для	Датчики, двигатели, техника, узлы IoT, системы управления	Компьютеры, смартфоны, планшеты, передовые системы HMI
В режиме реального времени контроль	Очень хорошо для детерминированный контроль	Менее предсказуемо если не использовать ОС реального времени
Пример	СТМ32, ПОС, АВР, ЭСП32	АРМ Кортекс-А, Intel, AMD, NXP i.MX

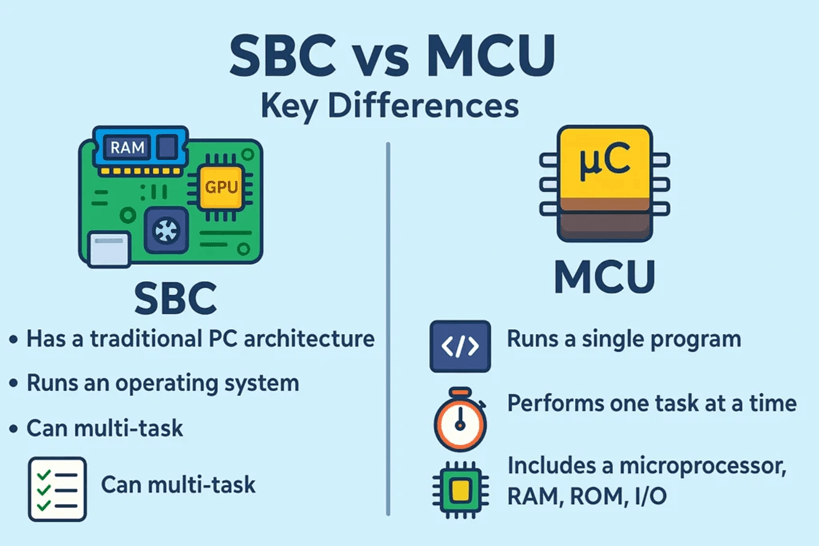

Микроконтроллеры против одноплатных компьютеров (SBC)

Параметр	Микроконтроллеры (МК)	Одинокий Бортовые компьютеры (SBC)
Основная цель	Прямое оборудование контроль	Полные вычисления на маленькой доске
Аппаратное обеспечение	Используется один чип на специальной печатной плате	Полная доска с процессором, оперативной памятью, хранилищем, портами и цепями питания
Операционная система	Голый металл прошивка или RTOS	Обычно ОС на базе Linux
Мощность потребление	Очень низко, хорошо для аккумуляторных устройств	Выше, обычно нужен стабильный источник питания
GPIO-управление	Быстро и в реальном времени	Доступно, но меньше реального времени из-за задержек ОС
Вычислительная мощность	Нижний	Гораздо выше
Возможности подключения	Зависит от MCU особенности	Часто включает в себя USB, HDMI, Ethernet, Wi-Fi, Bluetooth
Время загрузки	Очень быстро	Медленнее, потому что ОС должна загрузиться
Стоимость	Ниже для массы производство	Выше за доску
Лучшее для	Встроенный управление, датчики, управление двигателем, маломощный IoT	системы технического зрения, веб-серверы, проекты искусственного интеллекта, медиа, расширенные интерфейсы
Пример	Ардуино, СТМ32, ЭСП32, ПОС	малина Пи, BeagleBone, Orange Pi, NVIDIA Jetson

Заключение

При выборе MCU лучший вариант зависит от реальных потребностей проекта.Простому устройству может потребоваться только недорогой 8-битный микроконтроллер, тогда как для Интернета вещей, робототехнических, промышленных или автомобильных систем может потребоваться более быстрый 32-битный микроконтроллер с большим объемом памяти и расширенными периферийными устройствами.Проверив производительность, энергопотребление, интерфейсы, поддержку программного обеспечения, тип корпуса, доступность и результаты тестирования, вы можете выбрать надежный, масштабируемый и подходящий для долгосрочного использования микроконтроллер.

Часто задаваемые вопросы [FAQ]

1. Почему вместо полноценных компьютеров используются микроконтроллеры?

Микроконтроллеры меньше, дешевле и потребляют меньше энергии.Они лучше подходят для специализированных задач управления, таких как считывание показаний датчиков, привод двигателей и управление простыми электронными системами.

2. Как микроконтроллер управляет внешним оборудованием?

Он считывает входные сигналы, обрабатывает их через ЦП и отправляет выходные команды через интерфейсы GPIO, PWM, ADC, UART, SPI или I2C.

3. Почему размер памяти важен для микроконтроллера?

Flash хранит программу, а RAM обрабатывает временные данные.Если памяти слишком мало, система может работать нестабильно или ограничить будущие обновления.

4. В чем преимущество 32-битного MCU перед 8-битным MCU?

32-битный микроконтроллер быстрее, поддерживает больше памяти и лучше справляется со сложными задачами.8-битный микроконтроллер дешевле и его достаточно для простых приложений управления.

5. Почему таймеры и ШИМ важны в микроконтроллерах?

Таймеры управляют задержками и подсчетом, а ШИМ управляет скоростью двигателя, яркостью светодиодов и выходной мощностью.Они важны для точного контроля.

6. Как микроконтроллеры помогают экономить заряд батареи?

Многие микроконтроллеры имеют режимы сна и глубокого сна, которые сокращают потребление тока, когда устройство находится в режиме ожидания.Это помогает продлить срок службы батареи.

7. Почему важны UART, SPI и I2C?

Эти интерфейсы позволяют микроконтроллеру взаимодействовать с датчиками, дисплеями, микросхемами памяти, беспроводными модулями и другими устройствами.

8. Когда следует выбирать MCU вместо SBC?

Выбирайте MCU для задач управления в реальном времени с низким энергопотреблением.Выберите SBC для расширенных вычислений, графики, искусственного интеллекта, веб-серверов или приложений на базе Linux.

9. Почему экосистема программного обеспечения MCU важна?

Хорошие инструменты, библиотеки, SDK и поддержка сообщества делают разработку быстрее и проще.Они также помогают уменьшить проблемы отладки и проблемы долгосрочного обслуживания.
