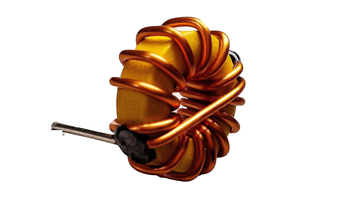

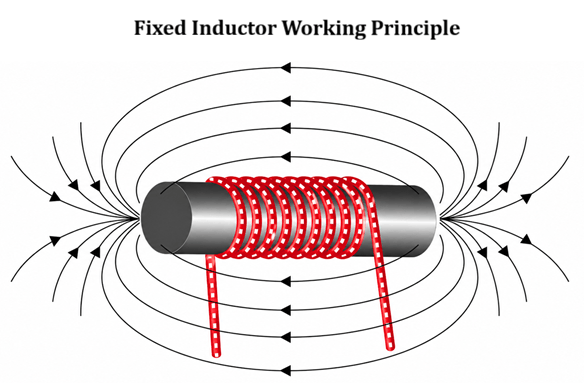

Фиксированная катушка индуктивности работает, генерируя и накапливая энергию в магнитном поле, когда электрический ток течет через ее намотку. Как показано на изображении ниже, красная катушка намотана на сердечник из материала, и когда на клеммах подается напряжение, ток начинает течь через провод. Этот ток создает магнитное поле вокруг каждого витка катушки. Индивидуальные магнитные поля соединяются, чтобы сформировать более сильное общее магнитное поле, представленное черными изогнутыми линиями и стрелками, окружающими катушку индуктивности. Сердечник помогает сосредоточить магнитный поток, увеличивая индуктивность и улучшая способность катушки индуктивности накапливать энергию.

По мере увеличения тока магнитное поле расширяется и накапливает энергию внутри магнитного поля вокруг катушки. Одной из самых важных характеристик фиксированной катушки индуктивности является ее способность противостоять резким изменениям в токе. Когда ток пытается быстро увеличиться, расширяющееся магнитное поле генерирует индуцированное напряжение, которое сопротивляется увеличению. Точно так же, когда ток начинает уменьшаться, сжимающееся магнитное поле производит напряжение, которое пытается поддерживать поток тока. Этот феномен, известный как самоиндукция, помогает стабилизировать изменения тока в схеме.
Когда источник питания отключается или ток уменьшается, магнитное поле сжимается и освобождает накопленную энергию обратно в цепь. Их способность накапливать магнитную энергию и противостоять резким колебаниям тока делает их важными компонентами во многих электронных системах.
Индуктивность — это свойство фиксированной катушки индуктивности, которое определяет, насколько эффективно она может производить и поддерживать магнитное поле, когда ток течет через намотку. Это представляет собой способность катушки противостоять изменениям тока, генерируя индуцированное напряжение. Количество индуктивности измеряется в генри (Гн), при этом меньшие значения обычно выражаются в миллигенри (мГн) или микроунках (мкГн). Более высокое значение индуктивности обычно означает, что катушка может накапливать больше магнитной энергии и обеспечивать большее сопротивление изменениям тока.
Индуктивность фиксированного индуктора определяется несколькими физическими факторами, включая количество витков провода, тип материала сердечника, площадь поперечного сечения сердечника и длину магнитного пути. Для простой катушки индуктивность можно приблизительно рассчитать с помощью формулы:

где:
• L = Индуктивность (Гн)
• μ = Проницаемость материала сердечника
• N = Количество витков в обмотке
• A = Площадь поперечного сечения сердечника (м²)
• l = Длина магнитного пути (м)
Согласно этой связи, увеличение количества витков, использование материала сердечника с более высокой проницаемостью или увеличение площади сердечника приведет к увеличению индуктивности. Напротив, более длинный магнитный путь, как правило, уменьшает значение индуктивности. Поскольку эти физические характеристики устанавливаются во время производства, индуктивность фиксированного индуктора остается постоянной при нормальных условиях эксплуатации.
• Хранение энергии - Хранит энергию в магнитном поле, когда через обмотку проходит ток.
• Фильтрация и уменьшение пульсаций - Уменьшает пульсации напряжения и колебания тока в силовых цепях. Помогает обеспечить более гладкий и стабильный выход.
• Подавление ЭМИ и шумов - Блокирует или ослабляет нежелательные сигналы высокочастотного шума. Улучшает электромагнитную совместимость и качество сигнала.
• Выбор частоты и настройка - Работает с конденсаторами для формирования резонансных цепей.
• Куплирование и декуплирование сигналов - Контролирует поток переменных и постоянных сигналов в цепи. Помогает изолировать шум и улучшить стабильность цепи.
• Ограничение тока и защита цепи - Противодействует резким изменениям в потоке тока. Помогает уменьшить пусковой ток и защищает чувствительные компоненты от всплесков тока.

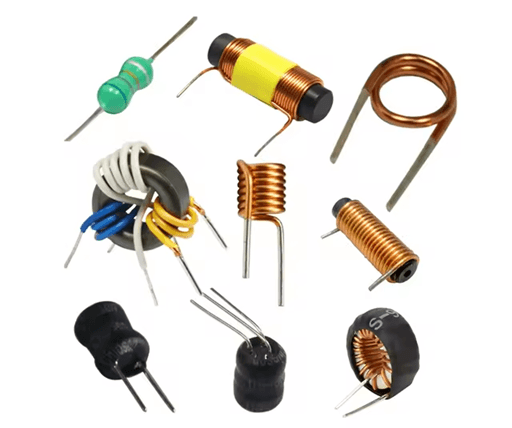

• Индуктивности с воздушным сердечником - Индуктивности с воздушным сердечником не используют магнитный сердечник и полагаются на воздух как магнитный путь. Поскольку отсутствует потеря сердечника или насыщение, они хорошо работают на высоких частотах.
• Железные индуктивности - Железные индуктивности используют железный сердечник для увеличения магнитной проницаемости и индуктивности. Они могут хранить больше магнитной энергии, чем индуктивности с воздушным сердечником, и часто используются в низкочастотных силовых приложениях. Однако они могут испытывать более высокие потери сердечника на повышенных частотах.
• Индуктивности с ферритовым сердечником - Индуктивности с ферритовым сердечником используют магнетические материалы, подобные керамике, известные как ферриты. Эти сердечники обеспечивают высокую индуктивность при относительно низких потерях на средних и высоких частотах.
• Индуктивности из порошкового железа - Индуктивности из порошкового железа конструируются с использованием сжатых частицы железа, смешанных с изоляционным материалом. Эта конструкция помогает уменьшить потери на вихревые токи и обеспечивает хорошую стабильность на широком диапазоне частот.
• Проволочные индуктивности - Проволочные индуктивности изготавливаются путем наматывания изолированного медного провода на сердечник или поддерживающую конструкцию. Они доступны в широком диапазоне значений индуктивности и токов.
• Многоуровневые чиповые индуктивности - Многоуровневые чиповые индуктивности являются компактными компонентами для поверхностного монтажа, производимыми путем стекания проводящих и магнитных слоев. Их маленький размер делает их подходящими для высокоплотных печатных плат, используемых в смартфонах, планшетах, беспроводных модулях и других портативных электронных устройствах.
• Силовые индуктивности - Силовые индуктивности специально разработаны для работы с более высокими токами и хранения больших объемов энергии. Они являются важными компонентами в регуляторах напряжения, DC-DC преобразователях, устройствах, работающих от батарей, и системах управления питанием.
• РЧ индуктивности - РЧ индуктивности оптимизированы для радиочастотных приложений и разработаны для эффективной работы на высоких частотах. Они имеют низкие потери, высокие факторы качества (Q) и стабильные электрические характеристики.
| Спецификация |
Обычный диапазон / значение |
Описание |
| Значение индуктивности |
1 нГн до 100 Гн+ |
Количество индуктивности, предоставляемой компонентом. |
| Допустимая индуктивность |
±1%, ±2%, ±5%, ±10%, ±20% |
Указывает, насколько фактическая индуктивность может отличаться от номинального значения. |
| Номинальный ток (Irms) |
10 мА до 100 А+ |
Максимальный непрерывный ток, который индуктивность может безопасно переносить. |
| Ток насыщения (Isat) |
50 мА до 200 А+ |
Уровень тока, при котором индуктивность начинает значительно снижаться. |
| Постоянное сопротивление (DCR) |
0,001 Ω до 100 Ω |
Внутреннее сопротивление обмотки. Низкие значения повышают эффективность. |
| Самосогласованная частота (SRF) |
100 кГц до 10 ГГц+ |
Частота, при которой индуктор ведет себя как резонансная цепь. |
| Фактор качества (Q) |
10 до 300+ |
Измеряет эффективность энергии по отношению к потерям энергии. |
| Рабочая температура |
-55°C до +155°C |
Температурный диапазон для надежной работы. |
| Материал сердечника |
Воздух, феррит, металлический порошок, керамика |
Магнитный материал, используемый для достижения требуемой индуктивности. |
| Температурный коэффициент |
±20 до ±500 ppm/°C |
Указывает на изменение индуктивности при изменениях температуры. |
| Сопротивление изоляции |
≥100 МΩ |
Сопротивление между обмоткой и сердечником или клеммами. |
| Номinale напряжение |
10 В до 1000 В+ |
Максимальное напряжение, которое можно безопасно применить. |
| Испытательная частота |
1 кГц, 10 кГц, 100 кГц, 1 МГц |
Частота, используемая для измерения значений индуктивности. |
| Тип корпуса |
Сквозное, SMD, радиальный, осевой |
Физический стиль установки индукторов. |
| Тип экранирования |
Экранированный или неэкранированный |
Определяет стойкость к электромагнитным помехам (EMI). |
| Размер / размеры |
0201 до больших мощных индукторов |
Физические размеры варьируются в зависимости от требований применения. |
| Применение |
Типичная индуктивность |
Номинальный ток |
Частотный диапазон |
| РЧ-цепи |
1 нГ – 10 мкГ |
10 мА – 1 А |
МГц до ГГц |
| Фильтрация сигналов |
1 мкГ – 100 мГ |
10 мА – 5 А |
кГц до МГц |
| DC-DC преобразователи |
0.1 мкГ – 100 мкГ |
0.5 А – 100 А |
100 кГц – 5 МГц |
| Блоки питания |
10 мкГ – 10 мГ |
1 А – 50 А |
50 Гц – МГц |
| Аудиоцепи |
100 мкГ – 100 мГ |
100 мА – 10 А |
20 Гц – 20 кГц |
| Подавление EMI |
1 мкГ – 100 мГ |
100 мА – 50 А |
кГц до МГц |
После изучения ключевых характеристик фиксированных индукторов важно понимать, как эти значения отображаются на самом компоненте. Производители используют различные системы маркировки для указания значений индуктивности, допусков и информации об идентификации продукта. Обучение тому, как читать эти маркировки, помогает вам быстро идентифицировать спецификации индукторов во время проектирования схем, устранения неполадок и замены.
Малые поверхностные индукторы обычно используют систему кодов из трех цифр. В этом формате первые две цифры представляют значащие цифры, а третья цифра указывает множитель. Например, код 102 представляет 1000 нГ (1 мкГ), в то время как 472 представляет 4700 нГ (4.7 мкГ).
Некоторые индукторы используют систему кодов из четырех цифр для обеспечения большей точности. Здесь первые три цифры представляют значащие цифры, а четвертая цифра указывает множитель. Например, 1001 соответствует 1000 нГ (1 мкГ).
Большие сквозные индукторы и мощные индукторы часто отображают свои значения индуктивности прямо в мкГ или мГ. Дополнительные маркировки могут включать коды допуска, идентификаторы производителей, коды даты и номера деталей. Поскольку форматы маркировки могут различаться у производителей, рекомендуется проконсультироваться с паспортом, когда требуются детализированные спецификации, такие как номинальный ток, допуск или материал сердечника.

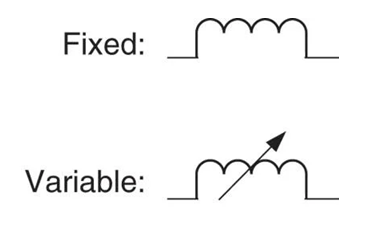

| Особенность |
Фиксированный индуктор |
Переменный индуктор |
| Значение индуктивности |
Фиксированное и не может быть настроено |
Может быть настроено в определенном диапазоне |
| Строение |
Использует фиксированный сердечник и конструкцию обмотки |
Использует регулируемый сердечник или механизм настройки |
| Настройка цепи |
Не подходит для настройки после установки |
Спроектирован для настройки и калибровки цепи |
| Стабильность |
Высокая стабильность и постоянная производительность |
Может меняться из-за настройки или вибрации |
| Сложность |
Простая конструкция |
Более сложная механическая конструкция |
| Стоимость |
Обычно ниже цена |
Обычно дороже |
| Размер |
Доступны в очень компактных размерах |
Обычно больше из-за механизма регулировки |
| Надежность |
Высокая надежность с меньшим количеством подвижных частей |
Более низкая надежность из-за подвижных компонентов |
| Обслуживание |
Обычно не требует настройки после установки |
Может потребоваться периодическая настройка или калибровка |
• Источники бесперебойного питания и DC-DC преобразователи
• Схемы подавления ЭМИ и шума
• Радиочастотные фильтры и коммуникационное оборудование
• Осцилляторы и временные схемы
• Аудиокроссоверы и усилители
• Приводы моторов и системы промышленной автоматизации
• Автомобильная электроника и системы управления аккумуляторами
• Потребительская электроника и портативные устройства
• Солнечные инверторы и системы возобновляемой энергии
• Измерительное и инструментальное оборудование и т.д.
Фиксированные индукторы отвечают за управление током, накопление магнитной энергии, снижение электрического шума и улучшение стабильности схемы. Поскольку их индуктивность фиксирована, они обеспечивают предсказуемую и надежную работу во многих типах электронных систем. Выбор правильного фиксированного индукторa требует проверки не только значения индуктивности. Важные характеристики, такие как номинальный ток, ток насыщения, DC-сопротивление, допускаемые отклонения, материал сердечника, диапазон частот и рабочая температура, все влияют на эффективность работы. Понимание этих деталей поможет вам выбрать фиксированный индуктор, который соответствует требованиям схемы по мощности, частоте и надежности.
Ток насыщения определяет максимальный ток, который индуктор может выдерживать, прежде чем его индуктивность начнет значительно падать. Если рабочий ток превышает этот предел, эффективность и производительность схемы могут пострадать.
DCR вызывает потери энергии в виде тепла. Более низкое DCR обычно улучшает эффективность, снижает повышение температуры и минимизирует потери энергии в силовых цепях.
Ферритовые сердечники обеспечивают высокую индуктивность с относительно низкими потерями на средних и высоких частотах. Это делает их подходящими для схем переключения, преобразователей и применения фильтров.
Выше SRF индуктор начинает вести себя больше как конденсатор, чем как индуктор. Это может снизить эффективность фильтрации и негативно повлиять на производительность схемы.
Увеличение количества витков увеличивает индуктивность, поскольку в катушке создается и связывается больше магнитного потока. Однако дополнительные витки также могут увеличить сопротивление и размер компонента.
Экранированные индукторы предпочтительнее, когда необходимо минимизировать электромагнитные помехи. Они помогают уменьшить утечку магнитного поля и предотвратить помехи с соседними компонентами.
Индукторами с воздушным сердечником не имеют потерь на сердечнике и не подвержены насыщению сердечника. Это позволяет им эффективно работать на высоких частотах, используемых в радиочастотных и коммуникационных системах.
Разные материалы сердечников имеют разные магнитные свойства. Такие материалы, как порошковый железо, могут выдерживать более высокие токи до насыщения, тогда как ферритовые сердечники оптимизированы для работы на более высоких частотах.
Номинальный ток — это максимальный непрерывный ток, который индуктор может пропускать без чрезмерного нагрева. Ток насыщения — это точка, при которой индуктивность начинает уменьшаться, потому что сердечник становится магнитно насыщенным.
