Руководство по чипу DS1302 RTC: функции, распиновка, работа и интерфейс Arduino

Во многих электронных проектах необходимо запоминать правильное время, даже когда питание отключено.Вот тут-то и пригодится чип DS1302 RTC.Это недорогая микросхема часов реального времени, которая может отслеживать секунды, минуты, часы, дату, месяц, год и поправку на високосный год до 2100. Она также поддерживает резервное питание от батареи, простой 3-проводной интерфейс и хранение небольших данных через ОЗУ 31 × 8 с батарейным питанием.В этой статье будут обсуждаться особенности DS1302, принцип работы, рабочая схема и многое другое.

Каталог

Характеристики и характеристики DS1302

• Часы реального времени и календарь - Отслеживает секунды, минуты, часы, дату, день, месяц, год и поправку на високосный год до 2100.

• 31 × 8 ОЗУ с батарейным питанием - Включает внутреннюю SRAM для хранения небольших объемов данных при отключении питания.

• 3-проводной последовательный интерфейс - Использует простой интерфейс связи с выводами CE, I/O и SCLK.

• Передача данных в пакетном режиме - Поддерживает быстрые многобайтовые операции чтения и записи данных часов и оперативной памяти.

• Низкое энергопотребление - Разработан для приложений с батарейным питанием и очень низким током в режиме ожидания.

• Поддержка резервного питания от батареи - Продолжает вести учет времени даже при отключении основного источника питания.

• TTL-совместимая логика - Совместим со стандартными TTL и большинством логических уровней микроконтроллеров.

• Широкий диапазон рабочего напряжения - Работает от 2,0 В до 5,5 В для гибкой системной интеграции.

• Компактный 8-контактный корпус - Доступны в 8-контактном корпусе DIP и 8-контактном SO для компактных печатных плат.

• Коммерческая и промышленная поддержка температуры - Поддерживает работу от 0°C до +70°C (коммерческий) и до -40°C до +85°C (промышленный).

• Широкий диапазон температур хранения - Выдерживает температуру хранения от -55°C до +125°C.

• Возможность пайки при температуре 260°C - Поддерживает стандартные процессы пайки при сборке печатной платы.

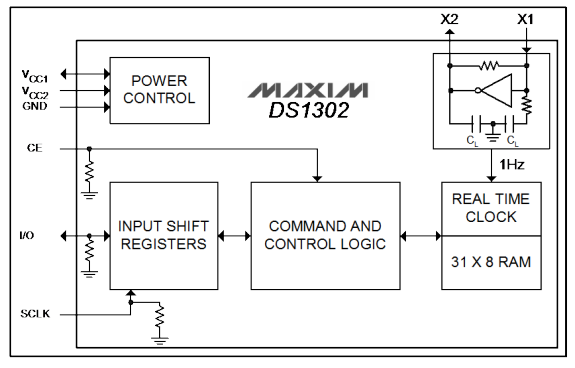

Как работает чип RTC DS1302

DS1302 — это микросхема часов реального времени (RTC), предназначенная для поддержания точного времени и календарной информации даже при отключении основного питания системы.Внутри чипа низкочастотный кварцевый генератор с частотой 32,768 кГц генерирует точные синхронизирующие импульсы, которые делятся внутри для получения секунд, минут, часов, дней, дат, месяцев и лет реального времени.Чип также включает автоматическую компенсацию високосного года, что позволяет ему правильно отслеживать календарные даты до 2100 года.

Внутренняя логика управления и контроля управляет всеми операциями хронометража и связью с микроконтроллером.DS1302 использует простой 3-проводной последовательный интерфейс, состоящий из CE (включение чипа), ввода-вывода (данные) и SCLK (последовательный тактовый сигнал).Через этот интерфейс микроконтроллер может считывать данные текущего времени или записывать обновленные настройки часов в регистры RTC.Функция пакетного режима позволяет быстро передавать несколько байтов тактовых данных или данных ОЗУ за один цикл связи.

DS1302 также содержит 31 × 8 байт SRAM с батарейным питанием для хранения небольших объемов пользовательских данных во время отключения питания.Его внутренняя схема управления питанием автоматически переключается между основным источником питания и резервным аккумулятором.При отключении внешнего питания часы реального времени продолжают работать от резервной батареи, гарантируя непрерывное сохранение времени и сохраненных данных.

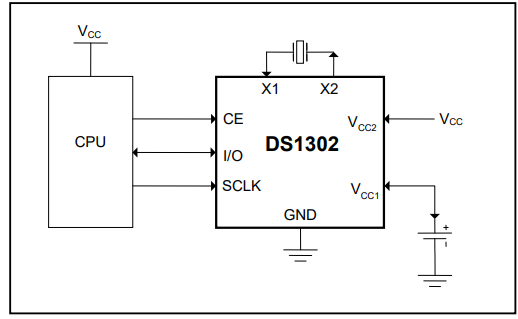

Рабочая схема DS1302

Рабочая схема DS1302 показывает основные внешние соединения, необходимые для работы чипа RTC внутри встроенной системы.Чип подключается напрямую к микроконтроллеру через три линии связи: CE, I/O и SCLK.Эти соединения позволяют процессору отправлять команды и обмениваться данными времени или памяти с чипом RTC во время работы системы.

Часовой кристалл с частотой 32,768 кГц подключен между контактами X1 и X2 для обеспечения опорного тактового сигнала, необходимого для точной генерации времени.Правильное размещение кристалла важно, поскольку длинные дорожки на печатной плате или электрический шум могут повлиять на стабильность синхронизации и увеличить дрейф тактовой частоты.

Для DS1302 также требуется как основной, так и резервный источник питания.В большинстве схем VCC2 подключен к первичному напряжению системы, а VCC1 подключен к батарейке типа «таблетка».Такое аппаратное обеспечение позволяет RTC сохранять информацию о времени, когда основное питание системы недоступно.

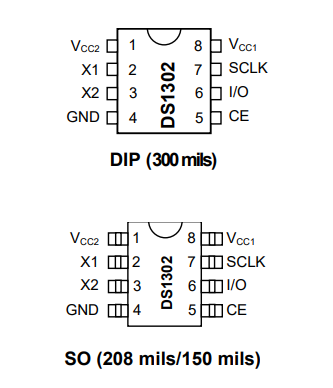

Распиновка и конструкция оборудования DS1302

Пин-код Номер	Пин-код Имя	Функция	Аппаратное обеспечение Примечание к проектированию
1	ВКК2	Основная мощность вход питания	Подключите этот контакт к основному напряжению системы, обычно от схемы микроконтроллера.
2	Х1	Кристалл вход генератора	Подключите одну сторону кристалла 32,768 кГц здесь.Держите трассу короткой для большей стабильности.
3	Х2	Кристалл выходной сигнал генератора	Подключите Другая сторона кристалла 32,768 кГц здесь.Избегайте размещения шумных сигналов вблизи этот штифт.
4	Земля	Земля	Подключитесь к общее заземление цепи.
5	CE	Чип Включить	Используется микроконтроллер для начала связи с DS1302.
6	ввод/вывод	Двунаправленный линия данных	Передаёт данные между DS1302 и микроконтроллером.
7	СКЛК	Серийные часы ввод	Получает часы импульсы от микроконтроллера во время передачи данных.
8	ВКК1	Резервное питание ввод	Подключитесь к резервная батарея или суперконденсатор для сохранения времени при отключении питания.

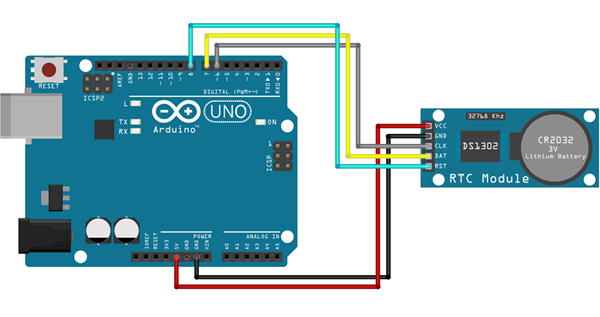

Программирование DS1302 и интерфейс микроконтроллера

DS1302 широко используется с микроконтроллерами, поскольку его простой 3-проводной интерфейс позволяет легко обмениваться данными с платами разработки, такими как системы Arduino, ESP32, STM32, PIC и AVR.Микроконтроллер управляет чипом RTC через контакты CE, DAT/I/O и CLK/SCLK для считывания или обновления информации о времени и календаре.

DS1302 Контакт модуля	Ардуино Значок ООН	Функция
ВКК	5В	Основная мощность поставка
Земля	Земля	Общая основа соединение
КЛК	Цифровой контакт 2	Серийные часы сигнал
ДАТ	Цифровой контакт 3	Двунаправленный передача данных
РСТ	Цифровой контакт 4	Чип включения / сброс управления

В типичной настройке Arduino модуль RTC получает питание непосредственно от платы Arduino, а коммуникационные контакты подключаются к цифровым контактам ввода-вывода.Микроконтроллер отправляет тактовые команды и получает данные в реальном времени через последовательный интерфейс DS1302.В большинстве проектов используются библиотеки Arduino, такие как DS1302 или Rtc от Makuna, для упрощения программирования и снижения сложности связи на низком уровне.

Программирование DS1302 обычно включает в себя инициализацию часов реального времени, установку правильной даты и времени и постоянное считывание регистров времени для функций отображения или управления.Разработчики обычно используют этот чип в цифровых часах, будильниках, таймерах, системах учета рабочего времени, контроллерах автоматизации и приложениях регистрации данных.

Благодаря простым требованиям к аппаратному обеспечению и удобному для новичков протоколу связи DS1302 остается популярным решением RTC для проектов образовательной электроники и недорогих встраиваемых систем.

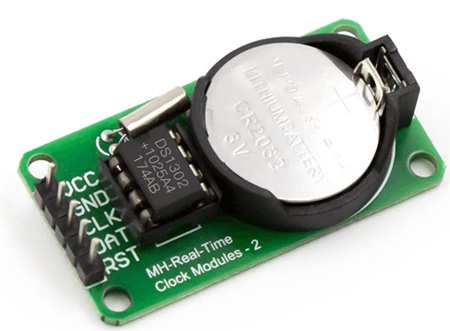

Модуль часов реального времени DS1302

Модуль DS1302 RTC представляет собой готовую плату, построенную на базе микросхемы DS1302.Вместо того, чтобы отдельно подключать голую микросхему, кристалл, держатель резервной батареи и поддерживающие детали, модуль размещает эти компоненты на одной небольшой печатной плате.Это упрощает использование в прототипах, часах, таймерах и других недорогих электронных проектах.

Типичный модуль DS1302 включает в себя микросхему RTC, кристалл с частотой 32,768 кГц, держатель батарейки типа «таблетка» и разъемы контактов для внешнего подключения.Кристалл обеспечивает опорное время, а держатель батареи поддерживает питание цепи часов при отключении основного источника питания.Это позволяет модулю сохранять данные времени и календаря во время перебоев в подаче электроэнергии.

Одной из важных деталей является схема резервной батареи.Некоторые модули DS1302 включают в себя путь зарядки, предназначенный для перезаряжаемых элементов, но многие пользователи устанавливают стандартный элемент типа «таблетка» CR2032, который не подлежит перезарядке.Прежде чем использовать модуль в течение длительного времени, важно проверить, есть ли на плате схема зарядки, и выбрать правильный тип батареи.

DS1302 против других чипов RTC

Особенность	DS1302	DS1307	DS3231	PCF8563
Общение Интерфейс	3-проводной последовательный порт	I2C	I2C	I2C
Операционная Напряжение	2,0 В – 5,5 В	4,5 В – 5,5 В	2,3 В – 5,5 В	1,0 В – 5,5 В
Точность часов	Умеренный	Умеренный	Очень высокий	Хорошо
Температура Компенсация	Нет	Нет	Да	Нет
Внутренний кристалл	Нет	Нет	Да	Нет
Резервная батарея Поддержка	Да	Да	Да	Да
Внутренняя оперативная память	31 × 8 байт	56 байт	Ограниченный пользователь регистры	Нет SRAM
Мощность Потребление	Низкий	Умеренный	Низкий	Очень низкий
Дрейф времени	Более высокий дрейф возможно	Умеренный дрейф	Очень низкий дрейф	Ниже, чем DS1307
Аппаратное обеспечение Сложность	Простой	Простой	Очень просто	Простой
Стоимость	Очень низкий	Низкий	Высшее	Низкий
Лучший вариант использования	Основные часы и Ардуино проекты	Наследие РТК приложения	Точное время и системы Интернета вещей	Сверхмалое энергопотребление портативные устройства

Приложения для чипа DS1302 RTC

Цифровые часы и календарные системы

DS1302 широко используется в цифровых часах и календарных системах, поскольку он может сохранять информацию о дате и времени в режиме реального времени даже во время перебоев в подаче электроэнергии.Поддержка резервной батареи позволяет часам продолжать работу без перезапуска после отключения питания, что делает их пригодными для светодиодных часов, настольных календарей, настенных часов и дисплеев таймера.

Проекты Arduino и образовательной электроники

DS1302 популярен в Arduino и образовательных проектах, поскольку его простой 3-проводной интерфейс связи упрощает программирование RTC для начинающих.Студенты и любители обычно используют этот чип, чтобы узнать о встроенных системах, хронометраже, последовательной связи и памяти с батарейным питанием.

Системы регистрации данных

Многие недорогие системы регистрации данных используют DS1302 для добавления временных меток к показаниям датчиков, измерениям окружающей среды и записям о работе машины.RTC помогает поддерживать хронологическое отслеживание событий, даже когда основная система теряет питание.В базовых приложениях регистрации, таких как мониторинг температуры или отслеживание энергопотребления, DS1302 обеспечивает надежный учет времени без значительного увеличения стоимости оборудования.

Системы сигнализации и планирования

DS1302 обычно используется в системах сигнализации, автоматических таймерах и контроллерах планирования, где события должны происходить в определенное время.Такие приложения, как системы школьных звонков, контроллеры орошения, напоминания о лекарствах и программируемые таймеры бытовой техники, используют часы реального времени для поддержания точного планирования во время непрерывной работы.

Домашняя автоматизация и встроенные контроллеры

Системы домашней автоматизации часто используют DS1302 для функций управления по времени, таких как автоматическое освещение, планирование работы вентиляторов, мониторинг безопасности и управление бытовой техникой.RTC позволяет встроенным контроллерам выполнять действия в соответствии с реальным временем, а не полагаться только на внутренние программные таймеры.

Портативные устройства с батарейным питанием

DS1302 подходит для электроники с батарейным питанием из-за низкого энергопотребления в режиме ожидания и работы от резервной батареи.Портативные таймеры, портативные инструменты, компактные устройства мониторинга и встраиваемые системы с низким энергопотреблением используют этот чип для поддержания времени, пока основной процессор находится в спящем режиме или выключен.

Системы контроля посещаемости и доступа

Базовые системы посещаемости и устройства контроля доступа используют DS1302 для записи временных меток активности пользователей, проверок и регистрации событий.RTC помогает вести точные хронологические записи даже после перебоев в подаче электроэнергии или перезапусков системы.

Недорогая бытовая электроника

DS1302 широко используется в недорогой бытовой электронике, такой как кухонные таймеры, электронные часы, контроллеры термостатов, электроника для хобби и простые устройства автоматизации.Многие производители выбирают этот чип, поскольку он требует очень мало внешних компонентов, но при этом обеспечивает надежную работу часов реального времени.

Информация для заказа DS1302

Часть Номер	Температура Диапазон	Пакет Тип
DS1302+	от 0°С до +70°С	8-ПДИП (300 мил)
DS1302N+	от -40°С до +85°С	8-ПДИП (300 мил)
DS1302S+	от 0°С до +70°С	8-СО (208 мил)
DS1302SN+	от -40°С до +85°С	8-СО (208 мил)
DS1302Z+	от 0°С до +70°С	8-СО (150 мил)
DS1302ZN+	от -40°С до +85°С	8-СО (150 мил)

Как выбрать правильный чип RTC для вашего проекта

• Проверьте требования к точности - Используйте DS1302 для базового хронометража;выберите DS3231 для более высокой точности.

• Соответствуйте интерфейсу - DS1302 использует 3-проводной последовательный порт, а DS1307, DS3231 и PCF8563 обычно используют I2C.

• Учитывайте энергопотребление - Выбирайте часы реального времени с низким энергопотреблением для аккумуляторных или портативных устройств.

• Проверьте поддержку резервного копирования - Убедитесь, что часы реального времени могут отслеживать время при отключении основного питания.

• Обзор внешних частей - Для DS1302 необходим внешний кварцевый резонатор, а для DS3231 имеется встроенный компенсированный генератор.

• Сопоставьте приложение - DS1302 подходит для часов, таймеров и учебных проектов;DS3231 подходит для Интернета вещей и регистрации данных.

• Баланс стоимости и надежности - DS1302 дешевле, но DS3231 лучше, когда важна точность.

Часто задаваемые вопросы [FAQ]

1. Почему в DS1302 используется резервная батарея?

Резервная батарея поддерживает работу часов при отключении основного питания.Это предотвращает потерю системой правильного времени во время выключения или сбоя питания.

2. В чем основная разница между DS1302 и DS3231?

DS1302 дешевле и проще, но DS3231 точнее.DS3231 имеет температурную компенсацию, а DS1302 зависит от внешнего кристалла.

3. Почему расположение печатной платы может влиять на точность DS1302?

В DS1302 используется кристалл с частотой 32,768 кГц, на который могут влиять шумы или длинные дорожки печатной платы.Размещение кристалла близко к чипу помогает уменьшить дрейф тактовой частоты.

4. Почему DS1302 до сих пор используется в проектах Arduino?

Он недорог, прост в подключении и поддерживается многими библиотеками.Это делает его полезным для новичков, студентов и простых проектов по хронометражу.

5. Как пакетный режим помогает DS1302?

Пакетный режим позволяет чипу передавать несколько байтов времени или данных ОЗУ за одну операцию.Это делает чтение и запись данных быстрее и проще.

6. Почему некоторые модули DS1302 имеют проблемы с безопасностью батареи?

Некоторые модули включают схему зарядки, но многие пользователи устанавливают неперезаряжаемые батарейки CR2032.Зарядка неперезаряжаемой батареи может привести к ее повреждению или утечке.

7. Как DS1302 помогает системам с низким энергопотреблением?

DS1302 может отслеживать время, используя очень низкий резервный ток.Это помогает устройствам с батарейным питанием поддерживать время, даже когда основной процессор выключен.

8. Зачем использовать чип RTC вместо программного обеспечения синхронизации?

Программное время останавливается, когда микроконтроллер перезагружается, переходит в режим сна или теряет питание.Чип RTC измеряет время независимо, используя резервное питание.
