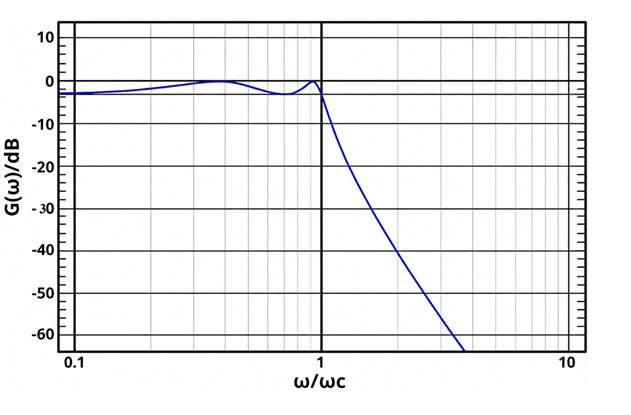

Фильтр Чебышева является типом радиочастотного (РЧ) фильтра , разработанным для обеспечения более резкого перехода между проходной и заградительной полосами, чем фильтр Баттерворта такого же порядка. Он достигает этой улучшенной селективности, позволяя контролируемую рябь в проходной или заградительной полосе, в зависимости от проектирования фильтра. Путем затухания сигналов вне желаемого частотного диапазона эти фильтры помогают улучшить качество сигнала и уменьшить помехи. Это популярный выбор в РЧ-цепях, где важны контроль ширины диапазона, изоляция сигналов и эффективность спектра.

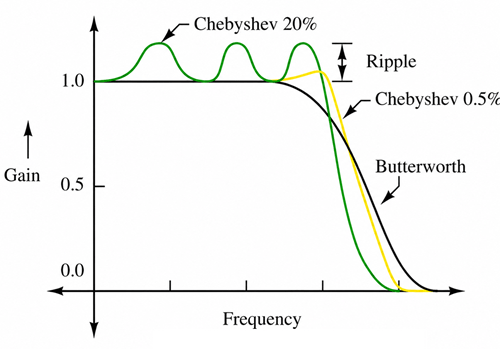

На изображении ниже показана частотная характеристика фильтра Чебышева по сравнению с фильтром Баттерворта. Фильтр Чебышева работает, позволяя сигналам в желаемом частотном диапазоне проходить, одновременно затухая нежелательные частоты вне этого диапазона. Его основной характеристикой является наличие контролируемой ряби в проходной полосе, что помогает достигать гораздо более резкого спада около частоты среза.

На графике зеленая кривая (Чебышев 20%) имеет большую рябь в проходной полосе. Поскольку допускается больше ряби, фильтр очень быстро переходит от проходной полосы к заградительной полосе. Это обеспечивает отличную частотную селективность, но вызывает большую вариацию в усилении сигнала в проходной полосе.
желтая кривая (Чебышев 0.5%) имеет гораздо меньшую рябь. Она по-прежнему предлагает более резкий срез, чем фильтр Баттерворта, при этом сохраняя более стабильный отклик в проходной полосе.
черная кривая (Баттерворт) имеет совершенно плоскую проходную полосу без ряби. Однако ее спад более плавный, что означает, что нежелательные частоты не затухают так быстро вблизи частоты среза.
В РЧ-системах входной сигнал содержит как желаемые, так и нежелательные частотные компоненты. Фильтр Чебышева пропускает желаемые частоты с минимальными потерями и быстро затухает частоты за пределами точки среза.
Фильтры Чебышева в основном классифицируются на фильтры Чебышева типа I и типа II. Оба типа разработаны для обеспечения более резкой частотной селективности, чем многие базовые конструкции фильтров, но они размещают рябь в различных частях частотной характеристики.

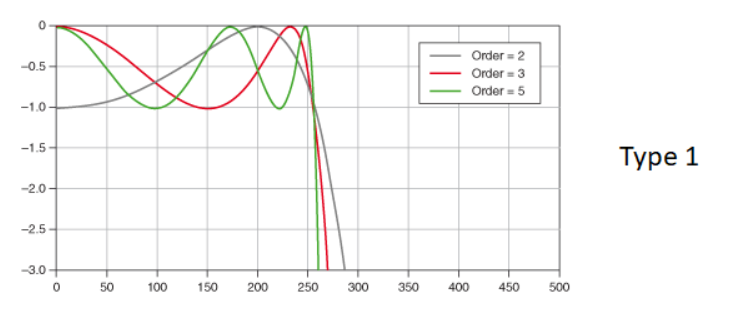

• Фильтр Чебышёва типа I – Фильтр Чебышёва типа I имеет колебания в полосе пропускания. Это означает, что усиление немного увеличивается и уменьшается перед частотой среза. Как показано на изображении отклика типа I, более высокие порядки фильтра создают больше циклов колебаний и более резкое падение после точки среза. Этот тип обычно используется, когда требуется сильное расщепление частот, например, в РЧ-приемниках, передатчиках и коммуникационных системах.

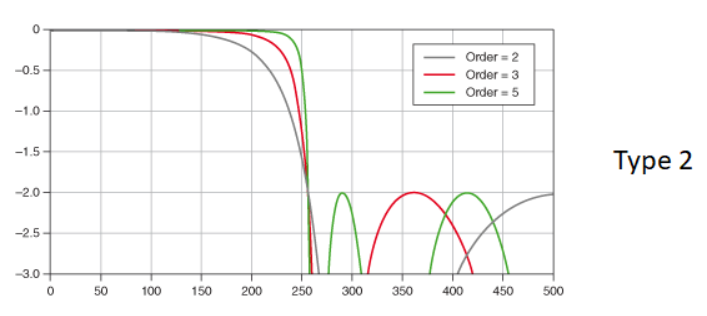

• Фильтр Чебышёва типа II – Фильтр Чебышёва типа II, также называемый обратным фильтром Чебышёва, имеет более плоскую полосу пропускания, но колебания в остановочной полосе. Как показано на изображении отклика типа II, диапазон желаемого сигнала остается более стабильным перед частотой среза, в то время как диапазон отклоняемых частот содержит колебания. Этот тип полезен, когда точность сигнала в полосе пропускания важнее, но при этом необходимо сильное подавление нежелательных частот.
Основное различие этих типов заключается в том, где появляются колебания. Тип I размещает колебания в полосе пропускания для достижения более быстрого перехода после частоты среза. Тип II сохраняет полосу пропускания более плоской и размещает колебания в остановочной полосе. В практическом RF-дизайне тип I обычно выбирается для более резкой селективности, в то время как тип II лучше подходит, когда требуется более чистый отклик полосы пропускания.
Несколько ключевых характеристик определяют производительность фильтра Чебышёва РЧ. Эти характеристики влияют на то, насколько резко фильтр разделяет желаемые и нежелательные частоты, сколько допустимых колебаний сигнала и сколько потерь сигнала происходит в РЧ-цепи.
Колебания в полосе пропускания являются одной из определяющих характеристик фильтра Чебышёва. В отличие от фильтра Баттерворта, который имеет плоскую полосу пропускания, фильтр Чебышёва допускает контролируемые колебания усиления в пределах полосы пропускания. Колебания обычно указываются в децибелах, таких как 0.1 дБ, 0.5 дБ или 1 дБ. Более высокое значение колебаний обычно дает более резкое падение, но также создает большее колебание амплитуды в желаемом сигнале.
Частота среза обозначает переход между полосой пропускания и остановочной полосой. Это точка, где фильтр начинает значительно ослаблять сигналы. В РЧ-системах частота среза определяет, какой диапазон частот допускается, а какой диапазон отклоняется.
Порядок фильтра относится к количеству реактивных элементов или ступеней фильтра, используемых в проектировании. Фильтр Чебышёва более высокого порядка обеспечивает более резкое разделение частот и более сильное подавление нежелательных сигналов. Однако, он также требует большего количества компонентов, увеличивает сложность цепи и может увеличитьInsertion Loss.
Скорость падения описывает, насколько быстро фильтр уменьшает сигналы за пределами частоты среза. Фильтры Чебышёва известны своей крутой скоростью падения, что делает их полезными, когда нежелательные частоты близки к желаемому сигналу. Это одна из причин, по которой они часто используются в РЧ-приемниках, передатчиках и коммуникационных цепях.
Подавление в остановочной полосе показывает, насколько сильно фильтр уменьшает нежелательные сигналы за пределами полосы пропускания. Оно измеряется в децибелах. Более высокое подавление в остановочной полосе означает лучшее подавление помех, гармоник и сигналов соседних каналов.
Потери на экран – это количество мощности сигнала, потерянное при прохождении сигнала через фильтр. В РЧ-цепях предпочтительно иметь низкие потери на экран, потому что это помогает сохранить силу сигнала и повысить эффективность системы.
Частотная селективность относится к тому, насколько хорошо фильтр разделяет желаемые частоты от нежелательных частот. Фильтр Чебышёва имеет высокую селективность, потому что его основанный на колебаниях дизайн позволяет более резкий переход между полосой пропускания и остановочной полосой.
Фильтры Чебышёва РЧ обычно разрабатываются для определенного источника и нагрузки импеданса, обычно 50 Ω или 75 Ω в РЧ-системах. Правильное согласование импеданса помогает уменьшить отражения сигнала, потери обратного отражения и нежелательные стоячие волны.

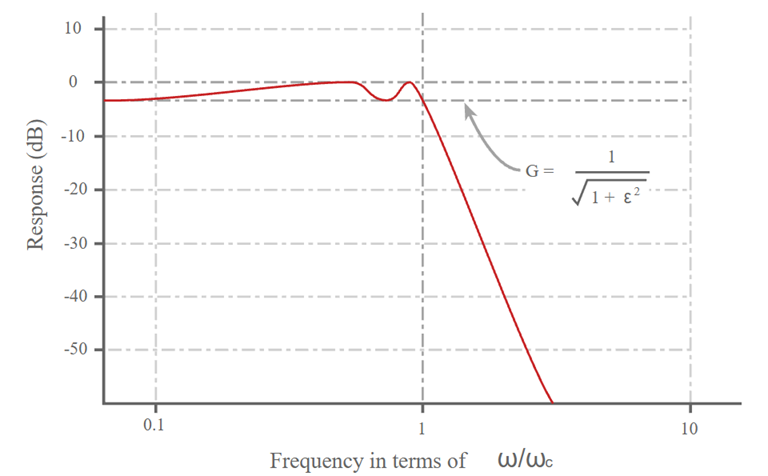

Изображение показывает типичный отклик фильтра Чебышёва типа I. Небольшие колебания в полосе пропускания и резкое ослабление после частоты среза являются ключевыми характеристиками фильтров Чебышёва.
Амплитудный отклик задается формулой:
|H(jω)| = 1 / √[1 + ε²Tn²(ω/ωc)]
Где:
• |H(jω)| = амплитудный отклик
• ε = коэффициент колебаний
• Tn = многочлен Чебышёва n-ого порядка
• ω = угловая частота
• ωc = угловая частота среза
Минимальное значение усиления в полосе пропускания составляет:
Gmin = 1 / √(1 + ε²)
Коэффициент колебаний можно рассчитать по спецификации колебаний в полосе пропускания:
ε = √(10^(Rp/10) − 1)
Где Rp – это колебания в полосе пропускания в децибелах (дБ).
Эти уравнения часто используются при проектировании фильтров Чебышёва и расчёте их частотной характеристики. Они помогают определить взаимосвязь между рябью, порядком фильтра, частотой среза и характеристиками аттенюации.
Следующие примеры показывают общие схемы фильтров Чебышёва второго порядка на основе топологии Sallen-Key.

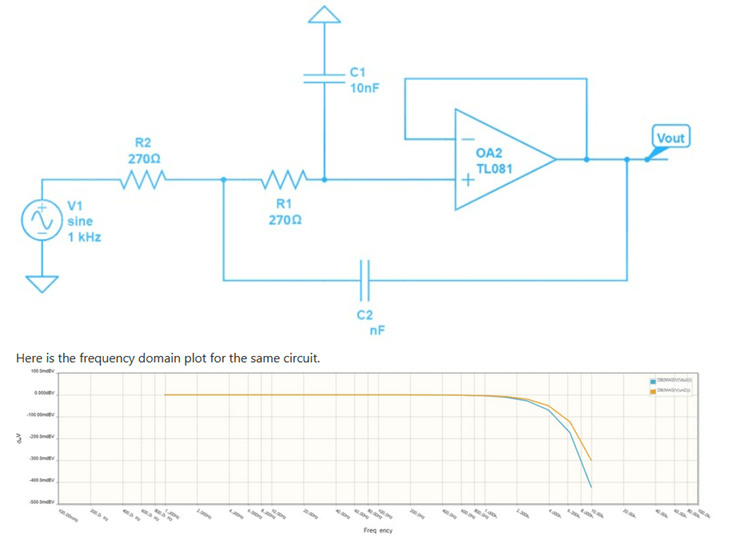

Эта схема является фильтром Чебышёва низких частот второго порядка типа I, реализованным с использованием операционного усилителя TL081. Резисторно-конденсаторная цепь определяет частоту среза и характеристики ряби, в то время как операционный усилитель обеспечивает буферизацию и стабильность. Сигналы ниже частоты среза проходят с минимальной аттенюацией, в то время как компоненты более высоких частот быстро аттенюируются. График частотной характеристики показывает характерную рябь в проходной полосе и крутой сползание фильтра Чебышёва.

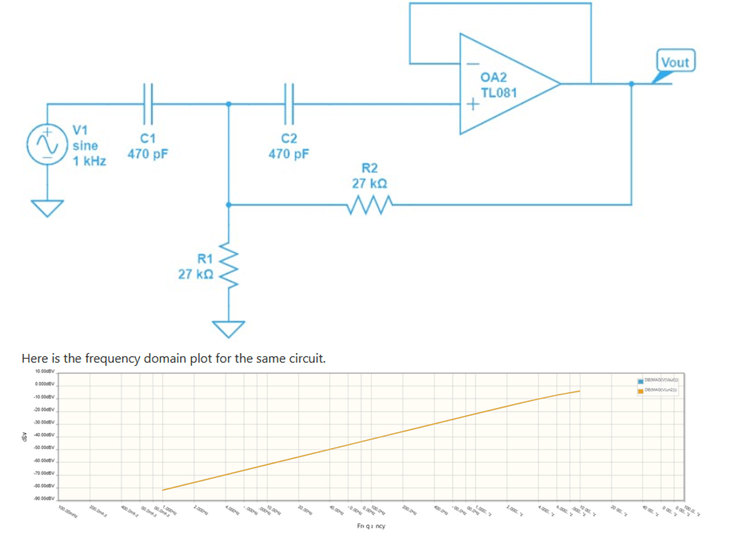

Фильтр Чебышёва высоких частот второго порядка типа I основан на конфигурации Sallen-Key. Конденсаторы на входе блокируют низкочастотные сигналы, позволяя при этом проходить высокочастотным сигналам. Резисторно-конденсаторная цепь и операционный усилитель определяют частоту среза и реакцию фильтра. Прилагаемый график частотной характеристики показывает увеличение усиления выше частоты среза при аттенюации низкочастотных компонентов.
• Беспроводные коммуникационные системы - Фильтры Чебышёва RF используются для разделения желаемых частотных диапазонов и снижения помех от близлежащих каналов.
• RF приемники - Помогают удалить нежелательные сигналы, шум и помехи от смежных каналов перед обработкой сигнала.
• RF передатчики - Подавляют гармоники и нежелательные частотные компоненты перед передачей сигнала.
• Радарные системы - Фильтры Чебышёва RF обеспечивают резкое управление частотой для надежного обнаружения сигналов и измерения целей.
• Оборудование спутниковой связи - Помогает поддерживать чистую передачу и прием сигнала на переполненных частотных диапазонах.
• Тестовые инструменты RF - Используются в спектральных анализаторах, генераторах сигналов и тестерах связи для повышения точности измерений.
| Параметр |
Фильтр Чебышёва |
Фильтр Баттерворта |
Фильтр Бесселя |
Элиптический фильтр |
| Рябь в проходной полосе |
0.01–3 дБ |
0 дБ |
0 дБ |
0.01–3 дБ |
| Рябь в стоп-полосе |
0 дБ (Тип I) |
0 дБ |
0 дБ |
0.01–3 дБ |
| Нормализованное усилие в проходной полосе |
±Rp дБ |
0 дБ |
0 дБ |
±Rp дБ |
| Скорость сползания на полюс |
20 дБ/декада |
20 дБ/декада |
20 дБ/декада |
20 дБ/декада |
| Фактор селективности (относительный) |
0.8–0.9 |
0.5–0.7 |
0.3–0.5 |
0.9–1.0 |
| Изменение групповой задержки |
Средний |
Низкий |
Самый низкий |
Самый высокий |
| Линейность фазы |
Средняя |
Хорошая |
Отличная |
Плохая |
| Переполнение в ступенчатом отклике |
5–30% |
4–15% |
<5% |
20–40% |
| Аттенюация на 2× частоте среза (пример 5-го порядка) |
~50–55 дБ |
~30–35 дБ |
~20–25 дБ |
~60–70 дБ |
| Аттенюация на 1.5× частоте среза (пример 5-го порядка) |
~30–35 дБ |
~18–22 дБ |
~10–15 дБ |
~40–50 дБ |
| Порядок фильтра, необходимый для подавления 40 дБ* |
4–5 |
6–8 |
8–10 |
3–4 |
| Типичное превышение вставки (RF) |
0.5–3 дБ |
0.3–2 дБ |
0.3–2 дБ |
1–4 дБ |
| Типичные потери возврата |
15–25 дБ |
20–30 дБ |
20–30 дБ |
15–25 дБ |
| Типичный VSWR |
1.2:1–1.5:1 |
1.1:1–1.5:1 |
1.1:1–1.5:1 |
1.3:1–1.8:1 |
| Чувствительность компонентов |
Средняя |
Низкая |
Низкая |
Высокая |
| Сложность проектирования |
Средняя |
Низкая |
Низкая |
Высокая |
Основным преимуществом фильтра Чебышева является его резкий спад характеристик, который позволяет ему быстрее ослаблять близкие нежелательные частоты по сравнению с фильтром Баттерворта или Бесселя того же порядка. При выборе фильтра Чебышева следует учитывать требуемую частоту отсечки, рябь в полосе пропускания, ослабление в стоп-полосе, вставочные потери и импеданс системы. Приложения, которые требуют максимальной частотной выборки, часто выигрывают от более высокого значения ряби и более высокого порядка фильтра, в то время как приложения, требующие более стабильной амплитуды сигнала, могут использовать более низкие значения ряби.
Фильтр Чебышева позволяет контролировать рябь в его частотной характеристике. Эта компромиссная конструкция обеспечивает более быстрое преобразование между полосой пропускания и стоп-полосой, что приводит к лучшей частотной выборке, чем у фильтра Баттерворта с тем же порядком.
Рябь в полосе пропускания вызывает небольшие изменения усиления по всей полосе пропускания. Хотя более высокая рябь улучшает выборку и ослабление рядом с частотой отсечки, избыточная рябь может повлиять на точность амплитуды сигнала в чувствительных РЧ-приложениях.
Увеличение порядка фильтра создает более резкий спад и более сильное ослабление в стоп-полосе. Тем не менее, это также увеличивает сложность цепи, количество компонентов и может привести к большим вставочным потерям.
Несоответствия импеданса могут вызвать отражения сигнала, потери возврата и стоячие волны. Совмещение фильтра с импедансом системы, таким как 50 Ω или 75 Ω, помогает поддерживать целостность сигнала и производительность фильтрации.
Да. Ответы фильтра Чебышева могут быть реализованы как фильтры низкой частоты, высокой частоты, пропускающей полосы или стоп-полосы, в зависимости от диапазона частот, который необходимо пропустить или отвергнуть.
Фильтр типа I обеспечивает более резкий спад через рябь в полосе пропускания, в то время как фильтр типа II поддерживает плоскую полосу пропускания и создает рябь в стоп-полосе. Конструкции типа II часто выбираются, когда точность в полосе пропускания более важна.
Допуски компонентов, изменения температуры, паразитики печатной платы и вариации в производстве могут изменить значения конденсаторов и индуктивностей, в результате чего фактическая частота отсечки может отличаться от проектной цели.
