Входное сопротивление — это сопротивление или противодействие, которое операционный усилитель предъявляет сигналу, подключенному к его входному терминалу. Проще говоря, оно показывает, насколько сильно ОУ «нагружает» источник сигнала. Высокое входное сопротивление означает, что ОУ потребляет очень малый ток от входного сигнала, в то время как низкое входное сопротивление может забрать больше тока и повлиять на исходный сигнал.
В идеальном ОУ входное сопротивление считается бесконечным. Это означает, что никакой ток не проходит через входные терминалы, и ОУ может считывать входное напряжение, не изменяя его. Однако реальные ОУ не идеальны. Они всё равно потребляют очень малый входной ток, поэтому их входное сопротивление высоко, но не бесконечно.
В практических ОУ входное сопротивление зависит от технологии входного каскада. Биполярные входные ОУ обычно имеют входное сопротивление в диапазоне от 100 кΩ до 10 МΩ. ОУ с входом на JFET обычно предлагают гораздо более высокие значения, часто между 10¹¹ Ω и 10¹³ Ω. ОУ с входом на CMOS могут обеспечить еще более высокое входное сопротивление и часто превышают 10¹² Ω. Эти высокие значения сопротивления помогают свести к минимуму эффекты нагрузки и улучшить точность сигнала в сенсорных и измерительных приложениях.

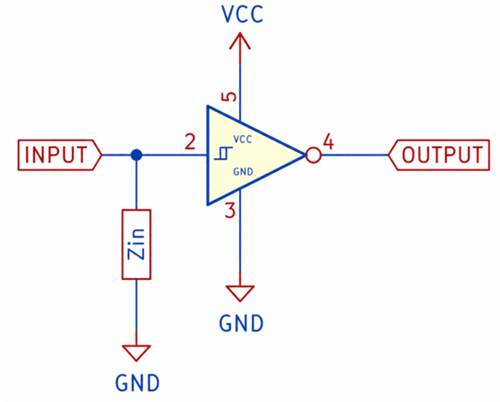

На диаграмме входное сопротивление представлено как Zin, соединенное от входной линии с землёй. Это упрощенный способ показать, что вход ОУ не полностью открыт. Несмотря на то, что входной ток обычно очень мал, источник всё равно «видит» сопротивление на входе ОУ.
Высокое входное сопротивление важно, потому что оно помогает сохранить точность сигнала. Например, датчики, делители напряжения и источники слабого сигнала могут не иметь возможности подавать много тока. Если входное сопротивление ОУ слишком низкое, это может снизить напряжение сигнала перед усилением. Это называется эффектом нагрузки, и он может вызвать ошибки измерения или потерю сигнала.
Входное сопротивление не всегда является чисто резистивным. На более высоких частотах входная ёмкость ОУ также становится важной. Эта ёмкость может добавить дополнительную нагрузку на переменные сигналы, замедлить быстрые изменения сигнала и вызвать искажения, если схема не спроектирована должным образом.
Выходное сопротивление — это внутреннее противодействие, которое операционный усилитель предъявляет на своем выходном терминале. В простой модели оно может быть представлено как небольшое сопротивление, подключенное последовательно к выходу ОУ. Это сопротивление обычно называют Rout.
В идеальном операционном усилителе выходное сопротивление равно нулю. Это означает, что усилитель может передавать точное выходное напряжение на любую нагрузку без потерь напряжения. Однако реальные операционные усилители не идеальны. Их выходная стаж имеет ограничения, поэтому может возникать небольшое падение напряжения, когда подключенная нагрузка потребляет ток.
Выходное сопротивление практического операционного усилителя варьируется в зависимости от конструкции и условий работы. Хотя внутреннее выходное сопротивление в открытом контуре может быть относительно высоким, негативная обратная связь значительно снижает эффективное выходное сопротивление в замкнутом контуре. Во многих современных операционных усилителях выходное сопротивление в замкнутом контуре часто составляет менее 1 Ω, что позволяет эффективно передавать напряжение и обеспечивает стабильную работу при подключении внешних нагрузок.

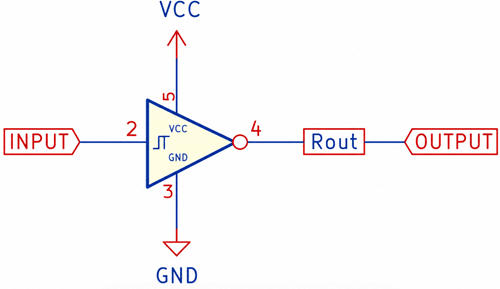

Изображение выше демонстрирует эту идею, располагая Rout между выходом операционного усилителя и конечным выходным терминалом. Когда ток нагрузки мал, падение напряжения на Rout очень небольшое. Выходной сигнал остается близким к предполагаемому значению. Однако, когда нагрузка потребляет больше тока, падение напряжения на Rout становится больше. В результате напряжение, полученное нагрузкой, может быть ниже, чем напряжение, произведенное внутри операционного усилителя.
Низкое выходное сопротивление помогает операционному усилителю более эффективно управлять внешними цепями. Оно поддерживает стабильное выходное напряжение, уменьшает потери сигнала и улучшает способность усилителя работать с различными условиями нагрузки. Это особенно полезно, когда операционный усилитель подключен к нагрузкам с низким сопротивлением, кабелям, фильтрам, входам АЦП или другим ступеням цепи.
Выходное сопротивление также влияет на точность сигнала и производительность на более высоких частотах. В практических цепях выходное сопротивление может взаимодействовать с ёмкостью нагрузки и вызывать более медленную реакцию, рингование или уменьшение полосы пропускания. По этой причине вы можете проверить как лимит выходного тока операционного усилителя, так и его способность управлять ёмкостными или низкоимпедансными нагрузками.

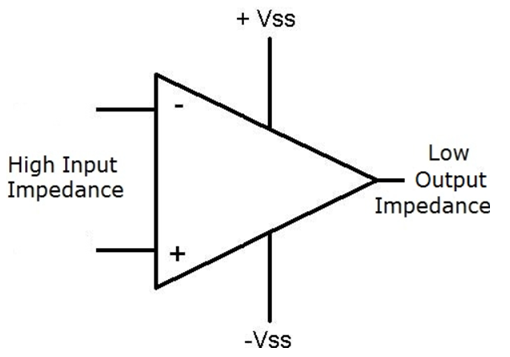

Высокое входное сопротивление предотвращает вмешательство операционного усилителя в сигнал источника, в то время как низкое выходное сопротивление позволяет ему передавать чистый и стабильный выходной сигнал на следующую ступень.

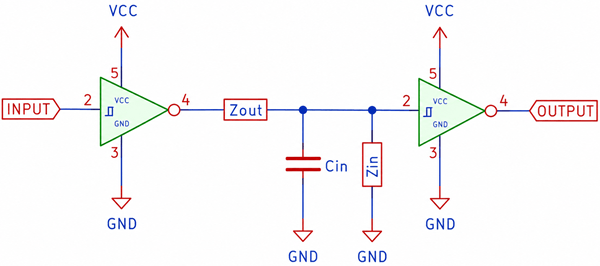

Изображение ниже показывает две ступени усилителя, соединенные каскадно. Выходное сопротивление (Zout) первого усилителя соединено с входным сопротивлением (Zin) второго усилителя. Хотя каждый усилитель может работать правильно сам по себе, взаимодействие между этими сопротивлениями может влиять на силу сигнала и частотный отклик, когда несколько ступеней подключаются вместе.

Выходное сопротивление первого усилителя и входное сопротивление второго усилителя создают делитель напряжения. Из-за этого второй усилитель может получить более низкое напряжение, чем исходное выходное напряжение, произведенное первой ступенью. Чем больше разница между Zin и Zout, тем более эффективно передается сигнал.
Входное напряжение, воспринимаемое усилителем, можно оценить с помощью уравнения делителя напряжения:

Где:
• Vin = Напряжение, достигающее входа усилителя
• Vsource = Напряжение сигнала источника
• Zin = Входное сопротивление усилителя
• Rs = Сопротивление источника
Более высокое входное сопротивление позволяет большему количеству напряжения источника достигать входа усилителя, уменьшая потери сигнала.
Выходное напряжение, подаваемое на нагрузку, также зависит от выходного сопротивления. Выходной сигнал усилителя и нагрузка образуют еще один делитель напряжения.

Где:
• VLoad = Напряжение на нагрузке
• Vout = Напряжение выхода усилителя до загрузки
• RLoad = Сопротивление нагрузки
• Zout = Выходное сопротивление усилителя
Более низкое выходное сопротивление позволяет передавать больше напряжения на нагрузку и улучшает возможности управления.
На изображении также показана входная ёмкость (Cin) второго усилителя. Вместе с выходным сопротивлением (Zout) первого усилителя она образует RC фильтр нижних частот. По мере увеличения частоты эта комбинация может ослаблять высокочастотные компоненты, уменьшая полосу пропускания и замедляя переходы сигнала.
В результате чрезмерное выходное сопротивление или входная ёмкость могут привести к:
• Уменьшению амплитуды сигнала
• Уменьшению общего усиления
• Ограниченной полосе пропускания
• Ослаблению высоких частот
• Более медленному времени отклика
• Выбирайте высокое входное сопротивление для слабых источников сигналов. Датчики, делители напряжения и измерительные цепи часто генерируют небольшие сигналы и не могут подавать много тока. Высокое входное сопротивление минимизирует нагрузку и помогает сохранить точность сигнала.
• Выбирайте низкое выходное сопротивление для управления нагрузками. Низкое выходное сопротивление позволяет операционному усилителю подавать напряжение на нагрузку с минимальными потерями сигнала и лучшей стабильностью напряжения.
• Сопоставьте операционный усилитель с источником импеданса. В общем случае входное импеданс операционного усилителя должно быть намного выше, чем импеданс источника. Это обеспечивает достижение большей части напряжения источника на входе усилителя.
• Учитывайте требования к нагрузке. Если операционный усилитель должен приводить в действие низкоомные нагрузки, длинные кабели или несколько этапов цепи, выберите устройство с достаточной мощностью выходного тока и низким выходным импедансом.
• Оцените работу на высоких частотах. В высокоскоростных цепях выходной импеданс и входная емкость могут влиять на полосу пропускания и качество сигнала. Выберите операционный усилитель, предназначенный для требуемой рабочей частоты.
• Используйте буферные усилители, когда это необходимо. Последовательность напряжения или буферный этап могут обеспечить очень высокое входное импеданс и очень низкое выходное импеданс, улучшая передачу сигнала между этапами цепи.
• Проверьте спецификации в каталоге. Просмотрите входное импеданс, выходное импеданс, постоянный входной ток, выходной ток и полосу пропускания, чтобы убедиться, что операционный усилитель соответствует требованиям приложения.
Входное и выходное импедансы — это не просто мелкие детали в каталоге. Они напрямую влияют на качество сигнала, передачу напряжения и надежность цепи. В большинстве конструкций выберите операционный усилитель с входным импедансом, который намного выше, чем импеданс источника, и выходным импедансом, который намного ниже, чем импеданс нагрузки. Это помогает уменьшить потери сигнала и поддерживать точную работу усилителя.
Входное импеданс операционного усилителя должно быть намного выше, чем импеданс источника. Это минимизирует эффекты нагрузки и гарантирует, что большая часть напряжения источника достигает входа усилителя.
Операционные усилители с вводом FET потребляют гораздо меньше входного тока, поскольку их входная ступень контролируется напряжением, а не током. Это делает их подходящими для датчиков с высоким импедансом и цепей точных измерений.
Операционный усилитель может не смочь обеспечить требуемый ток. Это может привести к падению выходного напряжения, искажению сигнала, перегреву или снижению производительности.
Правильные импедансные зависимости помогают максимизировать передачу напряжения между ступенями, уменьшить затухание сигнала и поддерживать заданное усиление и полосу пропускания усилителя.
Если выходной импеданс операционного усилителя слишком высок, вход АЦП может неправильно заряжаться во время выборки. Это может привести к ошибкам преобразования и снизить точность измерений.
На высоких частотах паразитная емкость и индуктивность становятся значительными. Эти эффекты могут изменить фактический импеданс и снизить полосу пропускания или целостность сигнала.
Симптомы могут включать снижение выходного напряжения, искажение формы волны, более медленное время отклика, чрезмерный нагрев или нестабильную работу при тяжелых условиях нагрузки.
Передача сигнала зависит от обоих параметров. Высокое входное импеданс помогает сохранить входящий сигнал, в то время как низкое выходное импеданс обеспечивает эффективную доставку усиленного сигнала на следующий этап или нагрузку. Вместе они определяют общую производительность цепи.
